WWQ WP20D [12/16] Насос центробежный жидкостный с дизельным двигателем
![WWQ WP30D [12/16] Насос центробежный жидкостный с дизельным двигателем](/views2/1375761/page12/bgc.png)
9.6. Слив топлива
9.6.1. Слив топлива осуществляется в следующей последова-
тельности (см. рис. 12):
- установить емкость для слива топлива под топливным баком;
- вывернуть сливной болт с шайбой из корпуса топливного
бака;
- перевести топливный кран в положение «Открыто»;
- слить топливо;
- установить сливной болт на место.
9.6.2. Очистка фильтра топливного бака осуществляется в сле-
дующей последовательности:
- снять крышку с топливного бака;
- вынуть пластмассовый фильтр, расположенный в горловине
топливного бака;
- промыть фильтр дизельным топливом и продуть сжатым
воздухом;
- после очистки установить фильтр на место;
- закрыть крышку топливного бака.
9.6.3. ВНИМАНИЕ!
Запрещается чистить фильтр топливного бака механическим способом (например, металлической
щеткой).
12
топливный
кран
сливной
болт

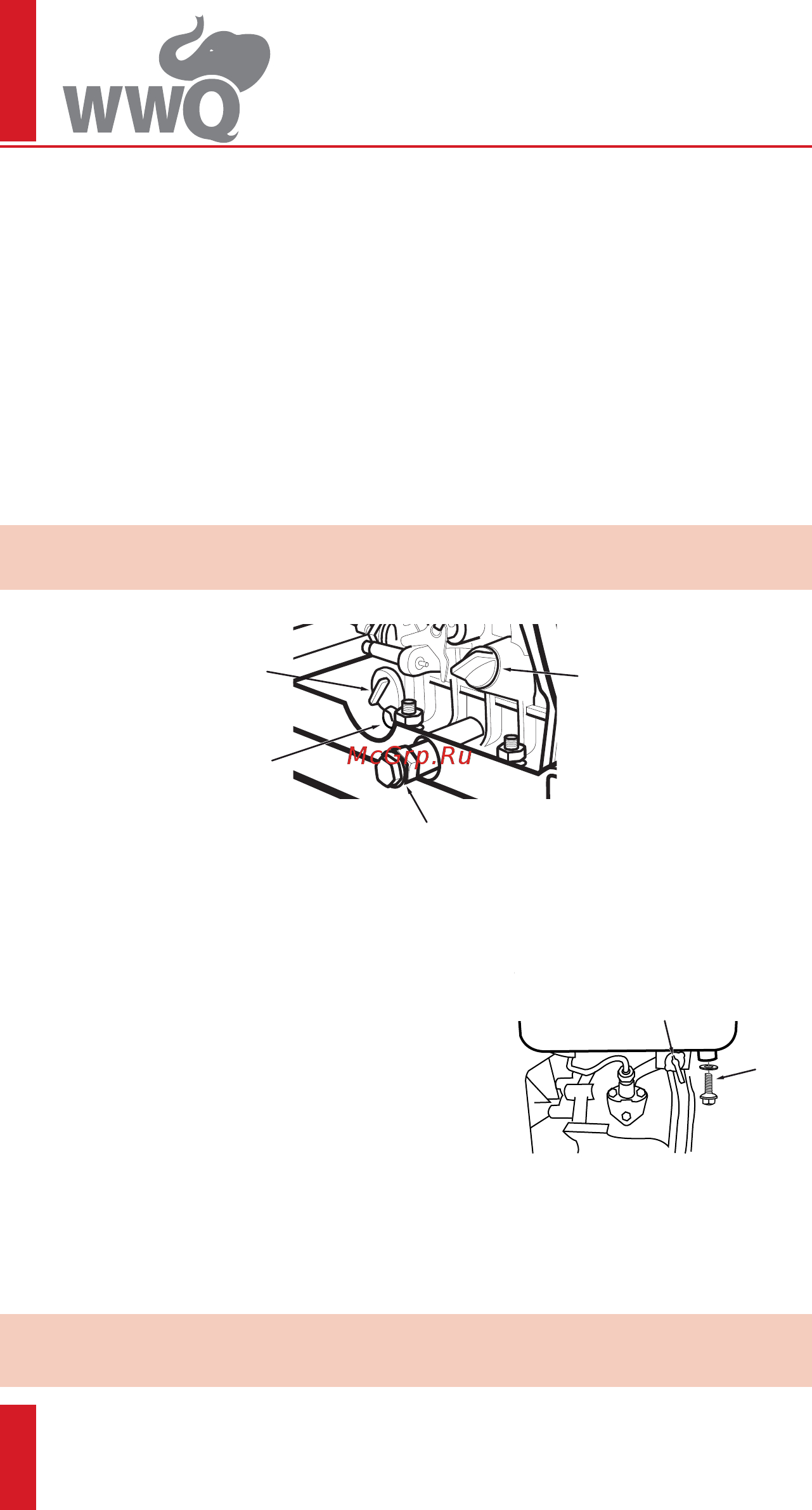

Рис. 12
Насос центробежный жидкостный
с дизельным двигателем
болт крепления
масляного фильтра
маслосливная
пробка
маслозаливная
горловина с
пробкой-щупом
масляный
фильтр
Рис. 11
9.4.3. При каждой замене масла следует осуществлять очистку масляного фильтра.
9.4.4. Замена масла производится в следующей последовательности:
- удостовериться в наличии крышки топливного бака и надежности ее установки;
- очистить поверхность картера двигателя вокруг маслозаливной горловины и маслосливной проб-
ки;
- установить раму насоса таким образом, чтобы маслосливное отверстие располагалось как можно
ниже;
- установить емкость для сбора отработанного масла под сливной пробкой;
- вывернуть пробку-щуп и маслосливную пробки (см. рис. 11);
- слить масло;
- установить маслосливную пробку на место и надежно ее затянуть;
- выкрутить болт крепления масляного фильтра и аккуратно вытащить фильтр (см. рис. 11);
- тщательно промыть фильтр дизельным топливом и хорошо его высушить;
- установить масляный фильтр на место и надежно зафиксировать его болтом крепления;
- залить свежее масло в картер двигателя;
- вставить пробку-щуп в отверстие маслозаливной горловины и надежно ее завернуть.
9.4.5. ВНИМАНИЕ!
Не допустимо выливать отработанное масло в канализацию или на землю. Отработанное масло
должно быть утилизировано в соответствующих местах!
