20

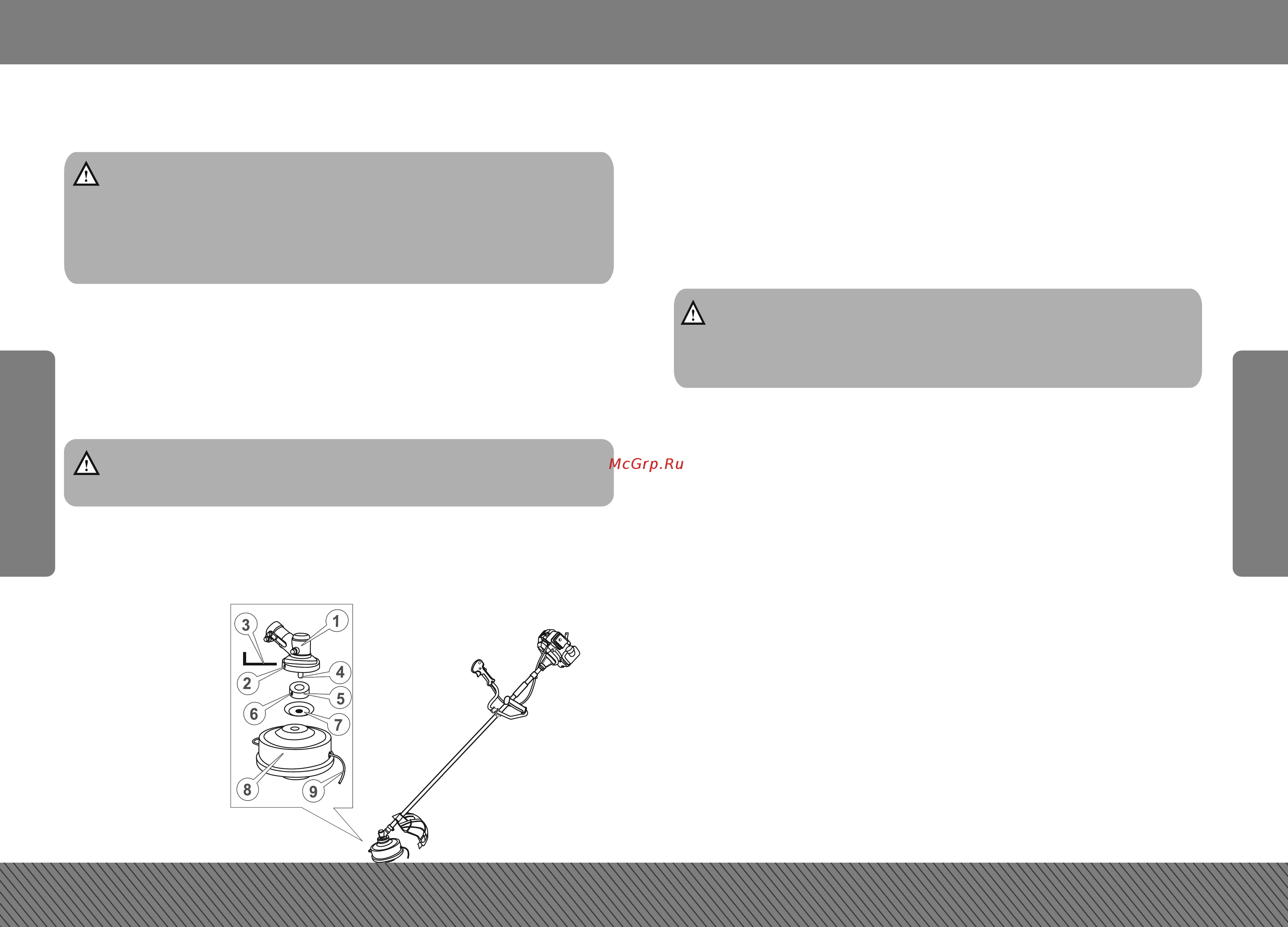

Під’єднання шпулі з ліскою (див. мал. 7)
1. Установіть на шпиндель (4) конічного редуктора (1) шліцеву приводну
шайбу з посадкової сходинкою (5) таким чином, щоб стопорний
отвір (2) конічного редуктора співпав зі стопорним отвором (6)
шліцевої приводної шайби.
2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний
ключ (3), щоб шпіндель (4) не зміг обертатися.
3. Установіть на шпиндель (4), тарілчасту шайбу (7).
4. Від руки нагвинтіть на шпиндель (4) шпулю з ліскою (8).
5. Вийміть шестигранний ключ (3) зі стопорного отвору (2) конічного
редуктора (1).
6. Переконайтеся в правильності і надійності встановлення шпулі з
ліскою.
21
Під’єднання і регулювання ранцевої жилетки
Мотокоси комплектуються ранцевою жилеткою.
Для забезпечення безпеки і зручності під час роботи мотокосою дуже
важливо правильно відрегулювати наплічний ремінь (ранцеву жилетку)
так, щоб мотокоса була правильно збалансована в робочому положенні.
Регулювання ранцевої жилетки
1. Надіньте ранцеву жилетку на плечі і застебніть поясний ремінь.
2. Пристебніть ранцеву жилетку карабіном до фіксатора (20) (див. мал.
1).
3. Відрегулюйте довжину наплічних ременів так, щоб фіксатор з
карабіном знаходилися на рівні стегна.
4. Правильно збалансуйте мотокосу: за допомогою шестигранного
ключа 5 мм ослабте кріпильний гвинт фіксатора карабіна,
переміщуйте фіксатор по штанзі в обох напрямках до тих пір, поки не
буде досягнуто оптимального балансування виробу.
Якщо правильно збалансована посадка ранцевої жилетки, Якщо правильно збалансована посадка ранцевої жилетки,
Ви зможете працювати без втоми дуже довго.Ви зможете працювати без втоми дуже довго.
Якщо правильно збалансована посадка ранцевої жилетки,
Ви зможете працювати без втоми дуже довго.
УВАГА!УВАГА!УВАГА!
УВАГА!УВАГА!УВАГА!
Шпуля має ліву різьбу.Шпуля має ліву різьбу.Шпуля має ліву різьбу.
УВАГА!УВАГА!УВАГА!
Малюнок 7
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ
Перш ніж під’єднати шпулю переконайтеся, що на котушці Перш ніж під’єднати шпулю переконайтеся, що на котушці
шпулі намотана достатня кількість ліски (9). Максимальна шпулі намотана достатня кількість ліски (9). Максимальна
місткість котушки становить близько 6 м круглої ліски місткість котушки становить близько 6 м круглої ліски
діаметром 2,4 мм. Довжина виходу ліски зі шпулі повинна діаметром 2,4 мм. Довжина виходу ліски зі шпулі повинна
складати 15-17 см.складати 15-17 см.
Перш ніж під’єднати шпулю переконайтеся, що на котушці
шпулі намотана достатня кількість ліски (9). Максимальна
місткість котушки становить близько 6 м круглої ліски
діаметром 2,4 мм. Довжина виходу ліски зі шпулі повинна
складати 15-17 см.
УКРАЇНСЬКА
УКРАЇНСЬКА
