6 7
џ алюмінієва цільна штанга;
џ захист паливного бачка;
џ ергономічна ранцева жилетка;
џ великий пластиковий захисний кожух з нерухомим ножем;
џ шпуля з ліскою та два ножі (3-зубчастий та 40-зубчастий) в комплекті;
џ антивібраційне накладка на вал мотокоси для більш комфортної
роботи (тільки Limex BT 522 Vkn).

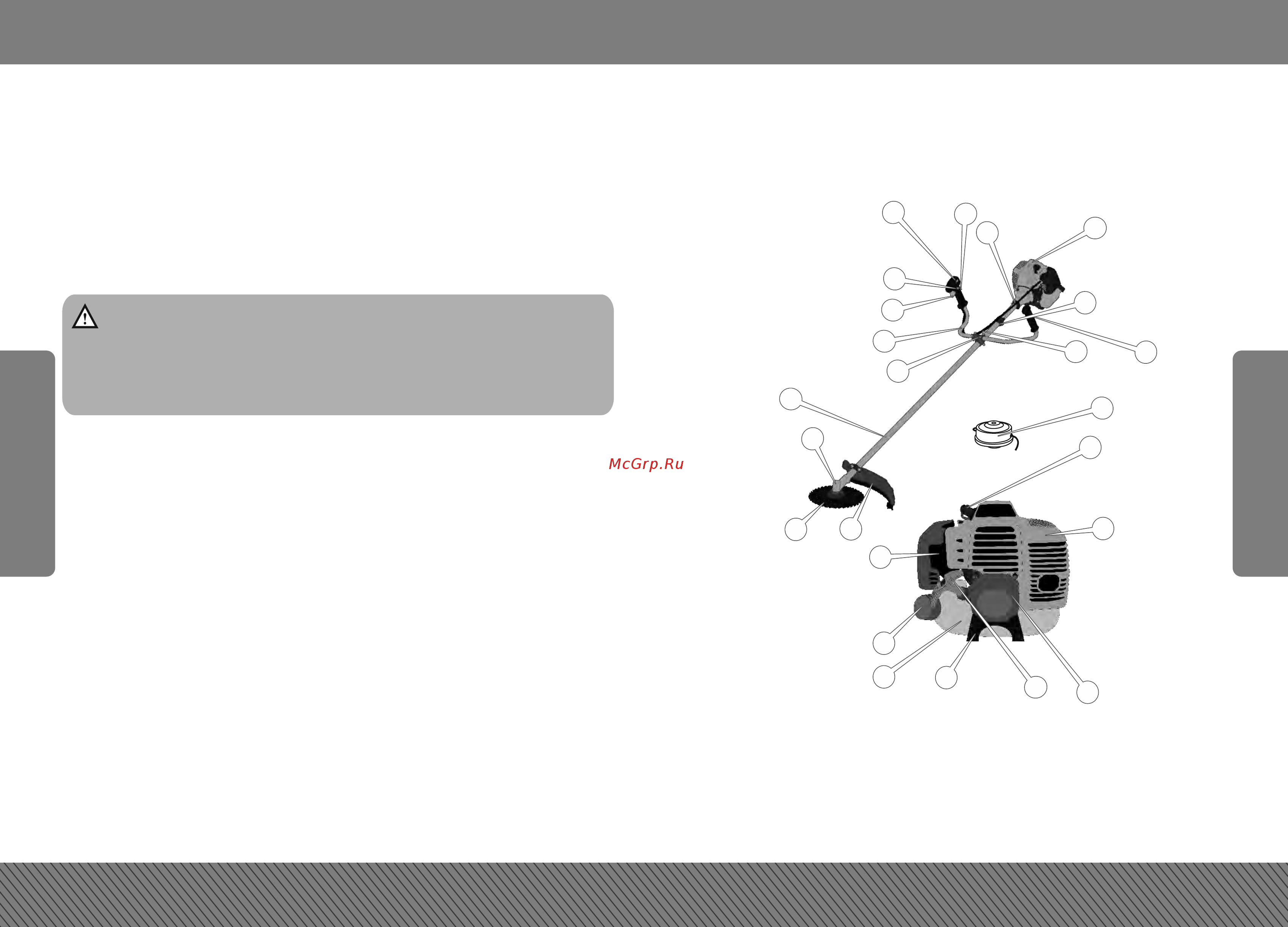

1.2. Зовнішній вигляд
Специфікація до малюнка 1
1. Ніж.
2. Конічний редуктор.
3. Штанга.
4. Ліва рукоятка.
5. Права рукоятка.
6. Важіль дроселя.
7. Кнопка фіксації важеля дроселя.
8. Вимикач запалювання.
9. Клавіша, яка запобігає випадковому
натисканню на важіль дроселя.
10. Кришка повітряного фільтра.
11. Ковпачок свічки запалювання.
12. Важіль повітряної заслінки карбюратора.
13. Кришка глушника.
14. Кришка стартера.
15. Рукоятка стартера.
16. Паливний бачок.
17.Захист паливного бачка.
18. Пробка паливного бачка.
19. Стикувальний вузол.
УВАГА!УВАГА!УВАГА!
12
11
13
14
17
16
18
15
2
3
22
23
5
4
6
7
8
9
10
19
20
21
24
1
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Завод-виробник залишає за собою право вносити у Завод-виробник залишає за собою право вносити у
зовнішній вигляд, конструкцію і комплект поставки, зовнішній вигляд, конструкцію і комплект поставки,
керівництво з експлуатації мотокоси незначні зміни, що не керівництво з експлуатації мотокоси незначні зміни, що не
впливають на роботу виробу.впливають на роботу виробу.
Завод-виробник залишає за собою право вносити у
зовнішній вигляд, конструкцію і комплект поставки,
керівництво з експлуатації мотокоси незначні зміни, що не
впливають на роботу виробу.
УКРАЇНСЬКА
УКРАЇНСЬКА
Малюнок 1
Моделі BT 431kn та BT 521kn
20. Фіксатор наплічного ременя (ранцевої жилетки).
21. Гофрована труба з тросом управління
дроселем і силовим дротом.
22. Кронштейн.
23. Захисний кожух з нерухомим ріжучим ножем.
24. Шпуля.
