Limex BT 522Vkn [5/28] Страница 5
![Limex BT 522Vkn [5/28] Страница 5](/views2/1375843/page5/bg5.png)

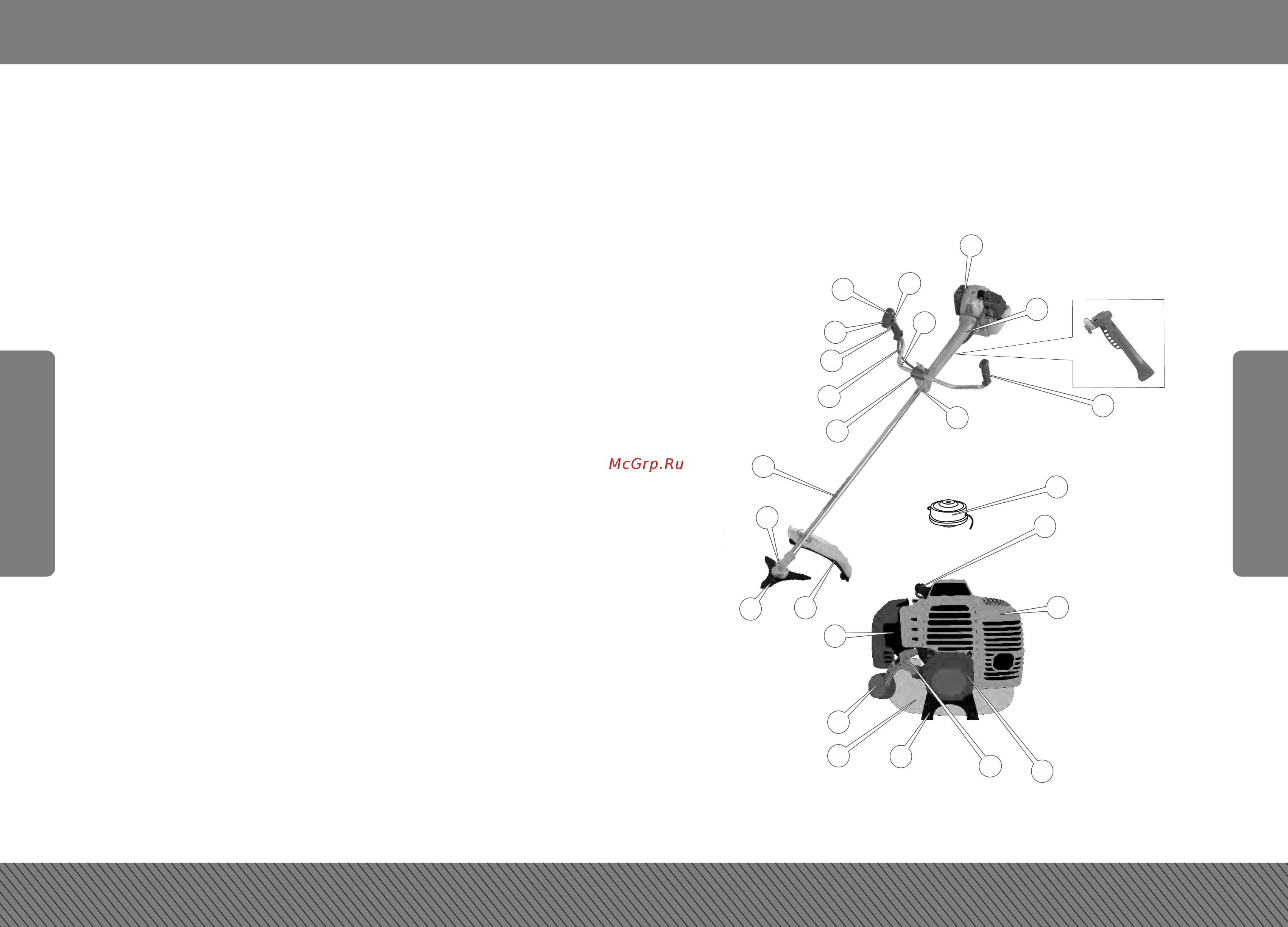

Малюнок 2
Моделі BT 522Vkn
8 9
1.3. Зовнішній вигляд
Специфікація до малюнка 2
1. Ніж.
2. Конічний редуктор.
3. Штанга.
4. Ліва рукоятка.
5. Права рукоятка.
6. Важіль дроселя.
7. Кнопка фіксації важеля дроселя.
8. Вимикач запалювання.
9. Клавіша, яка запобігає випадковому
натисканню на важіль дроселя.
10. Кришка повітряного фільтра.
11. Ковпачок свічки запалювання.
12. Важіль повітряної заслінки карбюратора.
13. Кришка глушника.
14. Кришка стартера.
15. Рукоятка стартера.
16. Паливний бачок.
17.Захист паливного бачка.
18. Пробка паливного бачка.
19. Стикувальний вузол.
20. Антивібраційна накладка з фіксатором наплічного ременя (ранцевої
жилетки).
21. Гофрована труба з тросом управління дроселем і силовим дротом.
22. Кронштейн.
23. Захисний кожух з нерухомим ріжучим ножем.
24. Шпуля.
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
УКРАЇНСЬКА
УКРАЇНСЬКА
12
11
13
14
17
16
18
15
2
3
22
5
4
6
7
8
9
10
19
20
21
24
23
1
