Horizon Endurance 3 (2013) — инструкция по сборке: Шаг 5 и необходимые детали [10/20]

Содержание

• Endurance 3 p.1
• Эллиптический тренажер руководство пользователя p.1
• Уважаемый покупатель p.2
• Внимание p.2
• Меры предосторожности p.3
• Сборка тренажера p.4
• Endurance 3 p.5
• Сборка шаг 1 p.6
• Прежде чем приступать к сборке p.6
• Сборка шаг 2 p.7
• Откройте сборочный комплект 2 p.7
• Закрепите направляющую на основной раме используя 2 болта d 2 шайбы e и 2 p.7
• Шайбы f с каждой стороны p.7
• Сборочный комплект 2 p.7
• Сборка шаг 3 p.8
• Сборочный комплект 4 p.9
• Сборка шаг 4 p.9
• Откройте сборочный комплект 4 p.9
• Закрепите шайбы о и n на стойке консоли p.9
• Закрепите нижний руль на стойке используя шайбы n m l по 1 шт болт к и p.9
• Заглушку повторите шаги для противоположной стороны p.9
• Сборочный комплект 5 p.10

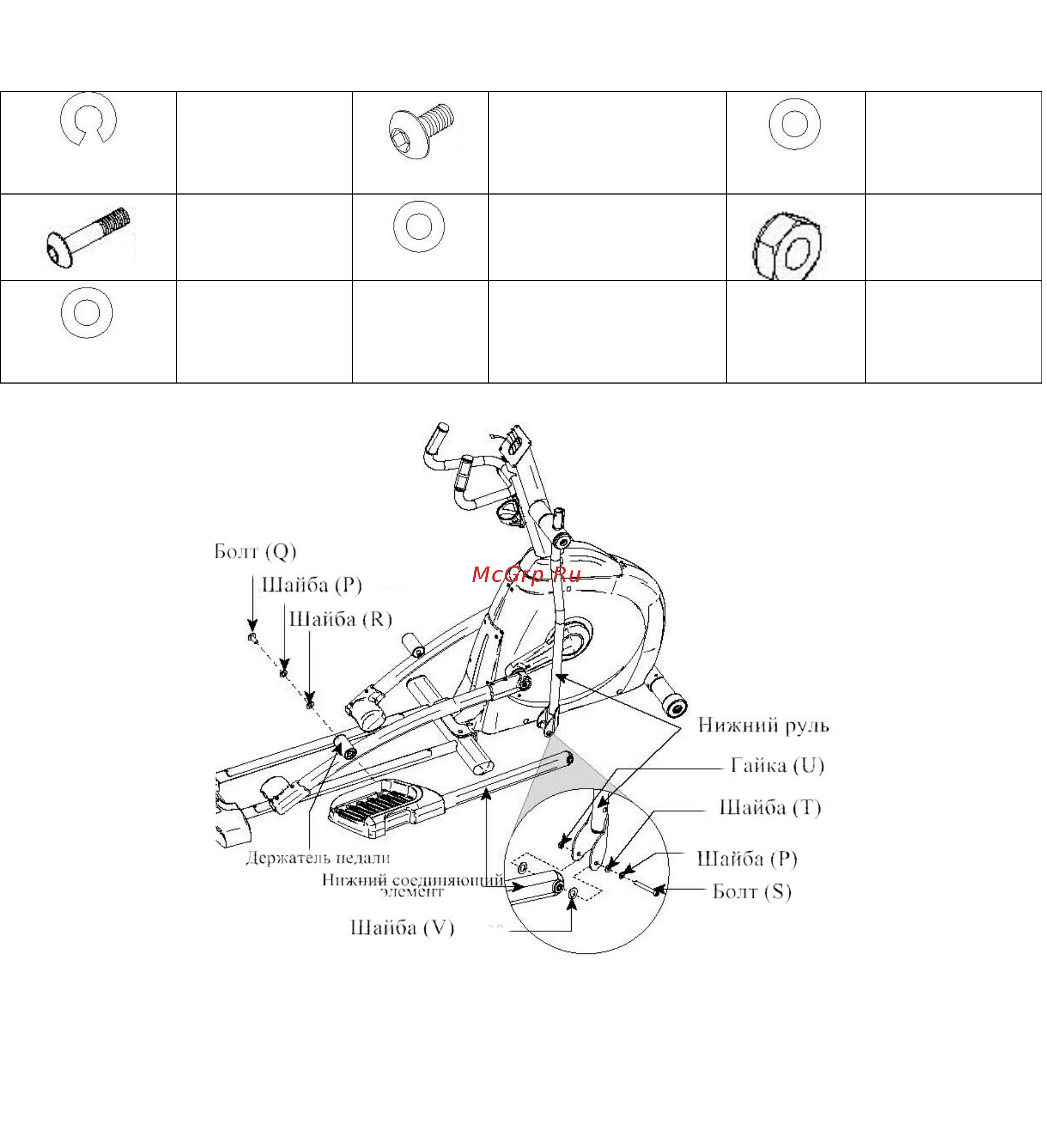

• Сборка шаг 5 p.10
• Откройте сборочный комплект 5 p.10
• Зафиксируйте 1 болтом s 1 шайбой p шайбой t и гайкой u p.10
• Закрепите тефолоновые шайбы на нижнем соединителе p.10
• Закрепите нижний соединительный элемент на держателе педали 1 болтом q 1 шайбой p.10
• P и 1 шайбой r противоположный конец соединительного элемента закрепите на нижнем руле p.10
• Сборка шаг 6 p.11
• Сборка шаг 7 p.12
• Эксплуатация тренажера p.13
• Дисплей p.15
• Скоростные интервалы speed intervals p.15
• Ручной режим manual позволяет на ходу изменять скорость и угол наклона p.15
• Перезагрузка сброс p.15
• Перед включением p.15
• Окончание тренировки p.15
• Информация о программах p.15
• Изменение программы по ходу тренировки p.15
• Goal center p.18
• Схема тренажера в разобранном виде endurance p.19
• Технические спецификации endurance 3 p.20
