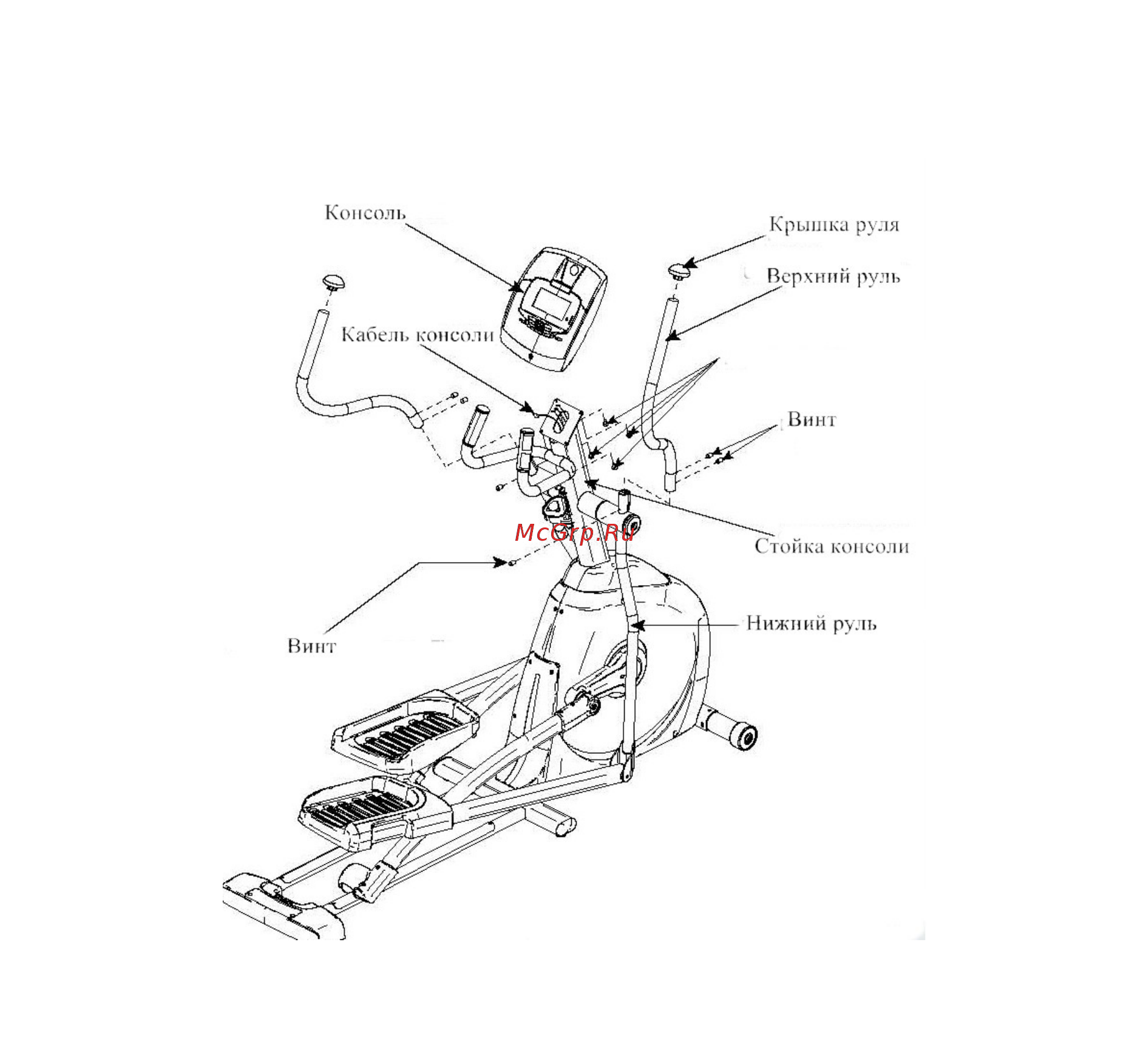

СБОРКА, ШАГ 7
СБОРОЧНЫЙ КОМПЛЕКТ №7
• Подключите кабель консоли к консоли с помощью 4 болтов.
• Закрепите заглушку на верхнем руле.
• Закрепите верхние рули на нижних винтами.
12
