Horizon Endurance 3 (2013) [9/20] Сборка шаг 4
![Horizon Endurance 3 (2013) [9/20] Сборка шаг 4](/views2/1378032/page9/bg9.png)

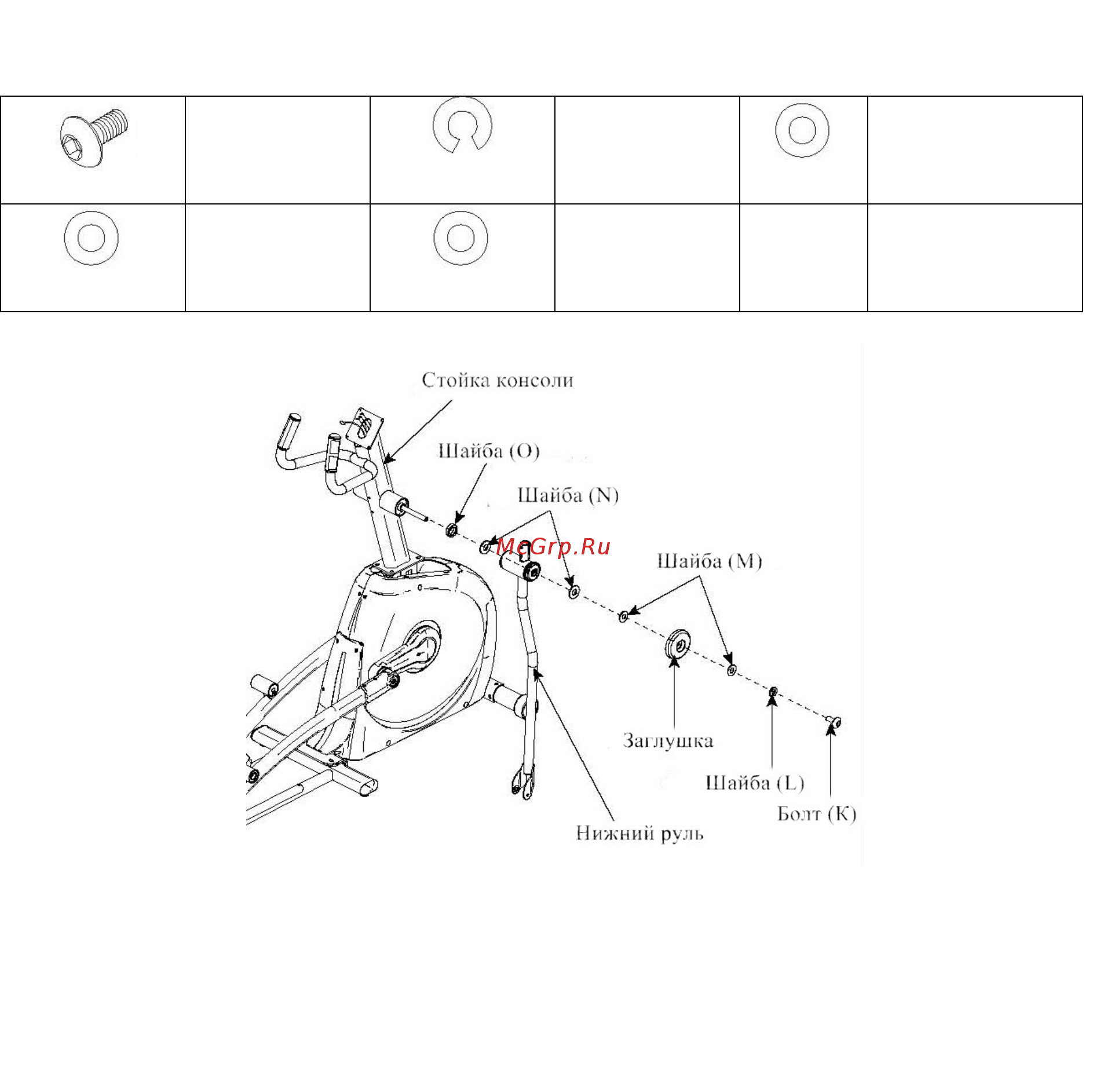

СБОРКА ШАГ 4
СБОРОЧНЫЙ КОМПЛЕКТ №4
Болт (K)
35 мм.
Кол-во 2 шт.
Пружинная
шайба (L)
15 мм.
Кол-во 2 шт.
Плоская шайба
(M)
20 мм.
Кол-во 4 шт.
Плоская шайба
(N)
25 мм.
Кол-во 4 шт.
Плоская шайба
(O)
26 мм.
Кол-во 2 шт.
• Откройте сборочный комплект №4.
• Закрепите шайбы (О) и (N) на стойке консоли.
• Закрепите нижний руль на стойке, используя шайбы (N, M, L) по 1 шт., болт (К) и
заглушку.
• Повторите шаги для противоположной стороны.
9
