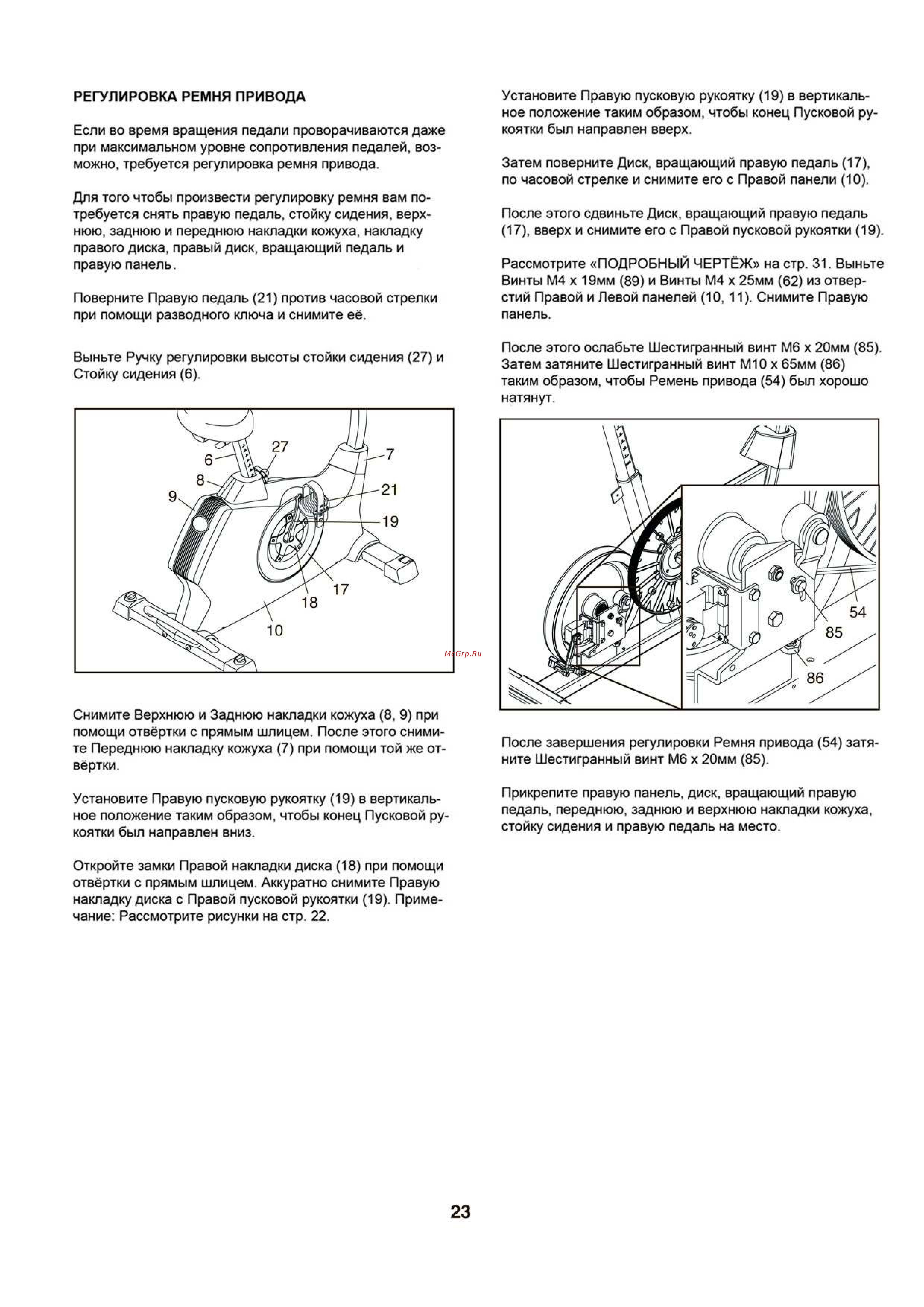

Установите Правую пусковую рукоятку 19 в вертикаль ное положение таким образом чтобы конец Пусковой ру коятки был направлен вверх РЕГУЛИРОВКА РЕМНЯ ПРИВОДА Если во время вращения педали проворачиваются даже при максимальном уровне сопротивления педалей воз можно требуется регулировка ремня привода Затем поверните Диск вращающий правую педаль 17 по часовой стрелке и снимите его с Правой панели 10 Для того чтобы произвести регулировку ремня вам по требуется снять правую педаль стойку сидения верх нюю заднюю и переднюю накладки кожуха накладку правого диска правый диск вращающий педаль и правую панель После этого сдвиньте Диск вращающий правую педаль 17 вверх и снимите его с Правой пусковой рукоятки 19 Рассмотрите ПОДРОБНЫЙ ЧЕРТЁЖ на стр 31 Выньте Винты М4 х 19мм 89 и Винты М4 х 25мм 62 из отвер стий Правой и Левой панелей 10 11 Снимите Правую панель Поверните Правую педаль 21 против часовой стрелки при помощи разводного ключа и снимите её После этого ослабьте Шестигранный винт Мб х 20мм 85 Затем затяните Шестигранный винт М10 х 65мм 86 таким образом чтобы Ремень привода 54 был хорошо натянут Выньте Ручку регулировки высоты стойки сидения 27 и Стойку сидения 6 Снимите Верхнюю и Заднюю накладки кожуха 8 9 при помощи отвёртки с прямым шлицем После этого сними те Переднюю накладку кожуха 7 при помощи той же от вёртки После завершения регулировки Ремня привода 54 затя ните Шестигранный винт Мб х 20мм 85 Установите Правую пусковую рукоятку 19 в вертикаль ное положение таким образом чтобы конец Пусковой ру коятки был направлен вниз Прикрепите правую панель диск вращающий правую педаль переднюю заднюю и верхнюю накладки кожуха стойку сидения и правую педаль на место Откройте замки Правой накладки диска 18 при помощи отвёртки с прямым шлицем Аккуратно снимите Правую накладку диска с Правой пусковой рукоятки 19 Приме чание Рассмотрите рисунки на стр 22 23
