Weider Pro 2980 X [10/28] Установка тросов

Weider Pro 2980 X [10/28] Установка тросов
10
9.

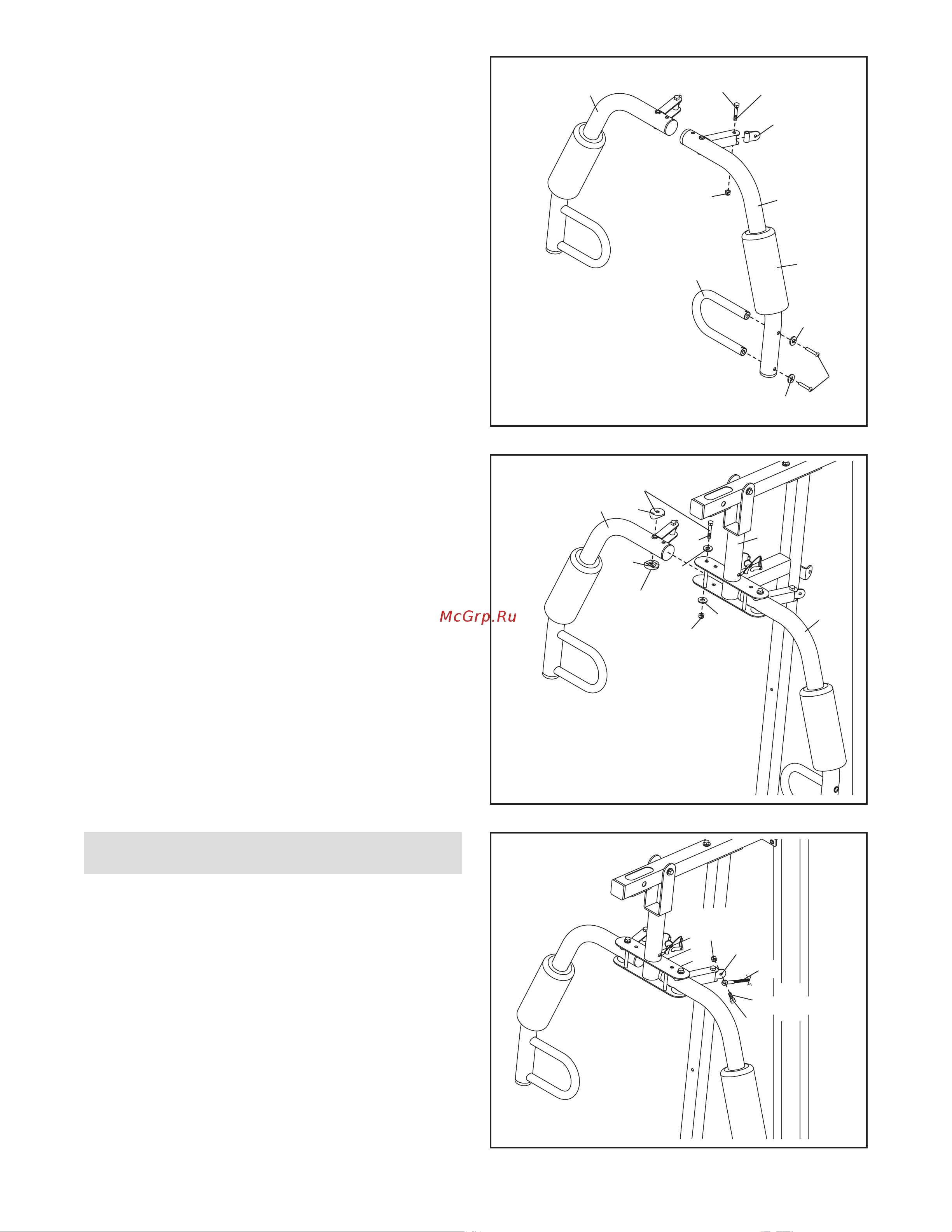

Смажьте болт M10 x 5мм (66). Прикрепите
кронштейн троса (39) к левой рукоятке (10) с
помощью болта и контргайки M10 (56).
Контр-
гайку пока не затягивайте; кронштейн должен
свободно двигаться.
Смочите внутреннюю часть широких пенных
накладок (42) мыльной водой
. Наденьте ши-
рокую пенную накладку на левую рукоятку
(10).
Прикрепите ручку
(11)
к левой рукоятке
(10)
с
помощью двух винтов с полукруглой головкой
M10 x 25мм (77) и двух шайб M10 (57).
Прикрепите правую рукоятку (9) аналогичным
способом.
11.
См СХЕМУ РАСПОЛОЖЕНИЯ ТРОСОВ на
стр. 21, чтобы идентифицировать их.
Найдите трос расходящегося рычага (54).
Смажьте болт с буртиком M8 x 22мм (65).
Прикрепите трос к указанному поворотному
кронштейну (39) с помощью болта с буртиком
и контргайки M8 (58).
Не перетяните болт с
буртиком; трос должен свободно переме-
щаться.
10.
Смажьте болт M10 x 85мм (67) и две втулки
(44). Прикрепите правую рукоятку (9) к поворот-
ному кронштейну (5) с помощью болта, двух
шайб M10 (57), двух втулок и контргайки M10
(56).
Контргайку пока не затягивайте; правая
рукоятка должна свободно двигаться.
Прикрепите левую рукоятку (10) к поворотному
кронштейну (5) аналогичным способом.
Установка тросов
58
65
54
39
Смазать
11
10
9
44
56
57
57
5
67
44
Смазать
Смазать
10
11
10
39
57
77
57
66
56
9
42
Смазать
9
