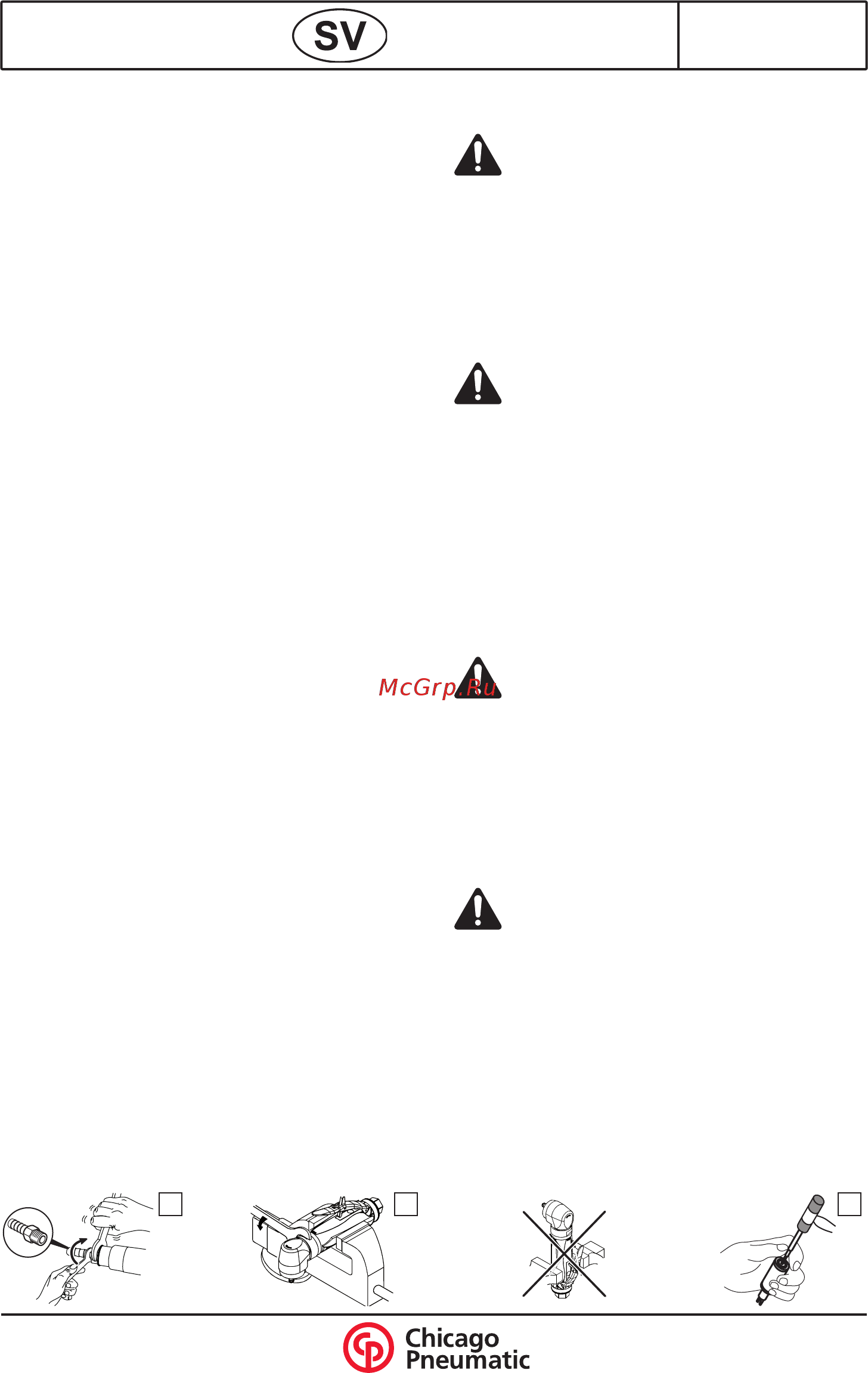

07/2010 19 / 36
2050541913
Issue no: 01
Series: C
Buller- och vibrationsdeklaration
(Se sid. 36).
Alla värden gäller vid publikationsdatum för detta
dokument. För senaste information, besök www.
cp.com.
De här fastställda värdena erhölls genom
laboratorieprover i överensstämmelse med
uppgivna standarder och är ej lämpliga för
riskutvärderingar. Värden som uppmätts på
individuella arbetsplatser kan vara högre
än de fastställda värdena. De faktiska
exponeringsvärdena och risken för skada för
en individuell användare är unik och beror på
det sätt som användaren arbetar, arbetsstycket
och arbetsplatsens konstruktion, såväl som
på exponeringstiden och användarens fysiska
tillstånd.
Vi, Chicago Pneumatic, kan ej hållas ansvariga
för följder vid användning av fastställda värden
istället för värden som återkastar den faktiska
exponeringen för en individuell riskutvärdering
i en situation på en arbetsplats, över vilken vi
ej har någon kontroll. Detta verktyg kan orsaka
vibrationssyndrom på handen-armen om
verktyget inte hanteras på rätt sätt. Det nns
EU-guide angående hantering av hand-arm
vibrationer på http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
För att förebygga eventuella framtida åkommor
rekommenderar vi att hälsokontroller genomförs
för att upptäcka tidiga symptom som kan bero på
vibrationsrelaterade arbetsuppgifter.
ANVISNINGAR FÖR DEMONTERING
OCH ÅTERMONTERING
Koppla bort maskinen från
tryckluftsnätet. Dra ur tillbehören.
Demontering av turbinen (se gur 2)
● Håll kåpan (11) i ena handen och ta ur den
kompletta turbinen genom att dra i drevet
(31) eller kopplingsgaffeln (22).
● Placera en fast nyckel på drevets (31) eller
kopplingsgaffelns (22) platta ytor och skruva
sedan ur regulatorn (13).
Gör inget ingrepp på regulatorn, som är
en icke-isärtagbar enhet.
Dmontera turbinen (se gur 3)
● Dra åt rotorn en aning i ett skruvstäd försett
med blyklämbackar, och skruva sedan ur
drevet (31) eller kopplingsgaffeln (22).
● Knacka med en klubba lätt på ändarna av
rotorn (18) för att dra ur lagren (14-21).
Återmontering av turbinen
● Gå tillväga i omvänd ordning vid
återmonteringen.
Observera skovlarnas
monteringsriktning.
● Avsätt en droppe lim "Loctite 222" på
regulatorns (13) gänga innan den dras åt
med momentet 1,4 Nm.
● Observera cylinderns monteringsriktning,
indexera klackarna i bakre sidostycke (15) i
cylinderinloppet (16).
Montering av komplett utgångsaxel
Observera monteringsriktningen för
muttern (32), cylindriskt märke på
drevsida.
● Avsätt en droppe lim "Loctite 243" på gängan
på muttern (32) och dra åt den på axeln (34,
41 eller 42) med momentet 5 Nm.
● Innan den kompletta utgångsaxeln
återmonteras i vinkelhuset (30), bestryk
drevet med smörjfett (mängd: 1 gram).
321
2050541913
Issue no: 03
Series: C
