07/2010 23 / 36
2050541913
Issue no: 01
Series: C
Støj- og vibrationsdeklaration
(Se side 36).
Alle værdier er aktuelle på datoen for denne
publikation. Se www.cp.com for at få de seneste
oplysninger.
De ovenstående værdier blev opnået under
laboratorieforsøg i overensstemmelse med de
ovenstående standarder og er ikke tilstrækkeligt
grundlag til vurdering af risiko forbundet med
brug af udstyret. Værdier målt på det individuelle
arbejdsområde kan være højere end de
ovennævnte værdier. Den faktiske udsættelse
for skadelig støj eller vibration og den risiko,
der opleves af brugeren, er enestående
afhængige af den måde, individet arbejder på,
og hvordan arbejdsområdet er anlagt, såvel som
udsættelsens varighed og brugerens fysiske
kondition.
Vi, Chicago Pneumatic, kan ikke påtage os
noget ansvar for anvendelse af de ovenstående
v rdier i stedet for anvendelse af værdier, der
er opnået i den faktiske arbejdssituation, som
grundlag for vurdering af risiko forbundet med
brug i en arbejdssituation, vi ikke har nogen
kontrol over. Dette værktøj kan fremkalde hånd-
armvibrationssyndrom, hvis brugen af det ikke
styres på hensigtsmæssig vis.En EU-vejledning
i styring af hånd-arm-vibration kan ndes på
http://www.pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf
Vi anbefaler et helbredsovervågningsprogram,
så tidlige symptomer på vibrationseksponering
kan blive opdaget, og delsesprocedurerne kan
ændres mhp. at forebygge fremtidige skader.
AFMONTERINGS- OG
GENMONTERINGSINSTRUKTIONER
Frakobl maskinen fra trykluftkredsløbet.
Fjern tilbehør.

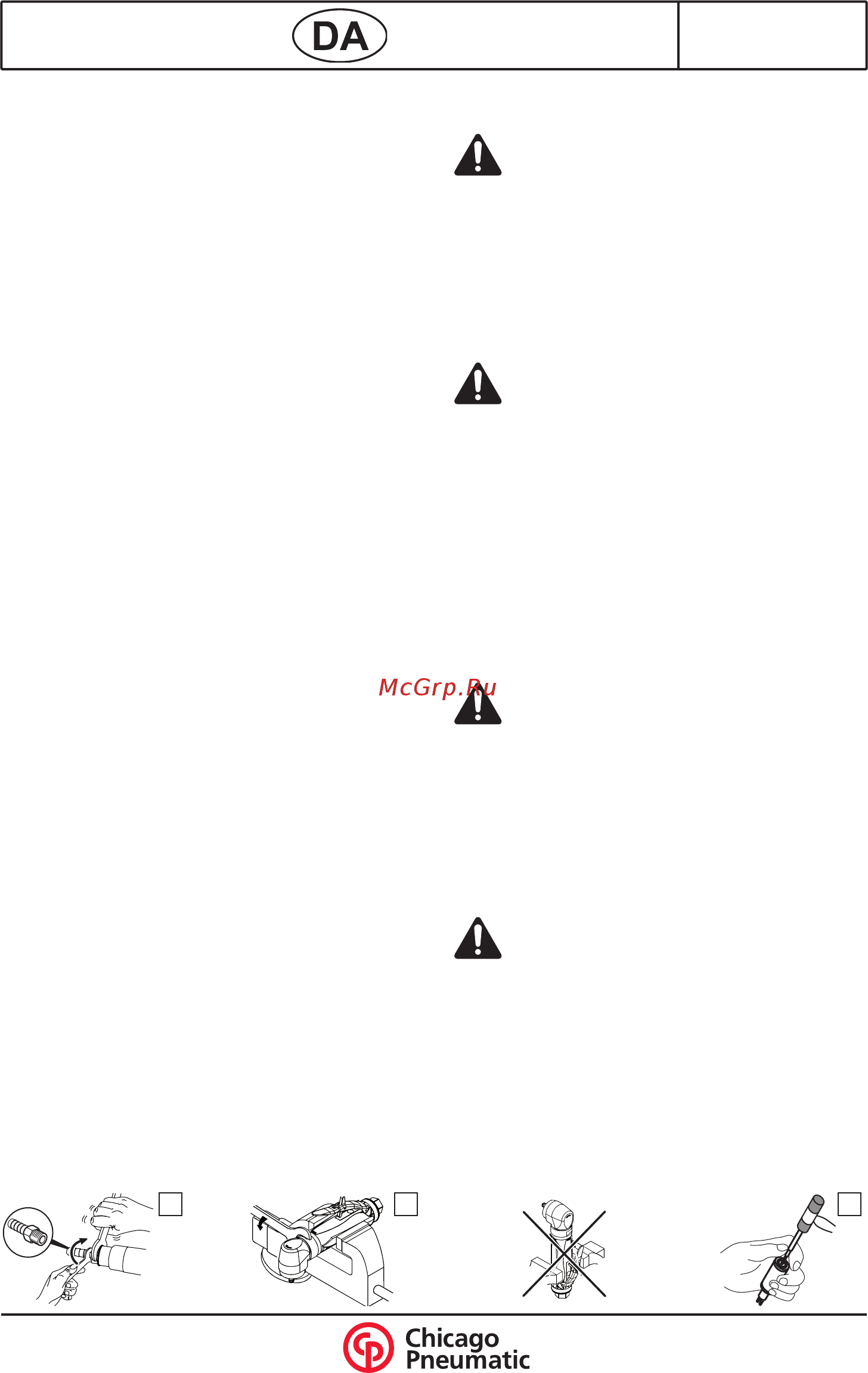

Afmontering af turbinen (se tegning 2)
● Hold huset (11) i den ene hånd og tag hele
turbinen ud ved at trække i tandhjulet (31)
eller tilkoblingsgaen (22).
● Læg en dobbeltnøgle mod adsiderne på
tandhjulet (31) eller tilkoblingsgaen (22) og
skru derefter regulatoren (13) af.
Foretag ikke indgreb på regulatoren,
som ikke kan adskilles.
Afmonter turbinen (se tegning 3)
● Spænd rotoren let i skruestik med blykæber,
og skru tandhjulet (31) eller tilkoblingsgaen
(22) af.
● Slå let med en træhammer på enderne af
rotoren (18) for at fjerne rulningslejerne (14-
21).
Genmontering af turbinen
● Følg proceduren for afmontering i omvendt
rækkefølge.
Pas på vingernes monteringsretning.
● Læg en dråbe "Loctite 222" lim på
regulatorens (13) gevind, inden der
tilspændes til moment 1,4 Nm.
● Pas på cylinderens monteringsretning, få
tapperne på bageste sidestykke (15) til at
passe godt til cylinderens indsugning (16).
Montering af hele udgangsakslen
Pas på møtrikkens (32)
monteringsretning, cylinderformet
mærke på tandhjulssiden.
● Læg en dråbe "Loctite 243" lim på møtrikkens
(32) gevind og tilspænd denne om akslen
(34, 41 eller 42) til moment 5 Nm.
● Inden hele udgangsakslen genmonteres i
vinkelhuset (30), smøres tandhjulet med fedt
(mængde: 1 gram)
321
2050541913
Issue no: 03
Series: C
