www.wirbel.ru
19
O P C
1
9
4
2
5
8
3
7
O P C
9
2
T
6
1
Над самым высоким радиатором
В котельную
Над самым высоким радиатором
В котельную
O P C
1
9
4
2
5
8
3
7
O P C
9
2
T
6
1
Над самым высоким радиатором
В котельную
Над самым высоким радиатором
В котельную

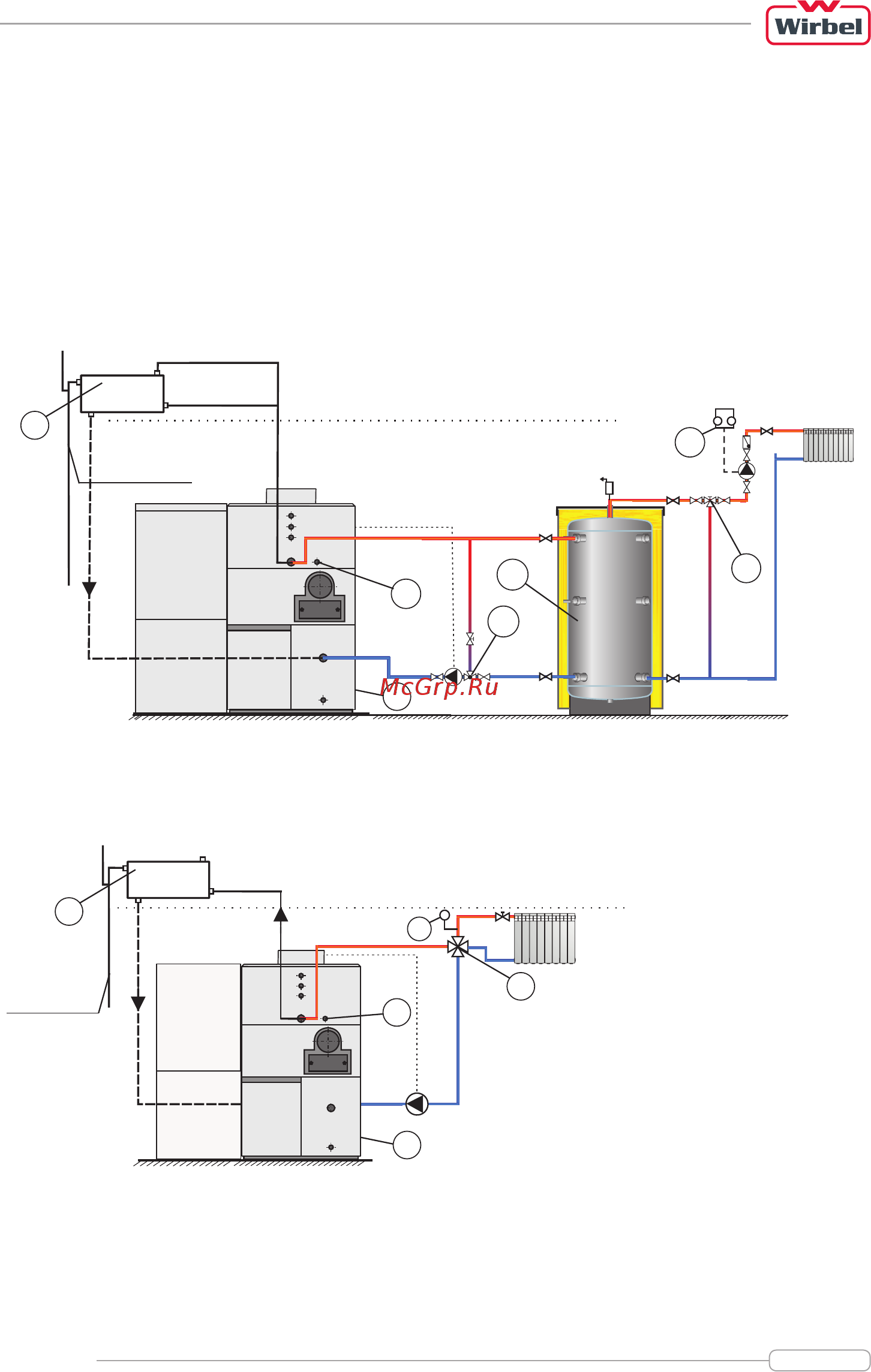

Рис.14. Принципиальная схема подключения котла ЕСО СКВ Plus в открытую систему отопления
6.2. Подключение котла ЕСО СКB Plus в открытую систему отопления
При подключении котла в открытую систему отопления рекомендуется выполнение системы
согласно рисунку 14. Для работы открытой системы отопления необходимо установить открытый
расширительный бак выше уровня самого высокого радиатора. Если расширительный бак
устанавливается в комнате без отопления, то его необходимо изолировать. Циркуляционный
насос можно установить как на трубопроводе подачи, так и на обратном трубопроводе котла.
а) пример, когда по норме EN 303-5 необходимо подключение аккумулятора тепла
в систему отопления
б) Пример, когда по норме EN 303-5 не нужно подключение аккумулятора тепла
в систему отопления
1 ЕСО СКB Plus
2 патрубок для подключения
термического клапана должен
быть заглушен
3 ручной 3-ход. смесител. клапан
4 ручной 4-ход. смесител. клапан
5 термостатный клапан - обеспечивает
температуру возвратной воды
минимально 60°C
6 термометр
7 комнатный термостат
8 аккумулятор тепла (CAS)
9 открытый расширительный бак OPC
