7.3.3. Регулирова работы котла при работе на твёрдом топливе / жидком топливе.
Для регулировки работы котла используется пульт управления жидкотопливной горелкой (10230).
1. Выключатель горелки.
2. Контрольная лампочка горелки. В случае появления неисправности во время работы лампочка
загорится.
3. Выключатель циркуляционного насоса.
4. Термостат для регулирования рабочей температуры воды в котле.
5. Предохранительный термостат. Прерывает работу горелки, если температура воды в котле
превышает 110°C.
При повторном запуске необходимо учесть следующее:
• подождите, пока температура воды в котле опустится ниже 70°C.
• нажмите кнопку (положение 1 выключателя горелки на рис.15).
Если продолжают появляться неисправности и прерываться работа обратитесь за помощью к
специалисту для устранения неполадок.
7.4. Работа на жидком топливе / пеллетах.
Регулировку температуры воды в котле обеспечивает пульт управления CPREG, установленная
на крышке котла. Детальное описание работы пульта управления CPREG описано в “Техническом
руководстве для обслуживания набора Pellt-set для котлов ЕСО СКВ и ЕСО СКВ Plus (топка жидким
топливом/пеллетами)”.

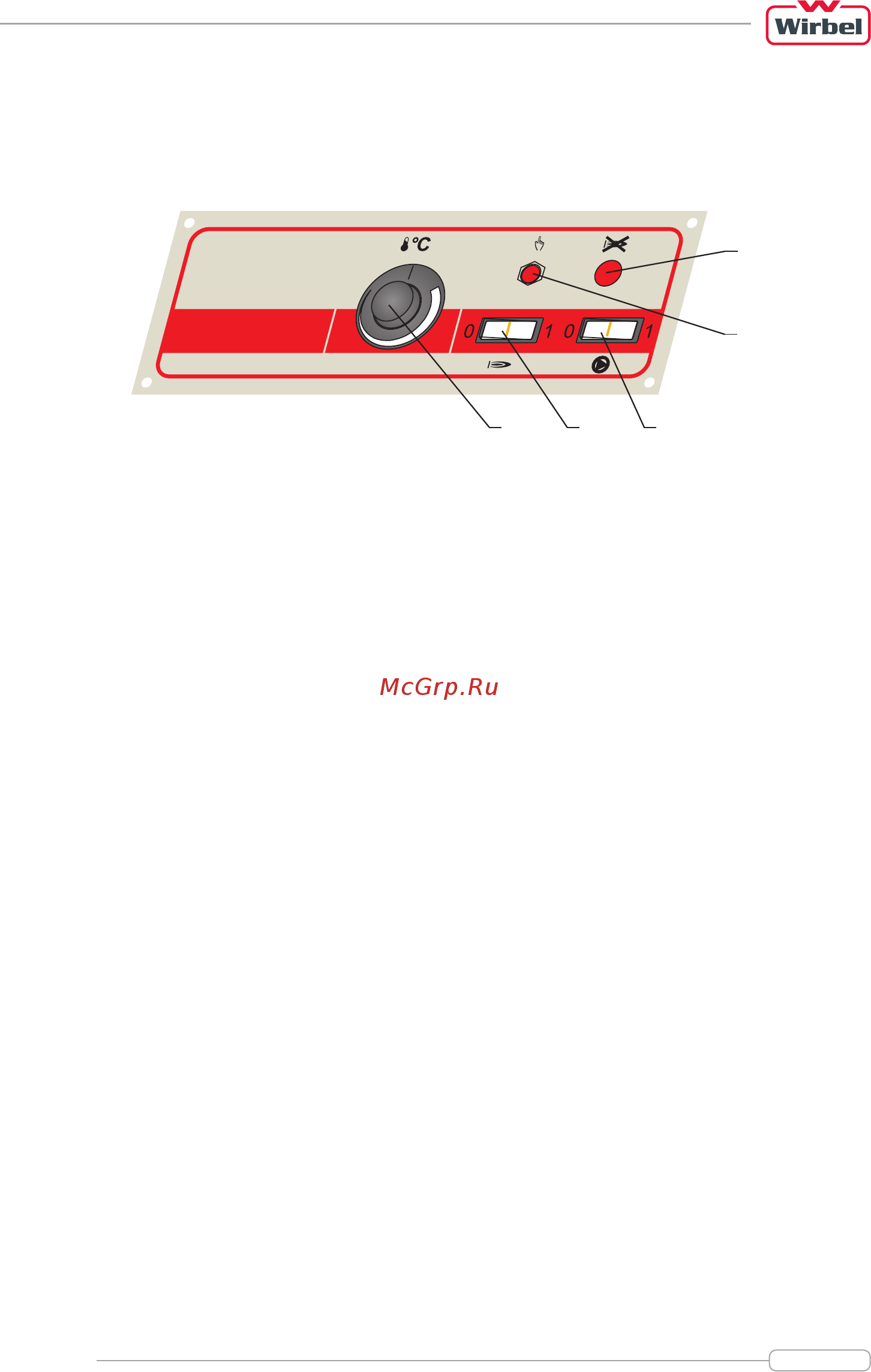

Рис.15. Пульт управления жидкотопливной горелкой (10230)
2
5
4 1 3
