Твердотопливные котлы ЕСО СКB Plus
24

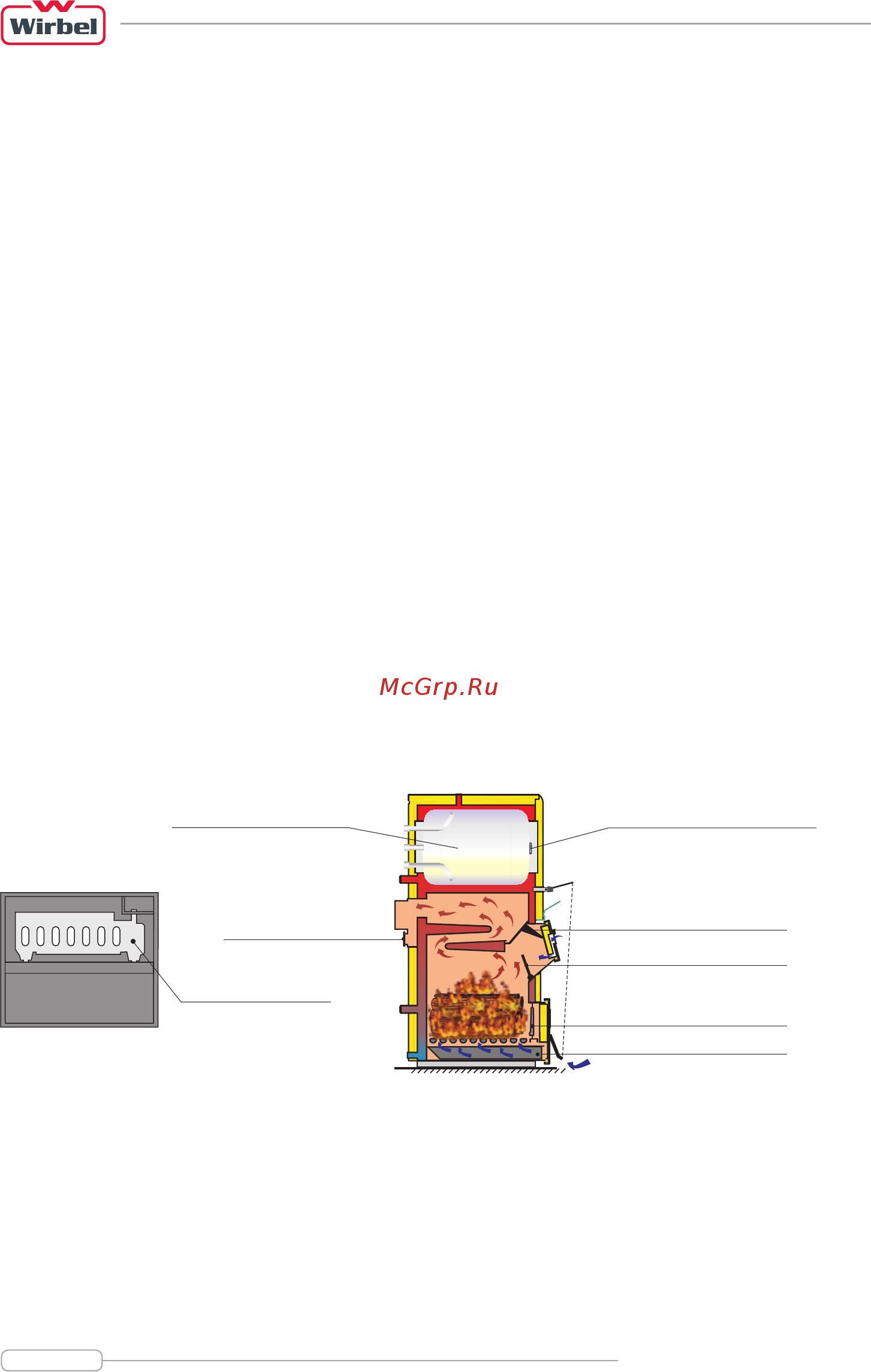

Рис.18. Подвижные части левой камеры сгорания
9. Ввод в эксплуатацию и использование котла
9.1. Ввод в эксплуатацию котла
Перед заполнением системы отопления водой необходимо заполнить бойлер ГВС, встроенный в
котёл.
• Перед вводом в эксплуатацию проверить наполнение котла и всей системы отопления водой.
• Удалить воздух из системы.
• Проверить исправность и правильность установки элементов системы безопасности (группа
безопасности).
• Проверить правильность соединений и теплоизоляцию выходного патрубка дымовых газов с
дымоходом.
• При работе на твердом топливе обеспечить с помощью терморегулятора температуру воды на
выходе не более +85°C - +90°C, и не менее + 65°C.
• Проверить работоспособность циркуляционного насоса в паре с термостатом.
• Все работы выполнять в защитных перчатках!
• Проверить, чтобы заслонки в левой камере сгорания котла (Рис.18) были правильно установлены
(одна установлена между регистром и трубой теплообменника, а другая, защита верхней дверцы
котла, должна быть повернута на камеру сгорания до своего ограничителя)
• Решетка на нижней дверце котла должна быть установлена (Рис.18)
9.1.1. Работа на твёрдом топливе
(оборудование для работы на пеллетах или жидком топливе не установлено).
Необходимо проверить правильность установки подвижных частей левой камеры сгорания
(крышка-защита дверцы, крышка-регистр, решетка нижней дверцы и ёмкость для пепла) - Рис.18.
Необходимо установить терморегулятор таким образом, чтобы температура воды в котле не
превышала 85 - 90°C, и не падала ниже 65°C. Проверьте, что вентили всех отопительных приборов
открыты.
1. заложить мелких щепок (стружку), смятую бумагу и снова мелких щепок (стружку), закрыть
верхнюю дверцу котла, а через нижнюю поджечь бумагу и щепки.
2. после разгорания щепок закрыть нижнюю дверцу котла, а через верхнюю дверцу забросить
несколько мелких сухих дров, закрыть верхнюю дверцу.
3. когда огонь хорошо разгорится, заложить полную камеру дров, после чего отрегулировать
терморегулятор и проконтролировать процесс сгорания этой закладки дров в камере сгорания.
4. проверить работу циркуляционного насоса, включение/выключение при температуре около 68°C
5. обучить будущего пользователя работе с котлом
Чтобы во время горения доложить топливо в камеру сгорания, в первую очередь нужно приоткрыть
дверцу (около 1 см) на 3-5 секунд, после чего можно открыть дверцу полностью.
Крышка регистр
Крышка защита дверки
Решетка левой
камеры сгорания
Решётка
нижней дверки
Ёмкость для пепла
лев. камеры сгор
Заднее отверстие
для чистки
Отверстие для чистки
бойлера ГВС
Бойлер ГВС из нержавеющей стали
(санитарная вода)
