Wirbel ECO-CKB Plus 35 [22/32] Электрическое подключение

Твердотопливные котлы ЕСО СКB Plus

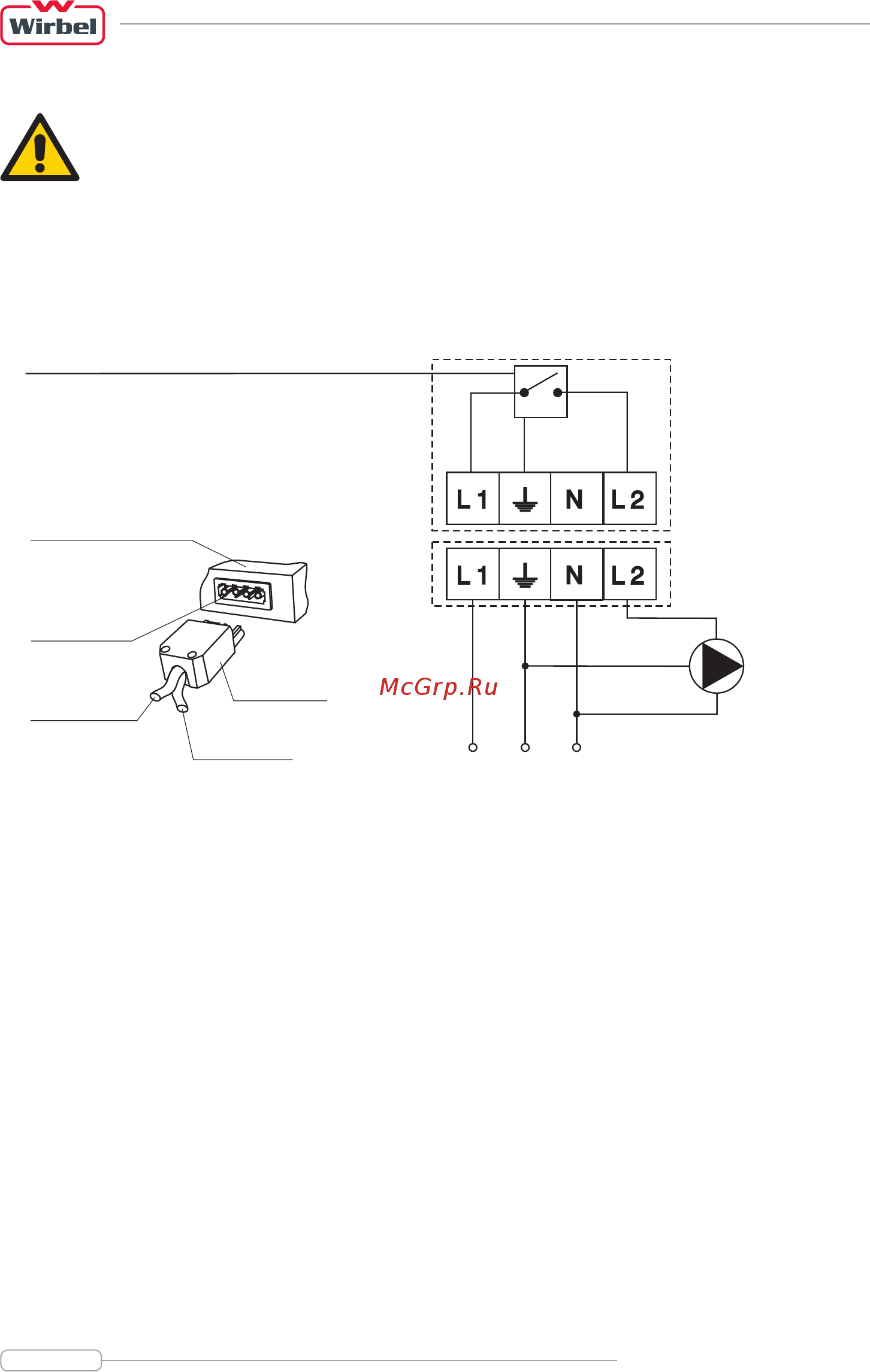

Рис.16. Электрическая схема подключения котла при работе на твёрдом топливе

8. Электрическое подключение

Все электромонтажные работы должны осуществляться в соответствии с

существующими стандартами квалифицированным специалистом. Предохранители

должны устанавливаться на электроустановках в соответствии со стандартами

8.1. Работа на твёрдом топливе

Подключение циркуляционного насоса обязательно производится через штекер на задней

стороне котла, который соединен с рабочим термостатом по схеме на рис. 16.

8.2. Работа на твёрдом топливе / пеллетах.

Инструкции по электрическим подключениям пульта управления CPREG описаны в «Техническом

руководстве для запуска и регулировки набора Pellet-set для котлов ЕСО СКВ Plus и ECO CKB Plus

(работа на твердом топливе и пеллетах), приложенном к оборудованию для топки пеллетами.

8.3. Работа на твёрдом топливе / жидком топливе.

Подключение к источнику электроэнергии проводится через подготовленные терминалы,

расположенные под пультом управления жидкотопливной/газовой горелкой (10230), и штекер

насосного термостата, расположенного на задней стороне котла. Процесс подключения показан

на рис.17.

Крышка обшивки

котла

Штекер

(в наборе)

К циркуляц.

насосу

Розетка

термостата

насоса

НАПРЯЖЕНИЕ 230V

Термостат

(включает и выключает насос,

находится на крышке обшивки)

Находится на крышке

обшивки котла

Штекер (в наборе)

Внимание:

штекер находится на крышке обшивки

Циркуляц.

насос

Напряжение

230 V
