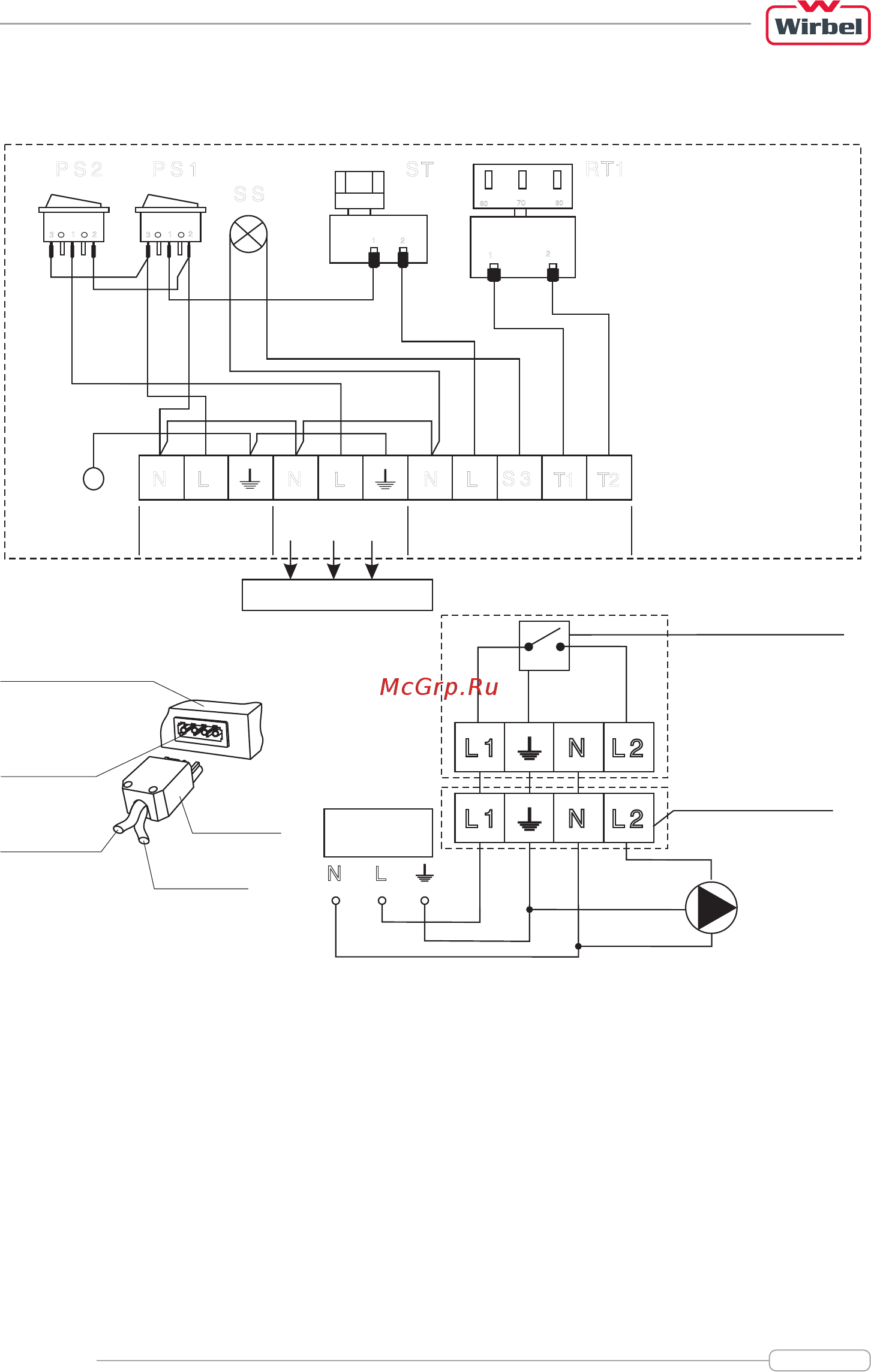

Рис.17. Электрическая схема подключения термостата насоса и пульта управления (10230)
для котла ЕСО СКВ Plus при работе на твёрдом и жидком топливе
8.4. Работа на жидком топливе / пеллетах.
Инструкции электрического подключения пульта управления CPREG описаны в «Техническом
руководстве для запуска и регулировки набора Pellet-set для котлов ЕСО СКВ Plus (жидкое
топливо и пеллеты).
Вход из
регулировки
котла
L 1
L 2
N
L 1
L 2
N
N
L
33
11 2
2
1 2
60
70
80
N L
N
L
N L
S 3
1
2
P S 1P S 2
S S
ST
RT1
T1
T2
Жидкотопливная
горелка
Насос
Напряжение
230 V
соединить на 4-ход штекер
термостата насоса
Крышка обшивки
котла
Штекер
(в наборе)
К циркуляц.
насосу
Розетка
термостата
насоса
Внимание:
Розетка находится на крышке обшивки
Вход из
регулировки
котла
Термостат насоса
(включает и выключает
насос, находится
на крышке обшивки)
4-ход штекер
(в наборе)
Циркуляц.
насос
PS1 Выключатель (горелка)
PS2 Выключатель (насос)
SS Сигнальная лампочка
ST Предохранит.
термостат
RT1 Рабочий термостат
1 уровень
TP Термостат насоса
