Твердотопливные котлы ЕСО СКB Plus
18
На рис.13 показана схема монтажа термозащиты котла ЕСО СКВ Plus
1. соединение (5) с внутренней резьбой 3/4” термического клапана соединить с встроенным
подключением теплообменника (6) в котле с внешней резьбой 3/4”;
2. соединение (4) с внутренней резьбой 3/4” термического клапана соединить с трубопроводом
холодной воды.
3. соединение теплообменника (7) использовать для организации слива воды из теплообменника
в канализацию.
4. установить в разъем (1) с внутренней резьбой ½” датчик термического клапана (3) с внешней
резьбой 1/2”

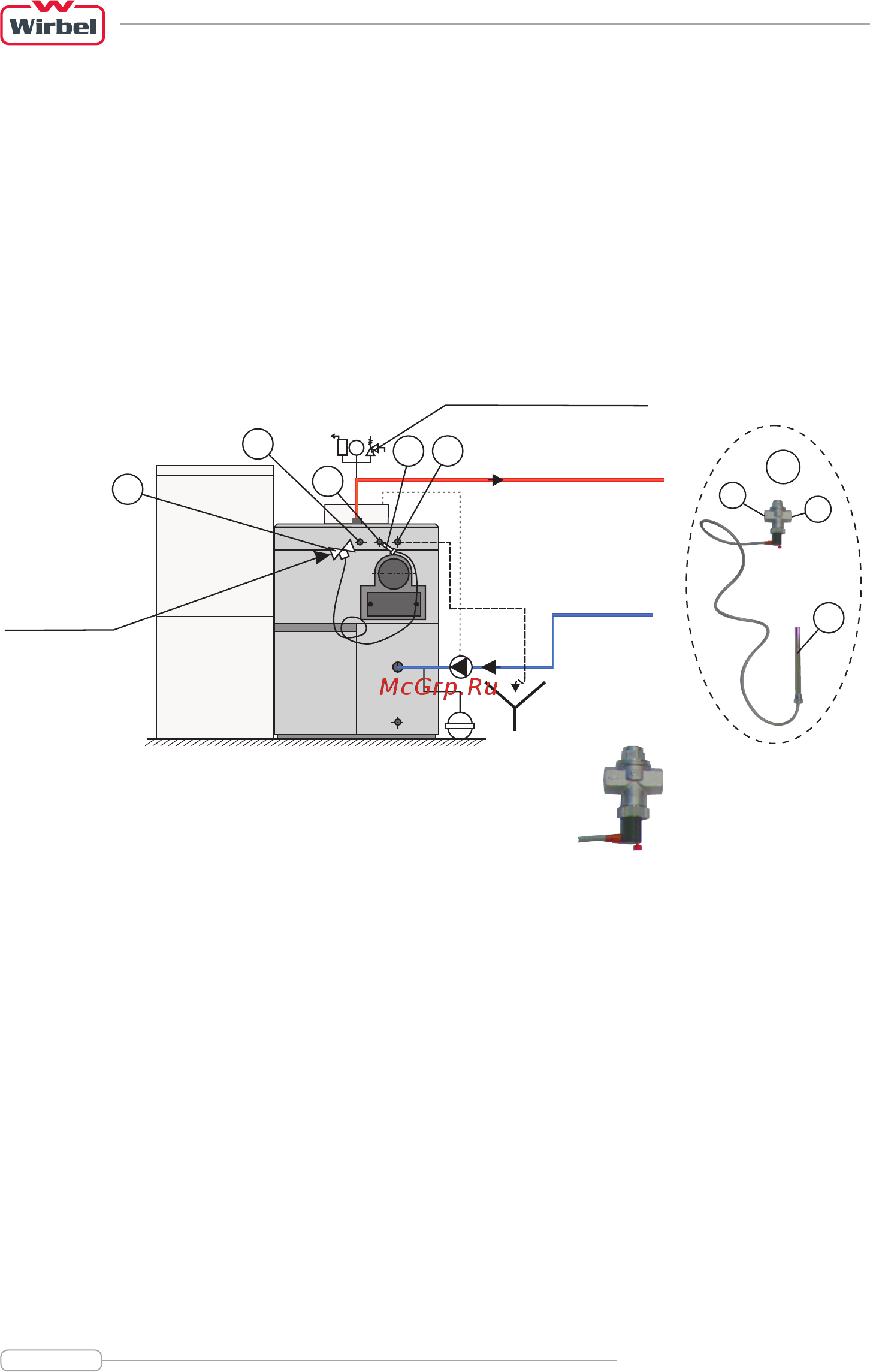

Рис.13. Схема монтажа термической защиты котла ЕСО СКВ Plus в закрытой системе отопления
* Положение термического клапана после монтажа:
(головкой клапана вниз)
bar
7
6
3
Из водопровода
2
3
Предохран. клапан 2,5 bar
1
2
5
4
Канализация
Выход в систему
отопления
Возврат
из системы
отопления
