Твердотопливные котлы ЕСО СК Plus
12
Корпус котла поставляется на деревянном поддоне. Перед установкой котла на предусмотренное
место в котельной необходимо снять его с поддона (Рис 6). Котел должен устанавливаться в
положении, позволяющим выполнять правильное соединение с дымоходом (см.п.4.4), а также
обслуживание котла, контроль во время работы, очистку и ремонт. Сборка должна выполняться
согласно монтажной схеме (рис.7), которая имеется в комплекте поставки.

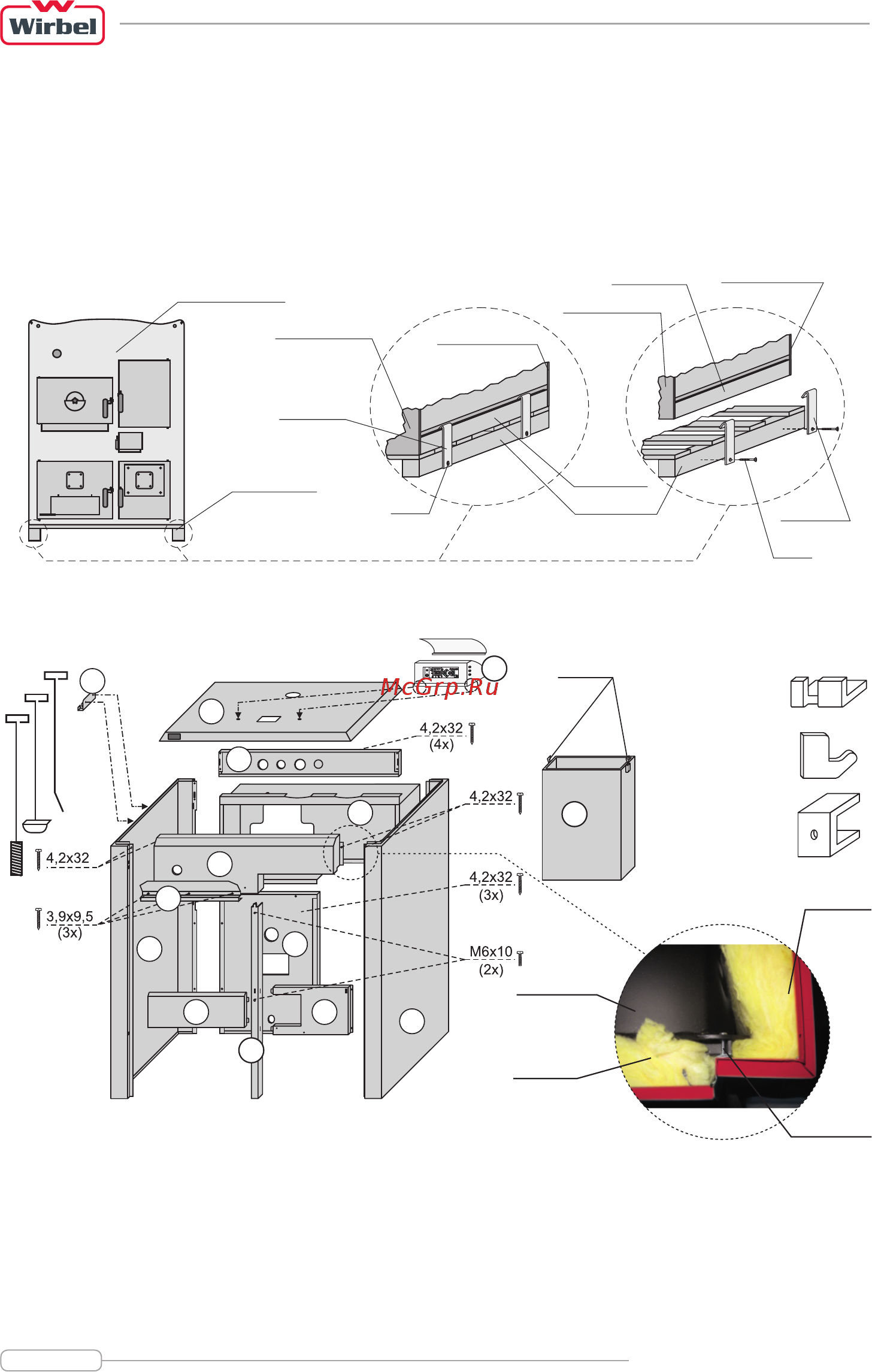

Рис.6. Снятие котла с деревянного поддона
Рис.7. Порядок монтажа обшивки котла ЕСО СК Plus
• снять защитную плёнку с корпуса котла;
• установить сторону 1 на два средних держателя и прикрепить двумя винтами M6 x 10 mm;
• вставить сторону 2 в отверстия стороны 1 и застегнуть на нижний левый держатель X;
• вставить сторону 3 в отверстия стороны 1 и застегнуть на нижний правый держатель X;
• сторону 9 застегнуть на сторону 1 , на левый и правый держатель X;
• боковую левую сторону 4 установить на два задних держателя Y ,затем застегнуть на два
передних левых держателя X совместив сторону 2 и сторону 9;
Передняя сторона
корпуса котла
Задняя сторона
корпуса котла
Ножка котла
Поддон
Винт
Винт
Передняя сторона
корпуса котла
Задняя сторона
корпуса котла
Ножка котла
Деревянный
поддон
Котел ECO-CK Plus
Держатель
Держатель
1
2
3
4
5
6
7
9
10
08:42
OF F
11
13
12
Деталь 1
сторона 5
Опора X
(передн. сторона
котла)
Опора Y
(задняя сторона
котла)
Средняя опора
(передн. сторона
котла)
сторона 9
корпус котла
винт 4,2x32
14
зажимы
8
