Твердотопливные котлы ЕСО СК Plus

5.1.2. Термическая защита котла ЕСО СК Plus мощностью 50 кВт

Так как котёл ЕСО СК Plus можно использовать как обычный твердотопливный котёл, то в данном

случае обязательна установка термической защиты котла. Котел ЕСО СК Plus мощностью 50 кВт

подготовлен для ее установки. Два теплообменника встроены в котле, а термические клапаны (2)

подключаются согласно рис.13. Если в результате перегрева котла в закрытой системе отопления

возникает неисправность, а термическая защита не установлена или установлена неправильно,

гарантия теряет силу.

Поступление воды в теплообменники термической защиты, встроенные в котёл,

должно быть обеспечено из энергонезависимого источника. В противном случае,

отключение электропитания может привести к перегреву котла из-за отсутствия подачи

необходимого объёма воды в теплообменники

На рис.13 показана схема монтажа термической защиты котла ЕСО СК Plus мощностью 50 кВт:

1. соединение (5) с внутренней резьбой 3/4” термического клапана соединить с встроенным

подключением теплообменника в котле (6) с внешней резьбой 3/4”;

2. соединение (4) с внутренней резьбой 3/4” термического клапана соединить с трубопроводом

холодной воды.

3. соединение теплообменника (7) использовать для организации слива воды из теплообменника

в канализацию.

4. установить в разъем (1) с внутренней резьбой ½” датчик термического клапана (3) с внешней

резьбой 1/2”.

5. подключить второй комплект термической защиты согласно п.п. 1-4.

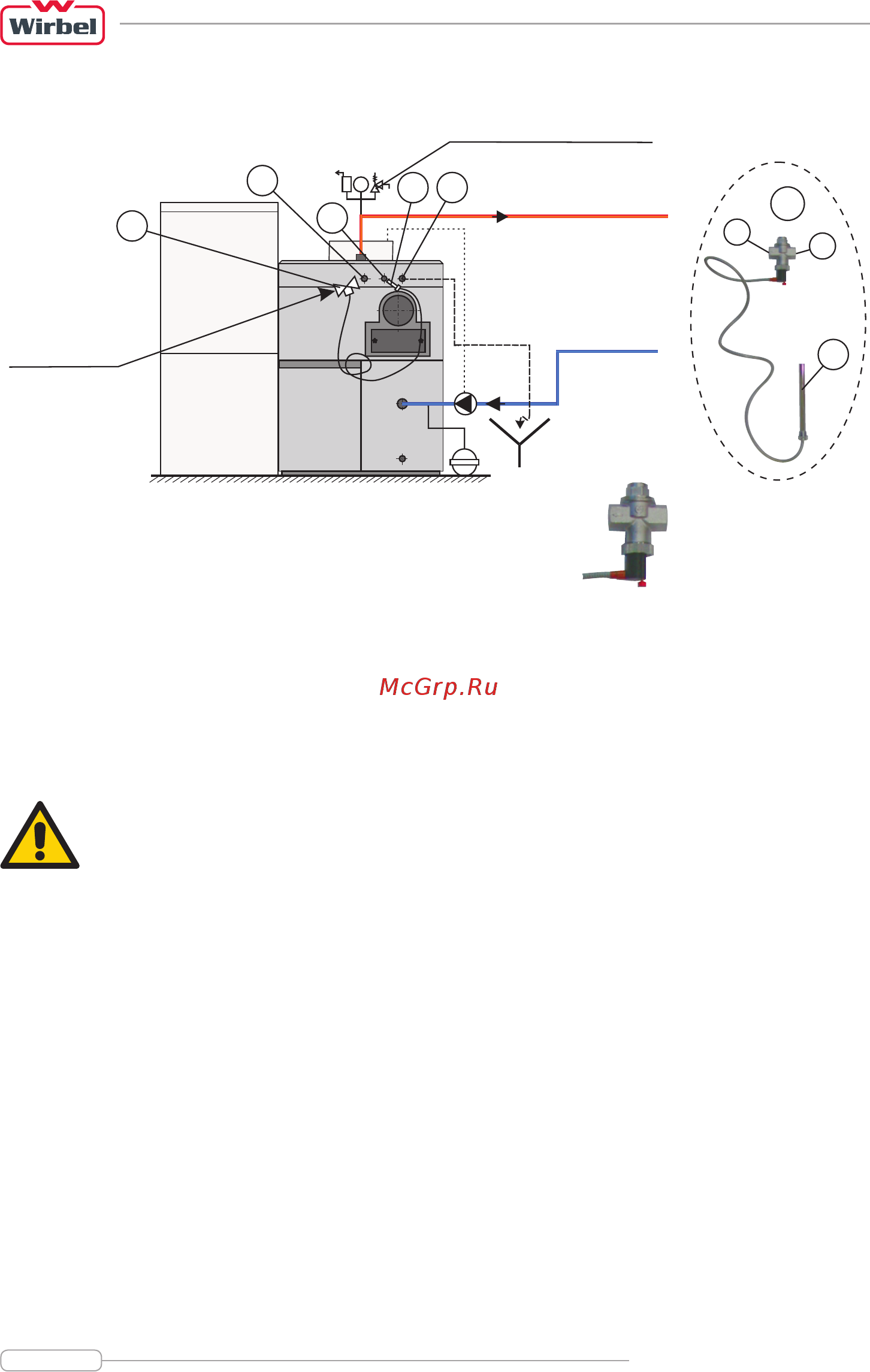

Рис.12. Схема монтажа термической защиты котла ЕСО СК Plus мощностью 25 или 35 кВт

в закрытой системе отопления

* Положение термического клапана после монтажа:

(головкой клапана вниз)

bar

Из водопровода

Предохран. клапан 2,5 bar

Канализация

Выход в систему

отопления

Возврат

из системы

отопления
