www.wirbel.ru
19

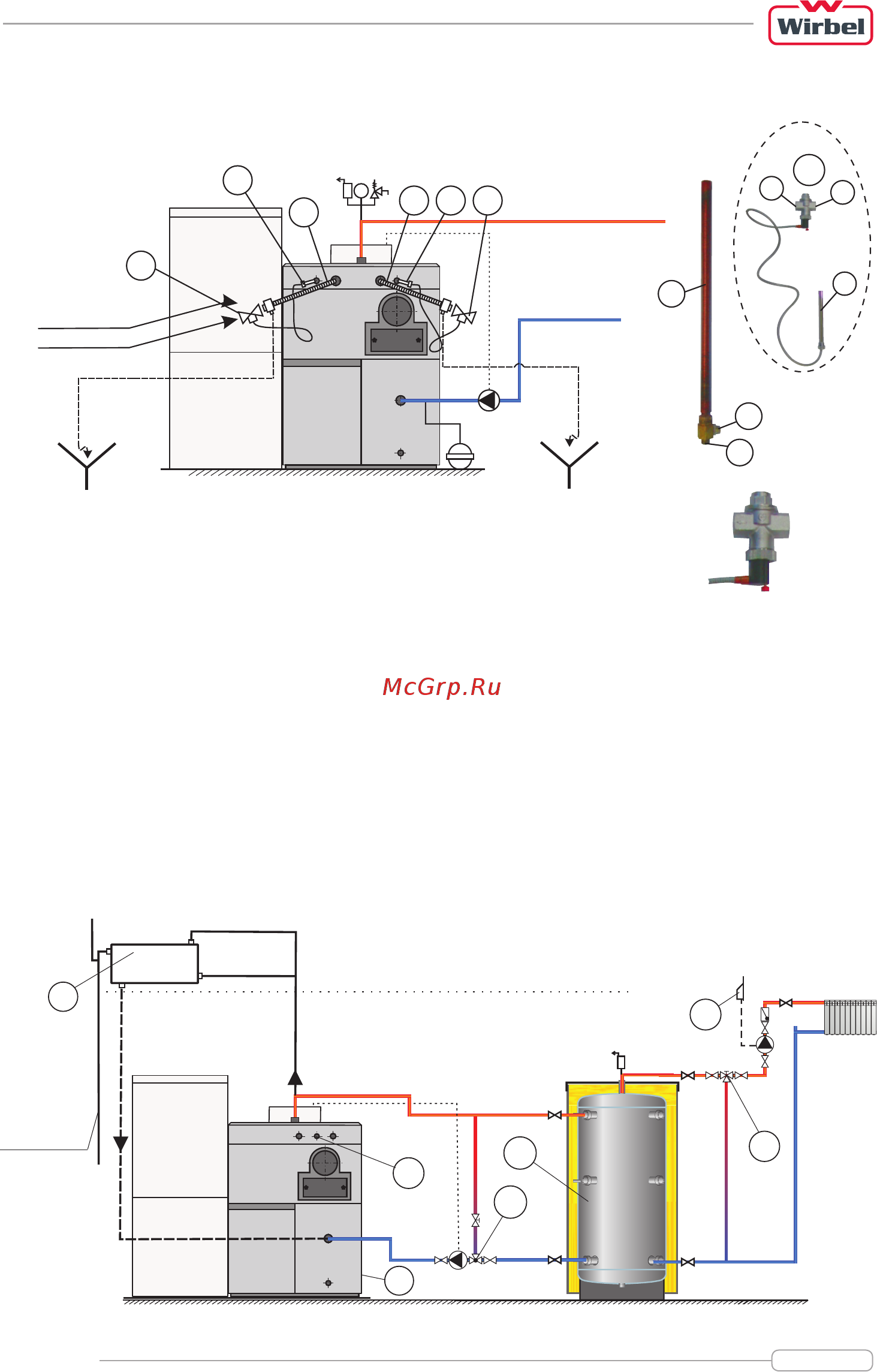

Рис.13. Схема монтажа термической защиты котла ЕСО СК Plus мощностью 50 кВт
в закрытой системе отопления
Рис.14. Принципиальная схема подключения котла ECO CK Plus мощностью 25 или 35 кВт
в открытую систему отопления
bar
3
2
1
2
3
3
2
1
5
4
7
6
1
* Положение термического клапана после монтажа:
(головкой клапана вниз)
Из водопровода
КанализацияКанализация
Выход в систему
отопления
Возврат
из системы
отопления
5.2. Подключение котла ЕСО СК Plus в открытую систему отопления
При подключении котла в открытую систему отопления рекомендуется выполнение системы
согласно рисунку 14. Для работы открытой системы отопления необходимо установить открытый
расширительный бак выше уровня самого высокого радиатора. Если расширительный бак
устанавливается в комнате без отопления, то его необходимо изолировать. Циркуляционный
насос можно установить как на трубопроводе подачи, так и на обратном трубопроводе котла.
а) пример, когда по норме EN 303-5 необходимо подключение аккумулятора тепла
в систему отопления
O P C
1
9
4
2
5
8
3
7
OP C
9
2
T
6
1
Над самым высоким радиатором
В котельную
Над самым высоким радиатором
В котельную
