Твердотопливные котлы ЕСО СК Plus
14
4.4. Соединение котла с дымоходом
Одним из условий надежной и экономичной работы котла является правильно спроектированные
и профессионально выполненные соединения котла с дымоходом и размеры дымохода. Все
элементы дымохода должны быть герметично соединены и иметь хорошую теплоизоляцию. В
нижней части дымохода следует организовать сборник конденсата с возможностью доступа для
удаления золы и сажи после чистки дымохода. Дымоход в строительном исполнении (кирпич/
камень) должен иметь слой изоляции из минеральной ваты в середине. Толщина изоляции
рассчитывается исходя из местных климатических условий, но не менее 30мм внутри здания и
50мм снаружи здания. Температура дымового газа на выходе из дымохода должна быть минимум
на 30°C выше, чем температура конденсации дымовых газов.
Внутренний диаметр дымохода зависит от актуальной высоты дымохода и мощности котла.
Поскольку котёл ECO CK Plus всегда можно использовать как обычный твердотопливный котёл,
то дымоход необходимо подбирать по диаграмме, характеризующей работу на твердом топливе.
Для правильного выбора дымохода необходимо рассчитать параметры дымохода согласно
диаграмме на рис.10. Окончательные размеры должны быть рассчитаны специалистом с учетом
конструктивных особенностей здания, где установлен котел, расположения дымохода по
отношению к розе ветров, рельефу местности и высоте рядом стоящих зданий и сооружений,
деревьев и т.д.
Допустимое расстояние между выходом из дымовой коробки котла и дымоходом составляет
максимально 600 мм, а минимально – 300 мм. Соединение патрубка выхода дымовых газов с
дымоходом выполняется под наклоном 30°–45° (рис 9). Чтобы исключить попадание конденсата
с внутренних стенок вертикальной части дымохода в котел необходимо выполнять врезку
дымохода от котла в вертикальную часть дымохода на 10 мм глубже внутренней поверхности
вертикальной части дымохода. Дымоход, соединяющий котел с вертикальным дымоходом, должен
иметь теплоизоляцию из минеральной ваты толщиной 30–50 мм или аналогичную по своим
свойствам изоляцию.
4.3.4. Котёл, работающий на жидком топливе / пеллетах
С нижней левой дверцы удалить заглушку и установить жидкотопливную горелку и совместить
её с подачей топлива. Заглушить отверстие для терморегулятора на левой стороне котла.. На
правой нижней дверце установить пеллетную горелку CPPL. На крышке обшивки поставить пульт
управления CPREG. Установить микровыключатель над нижней правой дверцей на обшивку.
С правой стороны котла поставьте бункер для пеллет CPSP с транспортером CPPT. Подробное
описание регулировок пульта управления CPREG и набора Pellet set описано в ”Техническом
руководстве запуска и регулировки набора Pellet set для котлов ECO CK Plus и ECO CK Plus. B
(твердое топливо и пеллеты)” ”Техническом руководстве запуска и регулировки Cm Pelet-seta для
котлов ECO CK Plus и ECO СK Plus B (жидкое топливо и пеллеты)” и ” Технических инструкциях для
бункера для пеллет и транспортера”.

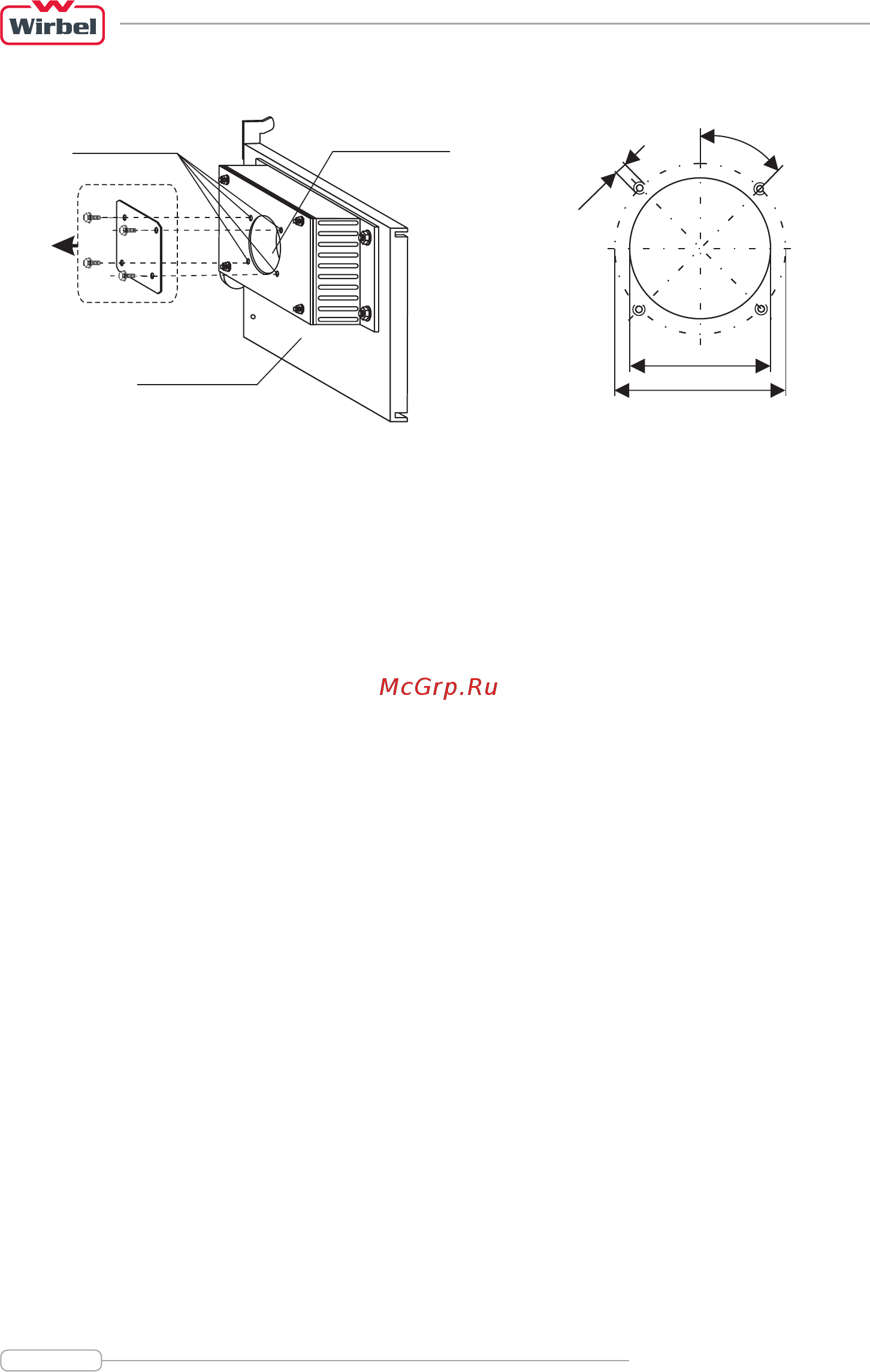

Рис.8. Схема установки масляной горелки на котёл
Отверстия
для винтов
Отверстие для
трубки горелки
Правая нижняя
дверца котла
4 отверстия
45°
105
150
M10
