Твердотопливные котлы ЕСО СК Plus

5. Подключение котла в систему отопления

Котел ЕСО СК Plus независимо от применяемого топлива можно использовать как в системах

гравитационных, так и в системах с принудительной циркуляцией теплоносителя.

Обвязка котла должна выполняться квалифицированным специалистом, несущим в дальнейшем

ответственность за работу котла. Перед подключением котла к системе отопления необходимо

удалить возможный мусор промывкой трубопроводов. Это предотвращает опасность перегрева

котла, возникновения постороннего шума, поломки насоса и запорно-регулирующей арматуры.

Запрещаются сварные соединения патрубков котла с трубами системы отопления!

5.1. Подключение котла в закрытую систему отопления

В случае монтажа системы отопления с принудительной циркуляцией (закрытой) (см. рис.11)

обязательна установка группы безопасности в составе предохранительного клапана давления на

2,5 бар, манометра и автоматического воздухоотводчика и расширительного бака. Между группой

безопасности и котлом запрещается установка запорного крана, равным образом это относится к

подключению расширительного бака.

При всех вариантах использования котла насос системы необходимо подключить согласно

электрической схемы соответствующего варианта использования котла (п.7), чтобы включение и

выключение работы циркуляционного насоса зависели от температуры воды в котле.

Если котел подключается в систему отопления согласно рис.11, схема «a» с аккумулятором тепла,

то регулировка комнатной температуры может выполняться посредством термостатных вентилей

на радиаторах или при помощи комнатного термостата.

Если котел подключен в систему отопления согласно рис.11, схема «b», то рекомендуется

регулировать температуру в помещении посредством 4-ходового смесительного клапана с

ручным управлением.

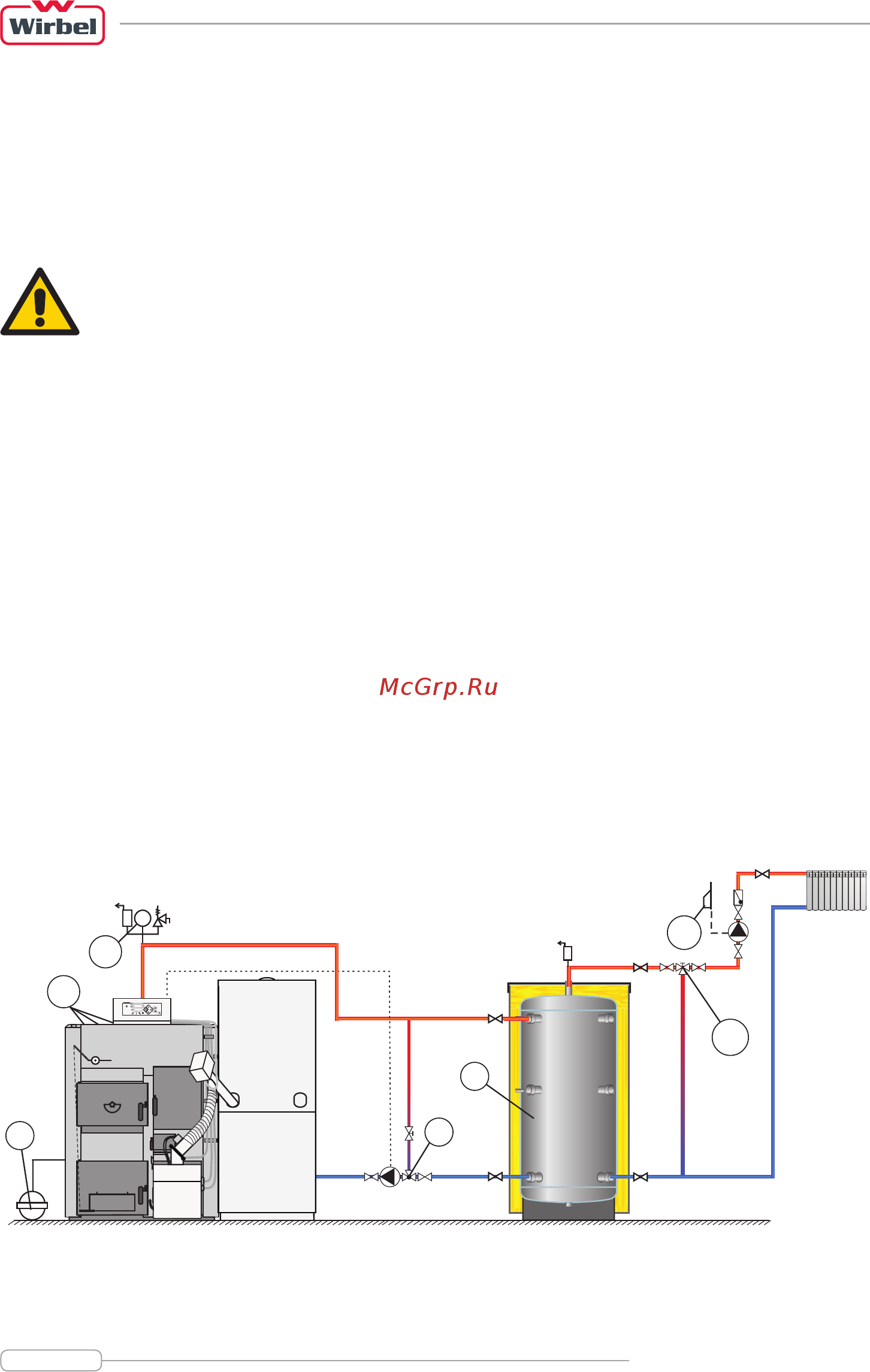

Рис.11. Пример установки котла ЕСО СК Plus в закрытую систему отопления

а) пример, когда по норме EN 303-5 необходимо подключение аккумулятора тепла

к системе отопления
