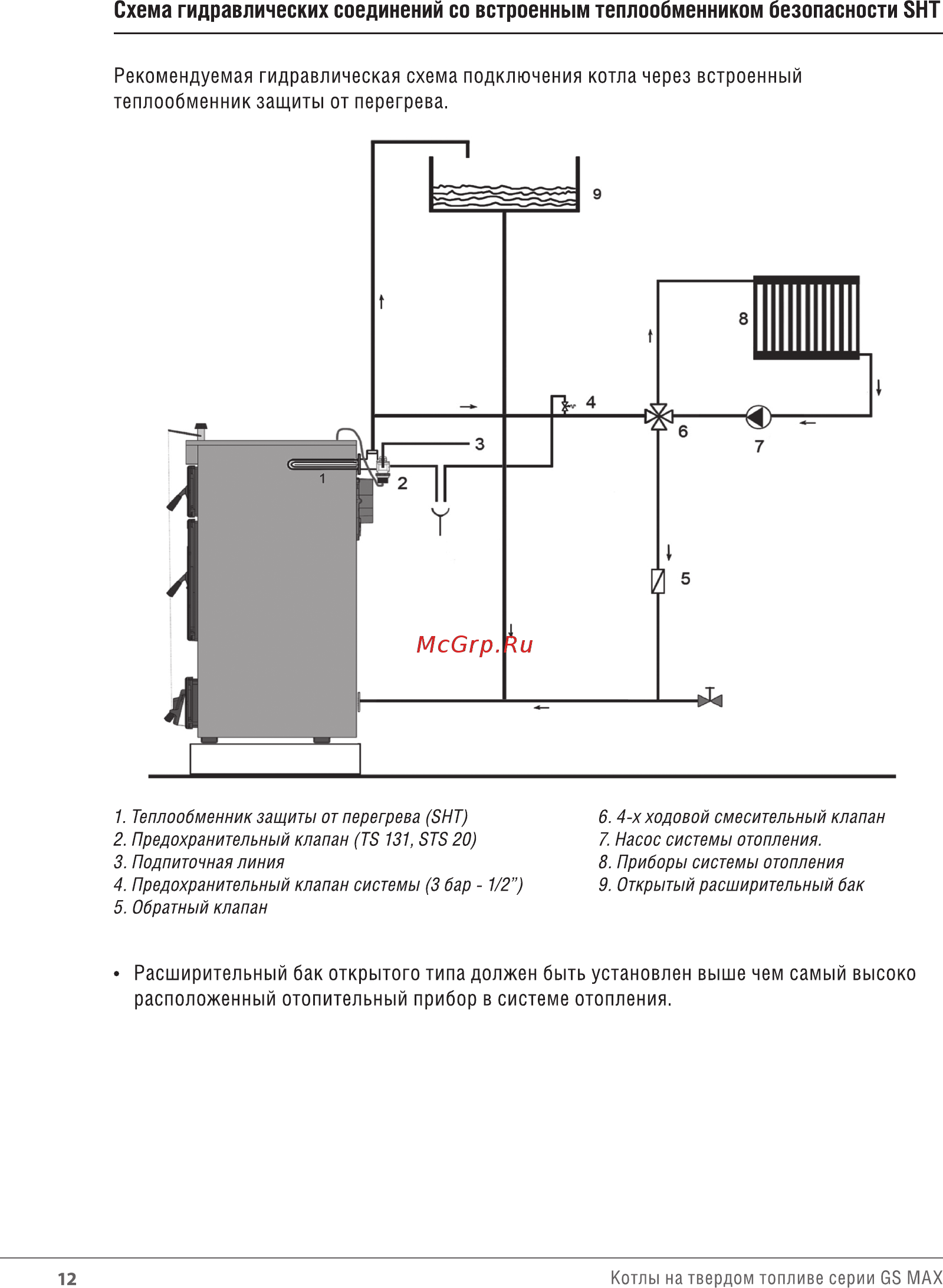

Схема гидравлических соединений со встроенным теплообменником безопасности 8НТ Рекомендуемая гидравлическая схема подключения котла через встроенный теплообменник защиты от перегрева 1 Теплообменник защиты от перегрева 5НТ 2 Предохранительный клапан ТЗ 131 8Т320 3 Подпиточная линия 4 Предохранительный клапан системы 3 бар 1 2 5 Обратный клапан 6 4 х ходовой смесительный клапан 7 Насос системы отопления 8 Приборы системы отопления 9 Открытый расширительный бак Расширительный бак открытого типа должен быть установлен выше чем самый высоко расположенный отопительный прибор в системе отопления 12 Котлы на твердом топливе серии 65 МАХ
