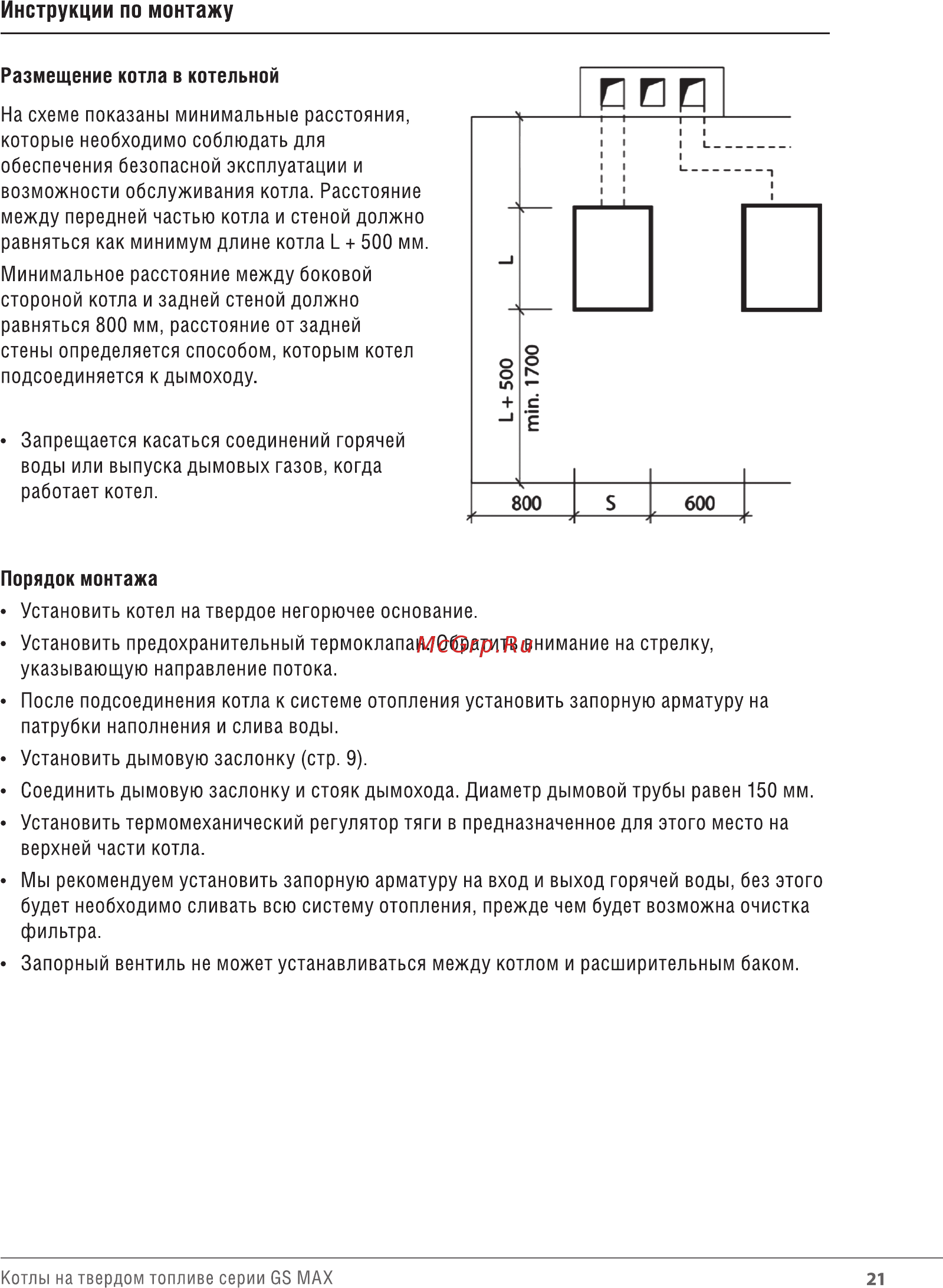

Инструкции по монтажу Размещение котла в котельной На схеме показаны минимальные расстояния которые необходимо соблюдать для обеспечения безопасной эксплуатации и возможности обслуживания котла Расстояние между передней частью котла и стеной должно равняться как минимум длине котла L 500 мм Минимальное расстояние между боковой стороной котла и задней стеной должно равняться 800 мм расстояние от задней стены определяется способом которым котел подсоединяется к дымоходу Запрещается касаться соединений горячей воды или выпуска дымовых газов когда работает котел Порядок монтажа Установить котел на твердое негорючее основание Установить предохранительный термоклапан Обратить внимание на стрелку указывающую направление потока После подсоединения котла к системе отопления установить запорную арматуру на патрубки наполнения и слива воды Установить дымовую заслонку стр 9 Соединить дымовую заслонку и стояк дымохода Диаметр дымовой трубы равен 150 мм Установить термомеханический регулятор тяги в предназначенное для этого место на верхней части котла Мы рекомендуем установить запорную арматуру на вход и выход горячей воды без этого будет необходимо сливать всю систему отопления прежде чем будет возможна очистка фильтра Запорный вентиль не может устанавливаться между котлом и расширительным баком Котлы на твердом топливе серии GS МАХ 21
