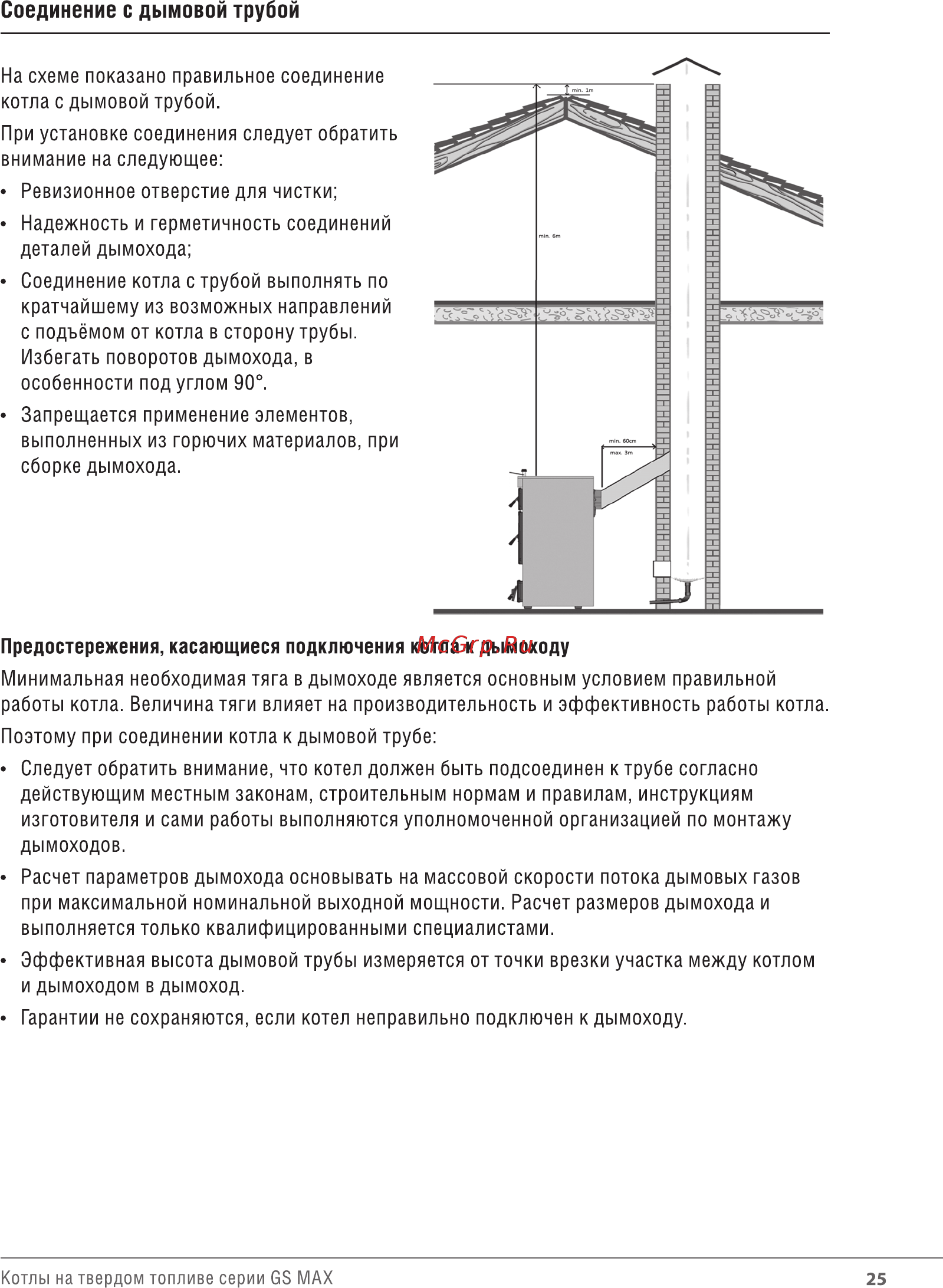

Соединение с дымовой трубой На схеме показано правильное соединение котла с дымовой трубой При установке соединения следует обратить внимание на следующее Ревизионное отверстие для чистки Надежность и герметичность соединений деталей дымохода Соединение котла с трубой выполнять по кратчайшему из возможных направлений с подъёмом от котла в сторону трубы Избегать поворотов дымохода в особенности под углом 90 Запрещается применение элементов выполненных из горючих материалов при сборке дымохода Предостережения касающиеся подключения котла к дымоходу Минимальная необходимая тяга в дымоходе является основным условием правильной работы котла Величина тяги влияет на производительность и эффективность работы котла Поэтому при соединении котла к дымовой трубе Следует обратить внимание что котел должен быть подсоединен к трубе согласно действующим местным законам строительным нормам и правилам инструкциям изготовителя и сами работы выполняются уполномоченной организацией по монтажу дымоходов Расчет параметров дымохода основывать на массовой скорости потока дымовых газов при максимальной номинальной выходной мощности Расчет размеров дымохода и выполняется только квалифицированными специалистами Эффективная высота дымовой трубы измеряется от точки врезки участка между котлом и дымоходом в дымоход Гарантии не сохраняются если котел неправильно подключен к дымоходу Котлы на твердом топливе серии 65 МАХ 25
