Chicago Pneumatic CP3850-60AB [9/32] Série cp3850

Série CP3850

Lixadeiras

Portugus

(Portuguese)

MANUAL DE INSTRUÇÕES

Tipo da máquina:

Ferramenta pneumática equipada com vários discos de lixa para lixar –

Não é autorizado qualquer outro tipo de utilização.

Requisitos para o fornecimento de ar

1. Fornecer a ferramenta com 90 psig (6,3 bar) de ar seco e puro.

As pressões altas reduzem drasticamente o tempo de vida da

ferramenta.

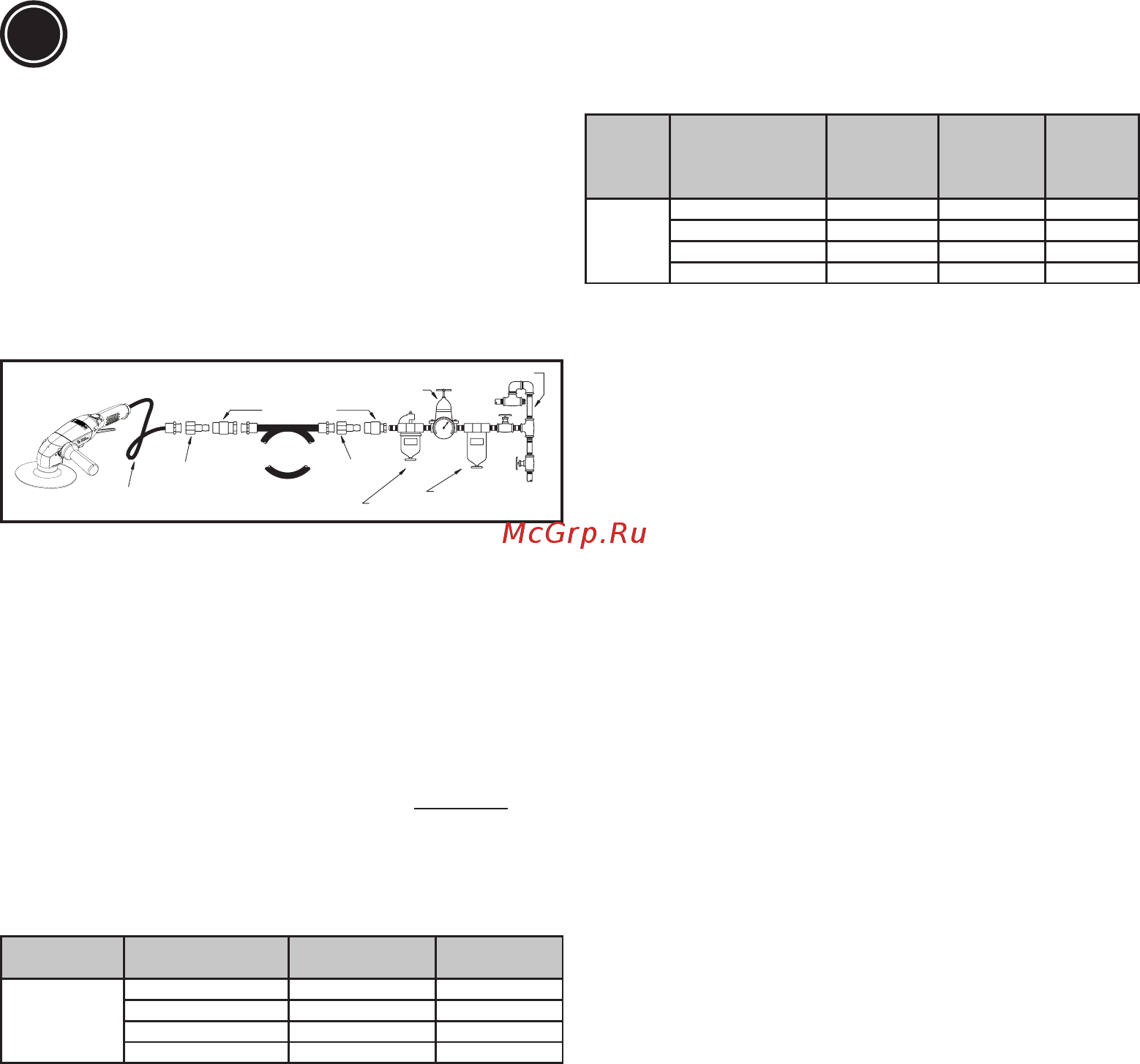

2. Conecte a ferramenta à linha de ar utilizando uma mangueira ou

tubulação que se adapte aos tamanhos mostrados no diagrama.

3. Não instalar um acoplador de acção rápida directamente no punho

do acelerador da recticadora.

Lubricação

Utilizar um lubricador de tubulação de ar com óleo SAE #10,

ajustado para duas gotas por minuto. Se não puder ser utilizado

um lubricador de tubulação de ar, acrescentar óleo de motor

pneumático na entrada da ferramenta uma vez por dia.

Para obter o rendimento máximo da ferramenta pneumática, utilize

a quantidade de massa lubricante correta para as engrenagens

oblíquas: 19 ± 1ml.

Manutenção

1. Desmonte e inspeccione o motor pneumático de três em três meses

se a ferramenta está em uso diário. Substitua peças danicadas ou

desgastas.

2. As peças sujeitas a maior desgaste encontramse sublinhadas na

lista de peças.

3. Para que o tempo de manutenção seja mínimo, os seguintes kits de

serviço, são recomendados:

Conjunto de Manutenção: 2050553433

Dados Técnicos

Tipo Nome CP Potência

RPM Veloci-

dadeLivre

LIXADEIRA

CP3850-85ABVE 2.8Hp (2100W) 8500

CP3850-65ABVE 2.8Hp (2100W) 6500

CP3850-77AB 2.8Hp (2100W) 7700

CP3850-60AB 2.8Hp (2100W) 6000

Pressão do ar: 90 psi (6,3 bar)

Declaração de Ruído e Vibração*

Tipo Nome CP

Nível de

vibração a

(1)

(m/s²)

Incerteza k

(1)

(m/s²)

Nível de

som de

pressão

(2)

(dBA)

LIXA-

DEIRA

CP3850-85ABVE <2.5 87

CP3850-65ABVE <2.5 89

CP3850-77AB 3.6 0.8 84

CP3850-60AB <2.5 86

(1) Re.ISO 28927-3

(2) Incerteza 3 dB(A), de conformidade com EN ISO 15744. Para

potência acústica, some 11 dB(A).

Declaração de Ruído e Vibração

Todos os valores são atuais conforme data desta publicação. Para as

informações mais recentes favor consultar cp.com. Estes valores declarados

foram obtidos por teste feito em laboratório de acordo com os padrões

estipulados e não se destinam para utilização em avaliações de risco. Os

valores medidos nos locais individuais de trabalho podem ser maiores que

os valores declarados. Os valores reais de exposição e o risco de ferimento

sentidos por um usuário são especícos e dependem da maneira em que

o usuário trabalha, da peça e do design da estação de trabalho, bem como

do tempo de exposição e da condição física do usuário. Nós da Chicago

Pneumatic, não podemos nos responsabilizar pelas conseqüências causadas

pelos valores declarados, ao invés dos valores que reetem a exposição real,

e pelaavaliação de risco individual em um ambiente de trabalho sobre o qual

não temos controle.

Esta ferramenta pode provocar o síndrome de vibração das mãos e braços,

caso não seja manuseada de forma adequada. Pode encontrar um guia da

UE sobre a vibração das mãos e braços em

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

Recomendamos um programa de vigilância médica para detectar

atempadamente sintomas, que possam estar relacionados com a exposição

à vibração, para que os procedimentos de manuseamento possam ser

modicados, por forma a ajudar a evitar prejuízos futuros.

GARANTIA LIMITADA DO FABRICANTE

Garantia Limitada: Os “Produtos” da Chicago Pneumatic Tool Co. LLC (“CP”) estão garantidos

contra defeitos de material e fabrico por um ano, a partir da data da aquisição. Esta garantia

abrange apenas Produtos comprados em primeira mão a CP ou aos revendedores autorizados.

Esta Garantia não se aplica, obviamente, a produtos que tenham sido maltratados, utilizados

indevidamente, modicados ou reparados por alguém que não CP ou um dos seus Agentes de

Revisão Autorizados. Caso se comprove que um Produto CP possui um defeito de material ou de

fabrico no prazo de um ano após a aquisição, devolva-o a qualquer Centro de Revisão da Fábrica

CP ou Centro de Revisão Autorizado para ferramentas CP, com pré-pagamento de transporte,

remetendo o seu nome, morada, prova adequada da data de aquisição e breve descrição do

defeito. CP reserva-se o direito de reparar ou substituir gratuitamente os Produtos defeituosos.

As reparações ou substituições encontram-se garantidas, como acima descrito, para o restante

período da garantia original. A única responsabilidade de CP e o vosso recurso exclusivo ao

abrigo desta Garantia está limitado a reparação ou substituição do Produto defeituoso. (Não

Existem Quaisquer Outras Garantias Expressas Ou Implícitas E CP Não Será Responsável

Por Danos Especiais, Consequenciais Ou Supervenientes, Ou Quaisquer Outros Danos,

Custos Ou Despesas, Excepto Apenas O Custo Ou Despesa Ou Reparação Ou Substituição

Acima Descrito.)

Instruções Originais

seja o m, assim como a cópia total ou parcial. Isto aplica-se particularmente a

marcas comerciais, denominações de modelos, números de peças e desenhos.

Utilize somente peças autorizadas. A Garantia ou a Responsabilidade pelo

Produto não cobrem danos ou o mal funcionamento causados pela utilização

de peças não autorizadas.

3/4" (19mm)

C132200 (3/4") NPT

C104093 (3/4") NPT

C132195 (3/4") NPT

5/8" (16mm)

130

3/4" (19mm)
