CP7120

Hammer

Norsk

(Norwegian)

INSTRUKSJONSHÅNDBOD

Maskintype:

Trykkluftdrevet verktøy med 1/2 tommes skaft for bruk med meisel og

diverse 1/2 tomme tilbehør, Nåler - Ingen annen bruk er tillatt.

Krav til lufttilførsel

1. Fyll verktøyet med 6.3 bar (90 psig) ren, tørr luft. Høyere trykk

reduserer verktøyets levetid betraktelig.

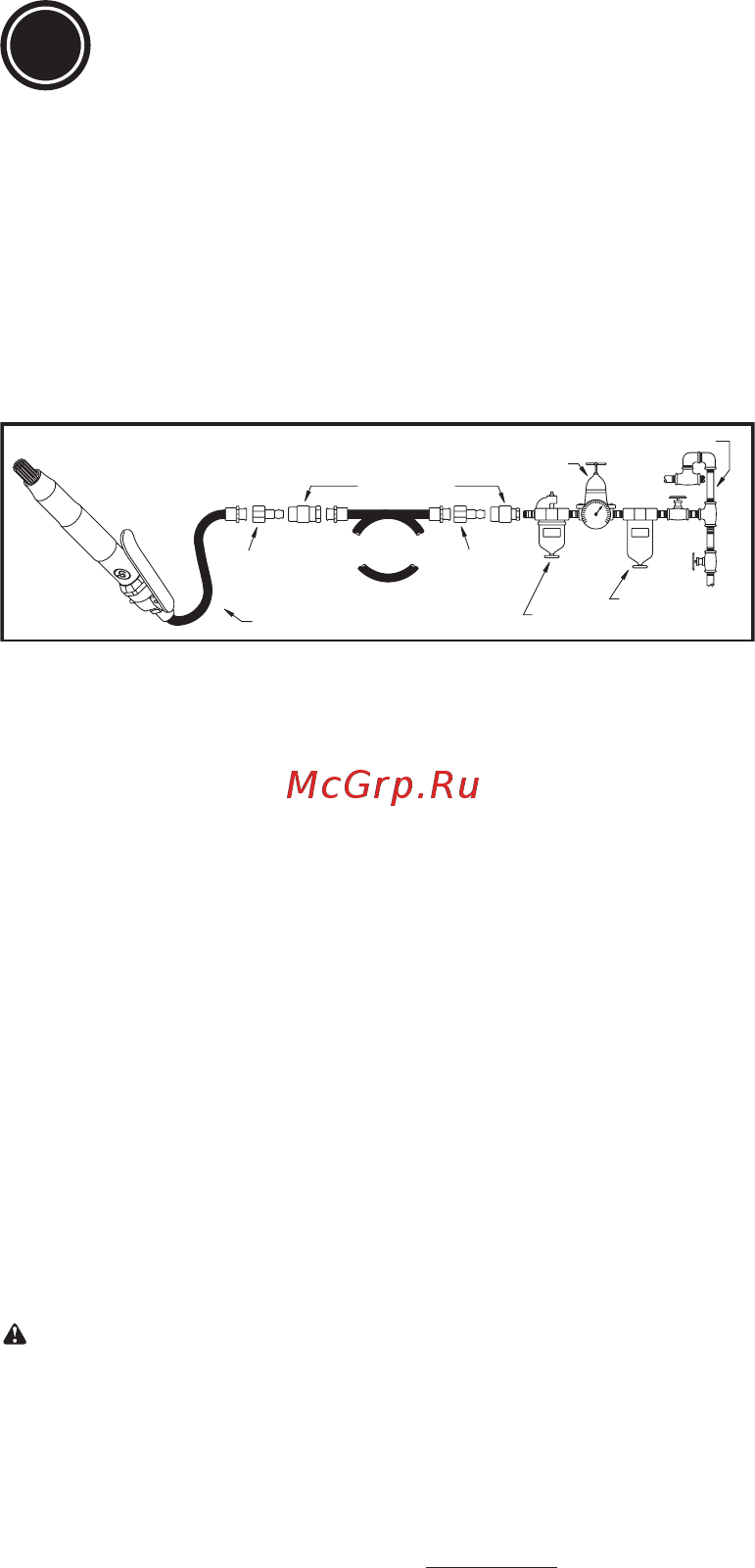

2. Kople verktøyet til luftlinjen ved å bruke rør, slanger og

armaturstørrelser som vises i diagrammet.

Smøring

Bruk et smøremiddel for luftledninger med SAE #10-olje som er

justert til to dråper i minuttet. Hvis du ikke kan bruke et smøremiddel

for luftledninger, skal du fylle trykkluftsmotorolje i inntaket én gang

om dagen.

Bruk

For meiselbanker

1. Skyv inn munnstykket og vri det til det åpne sporet. Trekk deretter

nåleholderen ut av huset.

2. Fjern slitte nåler fra holderen og skift dem ut med nye nåler. Pass på

at nålehodene passer inn i de forsenkede hullene i nåleholderen.

3. Skyv nålene gjennom fjæren og munnstykket. Kontroller at stempelet

ikke er ødelagt, og at det er korrekt plassert inne i sleidehuset.

4. Smør hele nåleenheten med et lett strøk med olje. Sett den sammen

igjen ved å skyve nåleholderen inn i huset igjen, plassere sporet og

tappen overett, skyve inn og vri til det sitter.

For meiselbanker

1. For å sette inn meiselen skal du trykke på løkken på

festeanordningens side, skyve meiselen inn i sylinderen og deretter

slippe løkken.

2. Plasser meiselens skjærekant mot arbeidsobjektet og trykk inn

avløseren.

Obs: Bruk ikke verktøyet uten at meiselen er i sylinderen, eller

la meiselen bli drevet ut av sylinderen. Hvis stempelet slår mot

sylinderveggen vil det oppstå innvendig skade.

Vedlikehold

1. Demonter og inspiser trykkluftsmotoren og regulatorenheten hver

tredje måned hvis verktøyet brukes daglig. Skift skadde eller slitte

deler.

2. Deler som er utsatt for stor slitasje er understreket i delelisten.

3. For at stillstandstiden skal holdes på et minimum, anbefales følgende

servicesett:

Justeringspakke: 2050506933

Tekniske data

1/2 tommer skaft

Luftforbruk: 15 cfm (7.4 l/s)

Lufttrykk 90 psi (6.3 bar)

Bordiameter og slag: 1 x 1,1 in. (25x28 mm)

BPM: 4800

Opplysninger om støy og vibrasjon*

Lydtrykksnivå

88 dB(A)

Usikkerhet 3 dB(A), i samsvar med EN ISO 15744. For lydtrykk, legg til

11 dBA.

Vibrasjonsverdi

a=11.4 m/s², Usikkerhet k=3.4 m/s² re. ISO 28927-9

Opplysninger om støy og vibrasjon

Alle verdier er aktuelle ved dato for denne utgivelsen. For siste

informasjon vennligst besøk cp.com.

Opplyste verdier ble oppnådd ved tester som brukes i

laboratorier i overensstemmelse med uttalte standarder og er

ikke tilstrekkelige til bruk ved risikovurdering. Verdier målt på

enkeltarbeidsplasser kan være høyere enn opplyste verdier.

Faktiske eksponeringsverdier og risiko for skade som erfares

av en enkelt bruker er unike og er avhengig av måten brukeren

arbeider på, arbeidsstykket og arbeidsstasjonens utforming, så

vel som eksponeringstid og brukerens fysiske tilstand. Vi, Chicago

Pneumatic, kan ikke holdes ansvarlige for konsekvenser ved

bruk av opplyste verdier isteden for verdier som reekterer faktisk

eksponering, og den enkeltes risikovurdering i en situasjon på

arbeidsplassen som vi ikke har kontroll over.

Verktøyet kan forårsake hånd/armvibrasjonssyndrom hvis bruken

ikke håndteres på riktig måte. En EU-veiledning om styring av

hånd-armvibrasjon er å nne på http://www.humanvibration.com/

EU/VIBGUIDE.htm

Vi anbefaler at bedriftshelsetjenesten gjennomfører et program

for å avdekke tidlige tegn på vibrasjonseksponering, slik at

prosedyrene kan endres for å bidra til å unngå fremtidig svekkelse.

BEGRENSET GARANTI FRA PRODUSENTEN

Begrenset garanti: “Produktene” fra Chicago Pneumatic Tool Co. LLC

(“CP”) garanteres å være fri for mangler i materialer og utførelse i ett

år fra kjøpsdato. Denne garantien omfatter selvsagt ikke produkter

som har blitt utsatt for misbruk, feil bruk eller modikasjoner,

eller som har blitt reparertav andre enn CP eller CPs autoriserte

vedlikeholdsrepresentanter. Dersom et produkt fra CP er funnet å være

mangelfullt i materiale eller utførelse innen ett år fra kjøpsdato, skal det

returneres til et av CPs fabrikk-vedlikeholdssentre eller til et autorisert

vedlikeholdssenter for CP-verktøy, med forhåndsbetalt frakt, ditt navn og

adresse vedlagt, tilstrekkelig bevis for kjøpsdato, og en kort beskrivelse

av feilen. CP reparerer eller erstatter etter eget skjønn defekte produkter

kostnadsfritt. Reparasjoner og erstattede deler garanteres som beskrevet

ovenfor i resten av den opprinnelige garantiperioden. Under denne

garantien er CPs ansvar og din godtgjørelse kun begrenset til reparasjon

eller erstatning av det defekte produktet. (Den ovennevnte garantien

gjelder i stedet for alle andre garantier eller vilkår, det være seg

uttrykte eller underforståtte, inkludert alle garantier eller vilkår

angående salgbarhet eller hensiktsmessighet for et bestemt formål.

CP skal ikke holdes ansvarlig for tilfeldige, indirekte eller bestemte

skader, eller andre skader, kostnader eller utgifter, det være seg

direkte eller indirekte, med unntak av det ansvar som er spesisert

ovenfor.)

Opprinnelige instruksjoner

Med enerett. Uautorisert bruk eller ettertrykk av innholdet eller

deler av dette, er forbudt. Dette gjelder særlig varemerker,

modellbtegnelser, delenumre og tegninger. Bruk bare originaldeler.

Skade eller funksjonsfeil forårsaket av at det er brukt uoriginale deler

dekkes ikke av garantien eller Chicago Pneumatics produktansvar.

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)
