MANUALE DELLE ISTRUZIONI

Tipo di prodotto:

Tipo di prodotto Utensile pneumatico per codolo da 1/2” da usare con

scalpello e con diversi accessori con codolo da 1/2” , Aghi- Atri usi non

sono permessi.

Alimentazione

1. Alimentare l’utensile con aria pulita e secca a 6.3 bar. Una pressione

più elevata riduce drasticamente la durata dell’utensile.

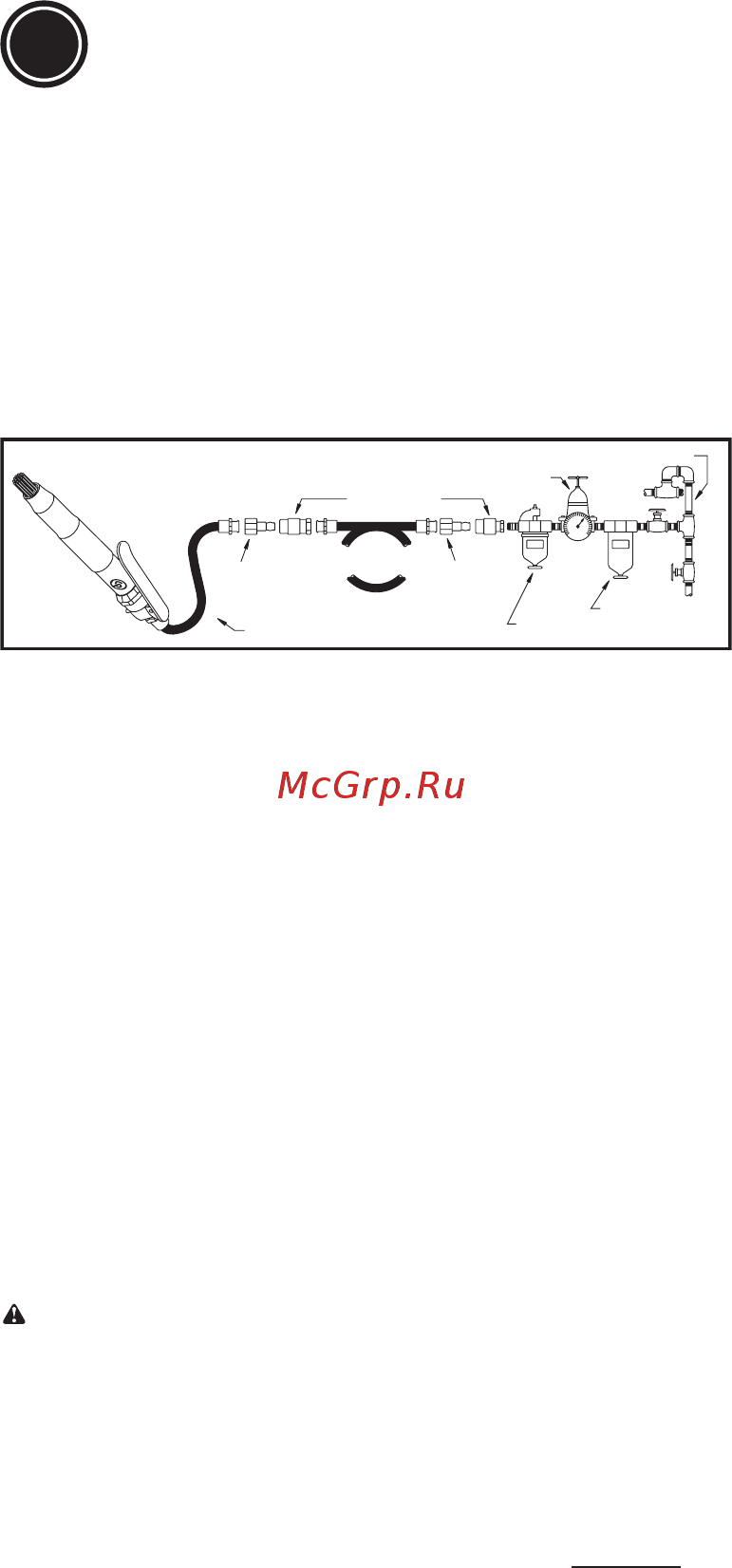

2. Collegare il dispositivo alla conduttura dell’aria attraverso il tubo, il

tubo essibile e le niture mostrate nella gura.

Lubricazione

Usare un lubricatore di linea con olio SAE #10 regolato a due gocce

al minuto. Se non si dispone di un lubricatore di linea, aggiungere

olio per motori ad aria nell’apposita apertura una volta al giorno.

Funzionamento

Per misuratore ad aghi

1. Introdurre il gruppo anteriore e ruotarlo verso la fessura aperta,

quindi estrarre il gruppo degli aghi dall’alloggiamento.

2. Rimuovere gli aghi usurati dal supporto e sostituirli con aghi nuovi,

assicurandosi che le teste degli aghi si adattino perfettamente ai fori

svasati del supporto.

3. Far scivolare gli aghi attraverso la molla e la parte terminale

anteriore. Controllare che l’unità di guida non sia danneggiata e che

sia inserita correttamente nell’alloggiamento.

4. Lubricare l’intero gruppo degli aghi applicando un leggero strato di

olio. Rimontare facendo scorrere il gruppo nell’alloggiamento, allinearlo

alla fessura, quindi spingere e ruotare per ssarlo in posizione.

Per misuratore a scalpello

1. Per inserire lo scalpello, premere l’anello sul fermo al lato, spingere

lo scalpello nel cilindro e rilasciare l’anello.

2. Posizionare il lato tagliente dello scalpello contro l’area di lavoro e

premere la levetta di comando.

Attenzione: Non far funzionare l’utensile senza lo scalpello nel

cilindro o permettere che lo scalpello fuoriesca dallo stesso. Se

il pistone colpisce la parete del cilindro, si potrebbero vericare

danni interni.

Manutenzione

1. Se l’utensile viene utilizzato ogni giorno, smontare e controllare il

motore ad aria ed il gruppo regolatore ogni tre mesi. Sostituire le

parti usurate o danneggiate.

2. I componenti particolarmente soggetti ad usura sono sottolineati

nella lista dei pezzi di ricambio.

3. Per mantenere il tempo di inattività al minimo, si raccomanda l’uso

dei kit di manutenzione:

Kit Di Manutenzione: 2050506933

Dati tecnici

Gambo da 1/2 pollici

Consumo aria: 15 cfm (7.4 l/s)

Pressione aria 6.3 bar

Alesaggio e corsa: 1 x 1,1 pollici (25x28 mm)

BPM: 4800

Dichiarazione relativa al rumore e alle

vibrazioni*

Livello di pressione acustica

88 dB(A)

Incertezza 3 dB(A), a norma EN ISO 15744. Per la potenza acustica,

aggiungere 11 dB(A).

Valore delle vibrazioni

a=11.4 m/s² , Incertezza k=3.4 m/s², rif. ISO 28927-9

Dichiarazione relativa al rumore e alle vibrazioni

Tutti i valori sono vigenti alla data della presente

pubblicazione. Per informazioni più recenti, visitare

www.cp.com.I valori dichiarati sono stati ottenuti da test eseguiti in

laboratorio in conformità con le norme stabilite e non sono adeguati

per l’uso nella valutazione dei rischi. I valori rilevati in determinati

luoghi lavorativi possono essere superiori ai valori dichiarati. I valori

di esposizione reali e il rischio di pericolo a cui il singolo utente è

soggetto sono esclusivi e dipendono dal modo in cui la persona lavora,

dal pezzo in lavorazione e dalla struttura dell’area di lavoro, nonché

dai tempi di esposizione e dalle condizioni siche dell’utente. Noi,

Chicago Pneumatic, non possiamo essere ritenuti responsabili per le

conseguenze derivanti dall’uso dei valori dichiarati, anziché di valori che

riettono l’esposizione effettiva, nella specica valutazione di eventuali

rischi in un luogo lavorativo su cui non abbiamo alcun controllo. Se non

utilizzato in modo idoneo, questo utensile può provocare la sindrome da

vibrazioni manobraccio. Per una guida UE sulla gestione delle vibrazioni

mano-braccio, consultare l’indirizzo internet http://www.humanvibration.

com/EU/VIBGUIDE.htm

Si raccomanda l’adozione di un programma di controllo sanitario

nalizzato a individuare i primi sintomi di un’eventuale esposizione alle

vibrazioni, afnché sia possibile modicare le procedure di gestione e

aiutare a prevenire disabilità signicative.

GARANZIA LIMITATA DEL FABRICANTE

Garanzia Limitata: La Chicago Pneumatic Tool Co. LLC (“CP”) garantisce

che i suoi prodotti (i “Prodotti”) saranno esenti da difetti di materiale e di

fabbricazione per un anno a decorrere dalla data di acquisto. La garanzia

è valida solo per i Prodotti acquistati nuovi presso la CP o i rivenditori

autorizzati. Questa garanzia non è valida se i Prodotti CP sono stati usati

in modo improprio, manomessi, modicati o riparati da persone diverse

dal personale CP o di un Centro di assistenza CP. Nel caso in cui uno

dei Prodotti CP presenti entro un anno dalla data di acquisto difetti di

materiale o di fabbricazione, recapitarlo a un Centro di assistenza CP

con le spese di trasporto pagate, allegando il proprio nome e indirizzo,

la prova della data di acquisto e una breve descrizione del difetto

rilevato. La CP riparerà o sostituirà gratuitamente, a sua discrezione, i

Prodotti difettosi senza alcuna spesa da parte dell’acquirente. Eventuali

riparazioni o sostituzioni sono garantite come descritto sopra per il resto

del periodo di garanzia originario. La garanzia è limitata alla riparazione

o alla sostituzione del prodotto difettoso. (Non vi sono altre garanzie

esplicite o implicite e inoltre la CP non sarà responsabile di danni

incidentali, indiretti o speciali o per altri danni, costi o spese

eccezione fatta per i costi o le spese di riparazione o di sostituzione

come descritto sopra.)

Istruzioni originali

contenuto o di parte del contenutoè proibito. Questo vale in particolar

modo per i marchi registrati, le descrizioni dei modelli, i numeri delle parti

e i graci. Si consiglia l’utilizzo di parti originali non è coperto da garanzia

o da responsabilità per danni causati da prodotto difettoso.

Italiano

(Italian)

CP7120

Martello

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)
