CP7120
Hamer
Nederlands
(Dutch)
NL
GEBRUIKSAANWIJZING
Machine-type:
Pneumatisch gereedschap met 1/2 schacht voor gebruik met een beitel
en verschillende 1/2 schachthulpstukken, Naalden - Ander gebruik niet
toegestaan.
Luchttoevoervereisten
1. Sluit het gereedschap aan op schone, droge lucht met een druk van
6.3 bar (90 psig). Een hogere druk verkort de levensduur van het
gereedschap aanzienlijk.

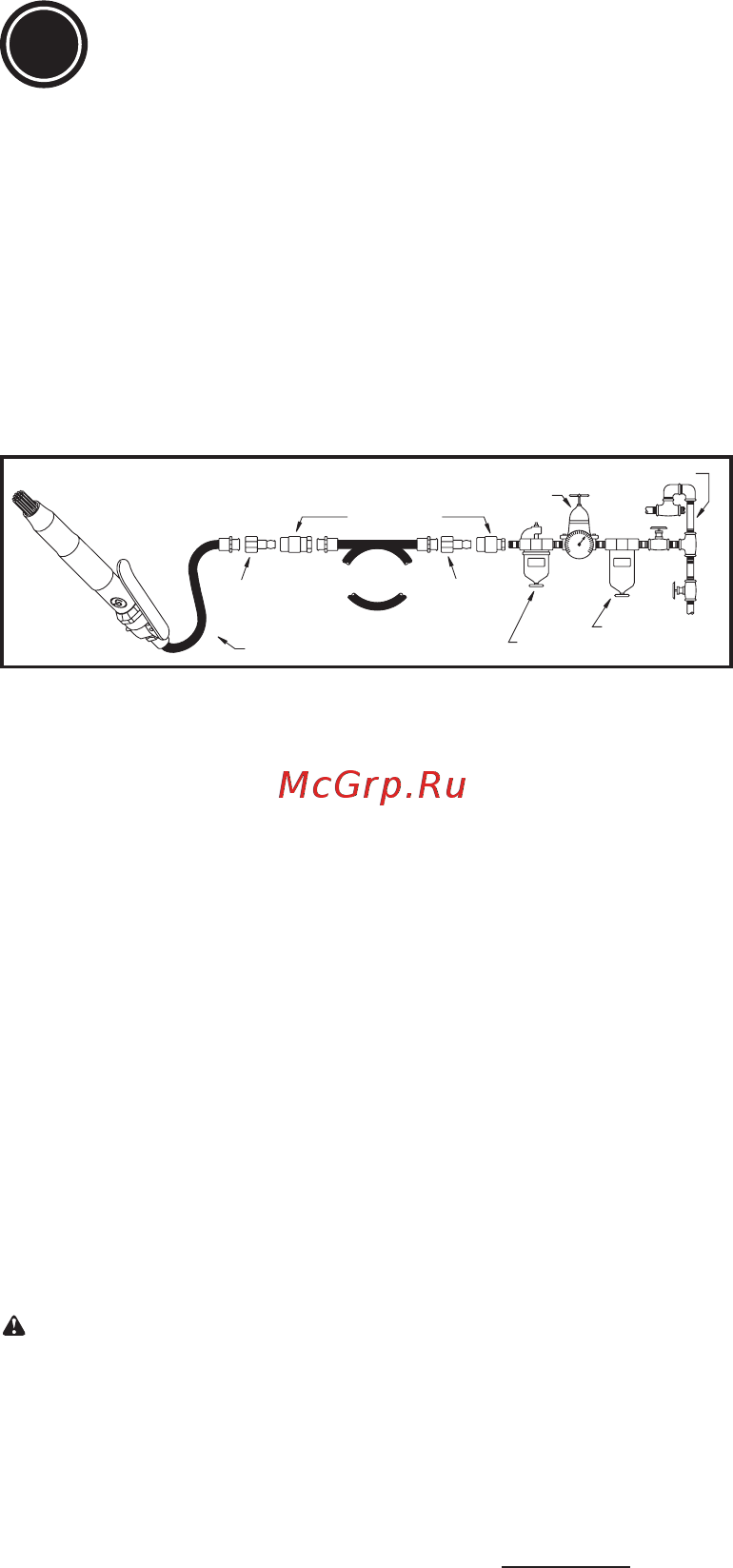

2. Sluit het gereedschap op lucht aan met pijp, slang en koppelstuk van
de in het diagram aangegeven maten.
Smering
Gebruik een luchtleiding-smeerinrichting met SAE#10-olie, afgesteld
op twee (2) druppels per minuut. Als geen gebruik kan worden
gemaakt van een luchtleiding-smeerinrichting, voegt u een maal per
dag luchtmotorolie aan de inlaat toe.
Bediening
Voor naaldklopper
1. Druk het voorste gedeelte naar binnen en draai het om de sleuf te
openen. Trek de naalden vervolgens uit de behuizing.
2. Verwijder versleten naalden uit de houder en vervang ze door
nieuwe. Verzeker u ervan dat de naaldkoppen in de verzonken
openingen in de naaldhouder passen.
3. Schuif de naalden door de veer en het voorstuk. Controleer of de
drijver niet beschadigd is en correct in de behuizing geplaatst is.
4. Smeer alle naalden met een dun laagje olie. Zet het geheel weer in
elkaar door het in de behuizing te schuiven, de sleuf uit te lijnen en
dan het naar binnen te drukken en op zijn plaats te draaien.
Voor bijtelklopper
1. Plaats de beitel door de beugel op de borging aan de kant te
drukken, druk de beitel in de cylinder en laat de beugel los.
2. Plaats de snijkant van de beitel tegen het werkstuk en druk de
trekker in.
Waarschuwing: Gebruik het gereedschap niet zonder beitel in
de cylinder en laat de beitel niet uit de cylinder gedreven worden.
Interne schade resulteert als de plunjer de cylinderwand kan raken.
Onderhoud
1. Demonteer en controleer onderdelen van luchtmotor en
regulateureenheden elke drie (3) maanden wanneer de machine
dagelijks wordt gebruikt. Vervang beschadigde of versleten
onderdelen.
2. Bijzonder slijtage-gevoelige onderdelen staan onderstreept in de
onderdelenlijst.
3. Om de stilstandtijd tot een minimum te beperken worden de
volgende onderhoudsstes aanbevolen:
Afstelset: 2050506933
Technische Gegevens
schacht van 1/2 inch
Luchtverbruik: 15 cfm (7.4 l/s)
Werkdruk 6.3 bar (90 psi)
Boring en slag: 1 x 1,1 in. (25x28 mm)
BPM: 4800
Verklaring m.b.t. geluid en trillingen*
Geluidsdrukniveau
88 dB(A)
Onzerkerheid 3 dB(A), in overeenstemming met EN ISO 15744. Voor
geluidsvermogen, 11 dB(A) bijvoegen.
Trillingswaarde
a=11.4 m/s² , Onzerkerheid k=3.4 m/s², re. ISO 28927-9
Verklaring m.b.t. geluid en trillingen
Alle waarden zijn geldig vanaf de datum van deze
publicatie. Bezoek voor de meest recente informatie cp.com
Deze opgegeven waarden zijn verkregen uit laboratoriumtests
overeenkomstig de opgegeven normen en zijn niet voldoende voor
gebruik in risicobeoordeling. Op individuele werkplekken gemeten
waarden kunnen hoger zijn dan de opgegeven waarden. De feitelijke
blootstellingswaarden en het door een individuele gebruiker ervaren
risico van letsel zijn uniek en hangen af van de manier waarop de
gebruiker werkt, het ontwerp van het werkstuk en het werkstation alsook
van de blootstellingstijd en de fysieke conditie van de gebruiker. Wij,
Chicago Pneumatic, kunnen niet aansprakelijk worden gesteld voor de
gevolgen van het gebruik van de opgegeven waarden, in plaats van
waarden die de feitelijke blootstelling weergeven, bij een individuele
risicobeoordeling op een werkpleksituatie waarover wij geen controle
hebben.
Dit gereedschap kan het hand-armtrillingssyndroom
veroorzaken als het niet correct
wordt gebruikt. Een EU-richtlijn voor het beheren van hand-arm-trillingen
treft u aan op de website
http://www.humanvibration.com/EU/VIBGUIDE.htm
Wij adviseren een gezondheidscontrole op te zetten om al in een
vroegstadium symptomen te kunnen waarnemen die gerelateerd
zouden kunnen zijn aan blootstellingen aan trillingen, zodat
managementprocedures aangepast kunnen worden om toekomstig
letsel te voorkomen.
Originele instructies
Copyright 2010, Chicago Pneumatic Tool Co. LLC
Alle rechten voorbehouden. Onbevoegd gebruik of kopiëren van de
inhoud of een deel daarvan is verboden. Dit geldt in het bijzonder voor
handelsmerken, modelbenamingen, onderdeelnummers en teken.
Gebruik uitsluitend goedgekeurde onderdelen. Schade ofstoringen,
veroorzaakt door het gebruik van niet-goedgekeurde onderdelen,
worden niet door de garanite of productaansprakelijkheid gedekt.
BEPERKTE GARANTIE VAN DE FABRIKANT
Beperkte Garantie: De “Produkten” van de Chicago Pneumatic Tool Co.
LLC (“CP”) zijn gegarandeerd vrij van fouten in materiaal en afwerking
tot een jaar na aankoop. Deze Garantie geldt alleen voor Produkten die
nieuw zijn gekocht bij CP of geautoriseerde dealers. Deze Garantie is
niet van toepassing op produkten die verkeerd dan wel oneigenlijk zijn
gebruikt of zijn gewijzigd, of zijn gerepareerd door anderen dan CP of
geautoriseerde servicediensten. Als een Produkt van CP binnen een
jaar na aankoop gebreken vertoont in materiaal of afwerking, kunt u
het inleveren bij een CP-Bedrijfsservicedienst of erkende servicedienst
van CP-gereedschappen, met vooruitbetaling van transportkosten,
onder vermelding van uw naam en adres, bewijs van aankoop met
aankoopdatum en een korte beschrijving van het mankement. CP zal,
naar eigen goeddunken, defecte Produkten kosteloos repareren of
vervangen. Reparaties of vervangingen zijn als hierboven beschreven
gegarandeerd voor de rest van de oorspronkelijke garantieperiode.
De enige aansprakelijkheid van CP en uw rechten op grond van deze
garantie zijn beperkt tot reparatie of vervanging van het defecte Produkt.
(Er Worden Geen Andere Garanties Bedoeld Of Geïmpliceerd En
CP Is Niet Aansprakelijk Voor Incidentele, Indirecte Of Speciale
Schade, Of Enige Andere Schade, Kosten Of Uitgaven, En Vergoedt
Alleen De Kosten Of Uitgaven Voor Reparatie Of Vervanging Zoals
Hierboven Beschreven.)
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
CA048361 (1/2")
CA048362 (1/2")
CA048360 (1/2")
3/8" (10mm)
3/8" (10mm)
