CP7120

Hammer

Dansk

(Danish)

BRUGSANVISNING

Maskintype:

Pneumatisk værktøj med 1/2” skaft til mejsler og forskelligt 1/2”

tilbehør, nåle – Ingen anden brug er tilladt.

Krav til luftforsyning

1. Tilfør værktøjet 6.3 bar (90 psi) ren, tør luft. Et højere tryk vil

stærkt reducere værktøjets levetid.

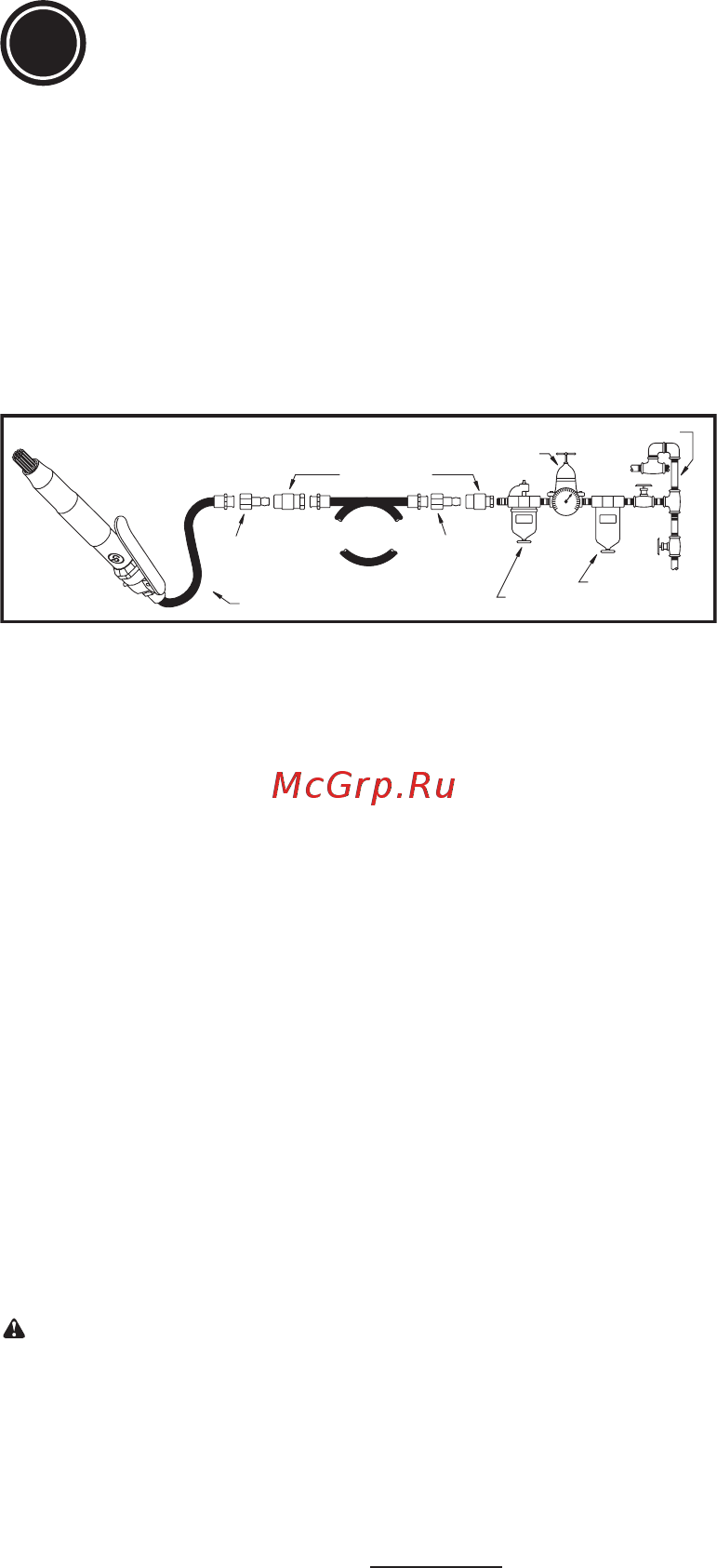

2. Tilslut værktøjet til lufttilførsel ved at bruge rør-, slange- og

ttingstørrelser der vises i guren.

Smøring

Brug trykluftsmøring med SAE 10 olie, justeret til to (2) dråber

pr. minut. Kan trykluftsmøring ikke benyttes, tilføres luftindtaget

trykluftmotorolie en gang dagligt.

Drift

Til nålehammer

1. Skub forenden af værktøjet indad og drej til den åbne spalte,

nålesamlingen kan derefter trækkes ud fra huset.

2. Fjern slidte nåle fra holderen og udskift med nye nåle, idet

det sikres, at nålehovederne passer i de forsænkede huller i

nåleholderen.

3. Skub nålene gennem fjederen og det forreste næsestykke.

Se efter, at drivstykket ikke er beskadiget og at det er korrekt

placeret i huset.

4. Smør hele nålesamlingen med et tyndt lag olie. Saml værktøjet

igen ved at skubbe forenden ind i huset igen, stille spalten på

linie og dernæst skubbe helt ind og dreje forenden for at låse

den i position.

Til mejselhammer

1. Man isætter mejslen ved at trykke løkken på holderen til side,

presse mejslen ind i cylinderen og slippe løkken.

2. Placér mejslens kant mod arbejdsstedet, og tryk trykkeren ind.

OBS! Benyt ikke værktøjet uden mejsel i cylinderen, og lad

ikke mejslen glide ud af cylinderen. Det vil afstedkomme

intern skade, hvis stemplet rammer cylindervæggen.

Vedligeholdelse

1. Adskil og inspicér trykluftmotoren og regulatoren hver tredje

måned, hvis værktøjet benyttes dagligt. Udskift slidte og

beskadigede dele.

2. Reservedele med stor slitage er understreget i reservedelslisten.

3. For at begrænse uvirksomheden anbefales følgende servicesæt:

Tuningssæt: 2050506933

Tekniske specikationer

1/2 in skaft

Luftforbrug: 15 cfm (7.4 l/s)

Lufttryk 6.3 bar (90 psi)

Cylinderdiameter og slaglængde: 1 x 1,1 in. (25x28 mm)

BPM: 4800

Støj- og vibrationsdeklaration*

Lydtryksniveau

88 dB(A)

Usikkerhed 3 dB(A), i henhold til EN ISO 15744. For

lydstyrkeniveauet tillægges 11 dB(A).

Vibrationsniveau

a=11.4 m/s² , Usikkerhed k=3.4 m/s², i henhold til ISO 28927-9

Støj- og vibrationsdeklaration

Alle værdier er aktuelle på datoen for denne publikation. Se www.

cp.com for at få de seneste oplysninger

De ovenstående værdier blev opnået under laboratorieforsøg i

overensstemmelse med de ovenstående standarder og er ikke

tilstrækkeligt grundlag til vurdering af risiko forbundet med brug

af udstyret. Værdier målt på det individuelle arbejdsområde kan

være højere end de ovennævnte værdier. Den faktiske udsættelse

for skadelig støj eller vibration og den risiko, der opleves af

brugeren, er enestående afhængige af den måde, individet

arbejder på, og hvordan arbejdsområdet er anlagt, såvel som

udsættelsens varighed og brugerens fysiske kondition. Vi, Chicago

Pneumatic, kan ikke påtage os noget ansvar for anvendelse af

de ovenstående v rdier i stedet for anvendelse af værdier, der er

opnået i den faktiske arbejdssituation, som grundlag for vurdering

af risiko forbundet med brug i en arbejdssituation, vi ikke har

nogen kontrol over.

Dette værktøj kan fremkalde hånd-armvibrationssyndrom,

hvis brugen af det ikke styres på hensigtsmæssig vis.En EU-

vejledning i styring af hånd-arm-vibration kan ndes på

http://www.humanvibration.com/EU/VIBGUIDE.htm

Vi anbefaler et helbredsovervågningsprogram, så tidlige symptomer

på vibrationseksponering kan blive opdaget, og delsesprocedurerne

kan ændres mhp. at forebygge fremtidige skader.

FABRIKANTENS BEGRÆNSEDE GARANT

Begrænset garanti: “Produkterne” fra Chicago Pneumatic Tool Co.

LLC (“CP”) garanteres fri for fejl i materialer og udførelse i et år fra

købsdatoen. Denne garanti er kun gældende for produkter, der er

købt nye fra CP eller dets autoriserede forhandlere. Denne garanti

er naturligvis ikke gældende for produkter, der er blevet mishandlet,

misbrugt, modiceret eller repareret af andre end CP eller dets

autoriserede servicerepræsentanter. Hvis et CP-produkt ndes defekt

i materiale eller udførelse inden for et år efter købsdatoen, returneres

det til et CP-fabriksservicecenter eller et autoriseret servicecenter for

CP-værktøj, med forsendelsesomkostningerne forudbetalt, samt Deres

navn og adresse, behørig kvittering for købsdato og en kort beskrivelse

af defekten. CP vil efter eget skøn reparere eller ombytte defekte

produkter uden beregning. Reparationer og ombytninger er omfattet af

ovenfor anførte garanti for den resterende originale garantiperiode. Cp’s

eneste forpligtigelse og Deres eneste retsmiddel under denne garanti

begrænses til reparation eller ombytning af det defekte produkt. (Denne

ovenstående garanti træder i stedet for alle andre garantier eller

betingelser, udtrykte og underforståede, inklusive enhver garanti

eller betingelse for salgbarhed eller egnethed til bestemte formål.

CP skal ikke holdes ansvarlig for hændelige, følge- eller specielle

skader, eller enhver anden skade, omkostning eller udgift, såvel

direkte som indirekte, udover hvad der specikt er angivet I det

ovenstående.)

Oprindelige anvisninger

Alle rettigheder forbeholdes. Al uautoriseret brug eller kopiering

af indholdet eller dele deraf er forbudt. Dette gælder specielt

varemærker, modelangivelser, reservedelsnumre og tegninger.

Brug kun autoriserede reservdele. Skade eller funktionsfejl, som er

forårsaget af anvendelse af uautoriserede dele, er ikke dækket af

nogen garanti eller produktansvar.

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)
