Sharp PN-Y436 [10/53] N вид сзади
![Sharp PN-Y326 [10/53] N вид сзади](/views2/1388666/page10/bga.png)
10
P

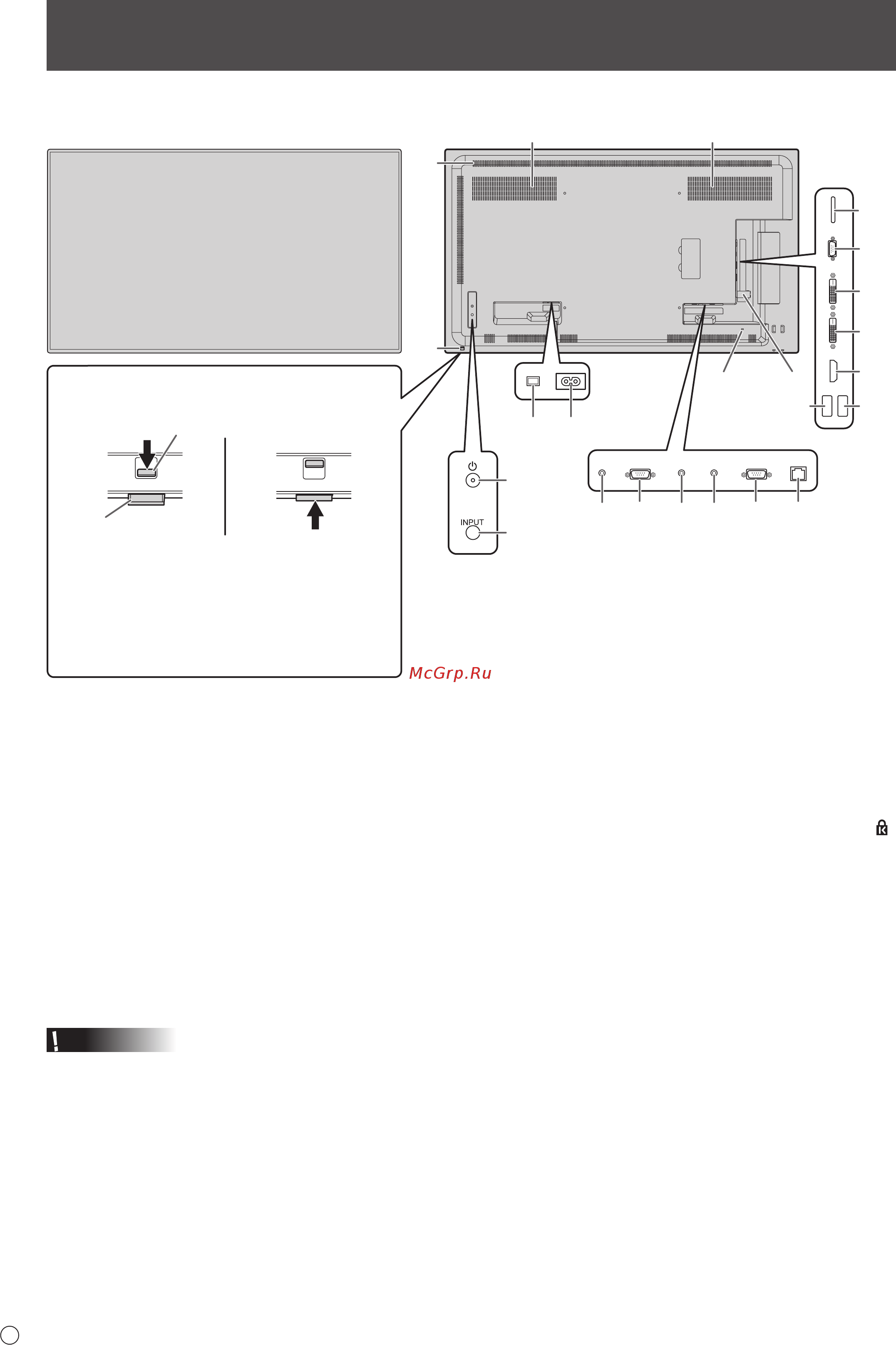

Название деталей
n
Вид сзади
Внимание
• По вопросам установки/ демонтажа дополнительных устройств обращайтесь к дилеру SHARP.
n
Вид спереди
8
2
17
18
19
16
6
20
2122
23
1110 12 13 14 15
3
4
5
7
1
9 9
16. Гнездо для карты SD (См. стр. 13.)
17. Входной разъем D-sub (См. стр. 12.)
18. Выходной разъем DVI-D (См. стр. 13.)
19. Входной разъем DVI-D (См. стр. 12.)
20. Входной разъем HDMI (См. стр. 12.)
21. USB-порт (См. стр. 12.)
22. Разъем электропитания (См. стр. 13.)
23.
Отверстие для присоединения защитного замка ( )
Имеется возможность присоединить защитный замок,
который можно приобрести в свободной продаже.
Отверстие для присоединения защитного замка
совместимо со стандартом Kensington MicroSaver
Security System.
1. ЖК панель
2. LED-индикатор питания/датчик для
дистанционного управления
(См. стр. 18, 17.)
3. Кнопка POWER (ПИТАНИЕ) (См. стр. 18.)
4. Кнопка вход (См. стр. 20.)
5. Главный выключатель питания (См. стр. 18.)
6.
Входной разъем питания переменного тока (См. стр. 14.)
7. Вентиляционные отверстия
8. Крышка флэш-накопителя USB (См. стр. 15.)
9. Динамики
10. Выходной разъем аудио (См. стр. 13.)
11. Выходной разъем RS-232C (См. стр. 13.)
12. PC входной разъем аудио (См. стр. 13.)
13. AV входной разъем аудио (См. стр. 13.)
14. Входной разъем RS-232C (См. стр. 13.)
15. Разъем LAN (См. стр. 13.)
n
Как извлекать LED-индикатор питания/
датчик для дистанционного управления
Извлечь. Поместить.
Рычаг
LED-индикатор питания/
датчик для дистанционного
управления
•
Чтобы извлечь LED-индикатор питания/датчик для
дистанционного управления, сдвиньте рычаг на
задней панели монитора. Чтобы поместить LED-
индикатор питания/датчик для дистанционного
управления внутрь монитора, прямо нажмите на него.
