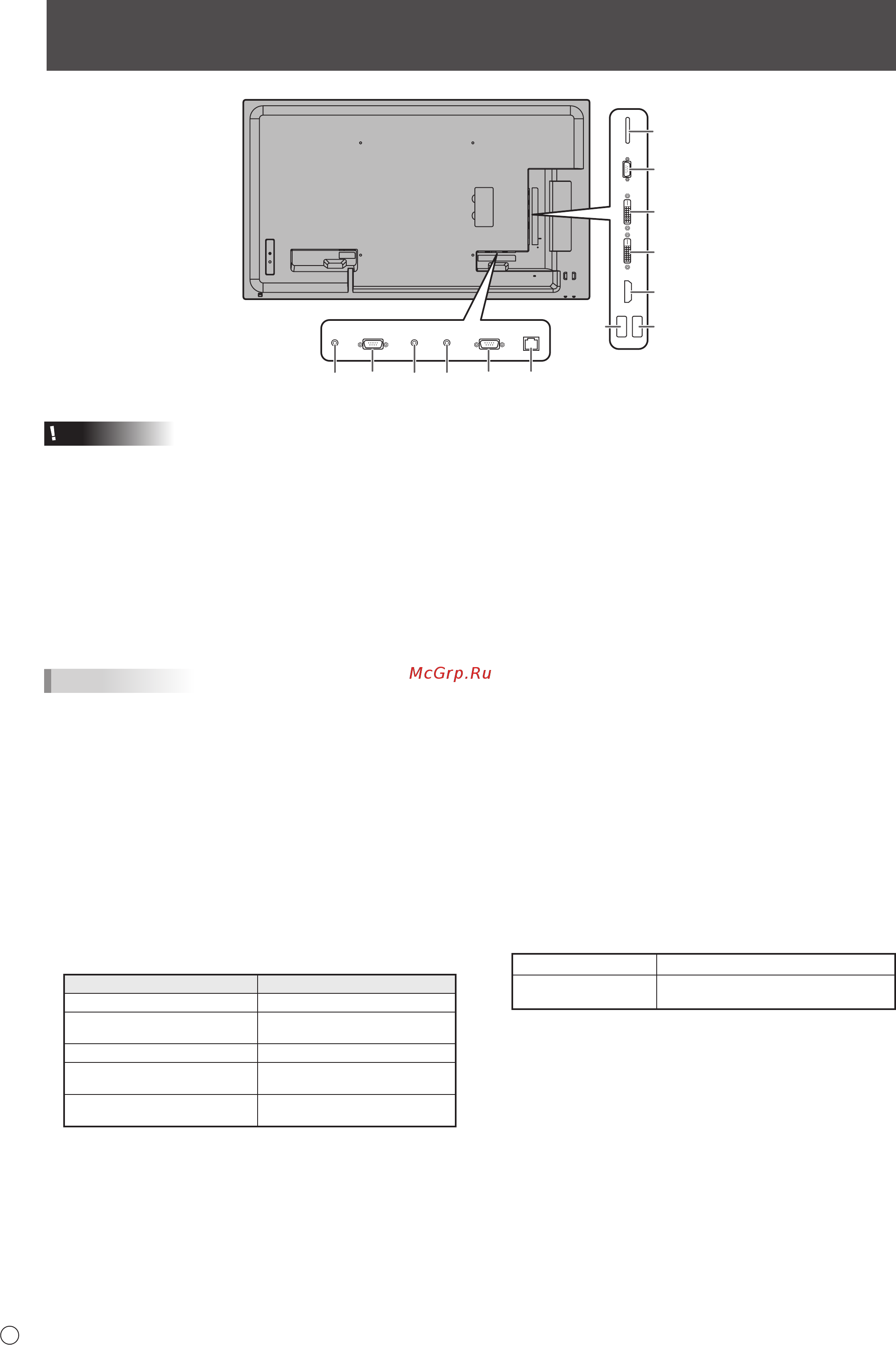

Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
•
Изображения могут отображаться неправильно в
зависимости от подсоединяемого компьютера (видеокарта).
• Используйте автоматическую настройку экрана при
передаче изображения экрана компьютера в первый раз
с помощью D-SUB[RGB], или при изменении настроек
компьютера. Экран настраивается автоматически, когда
AUTO <АВТО> в меню SCREEN <ЭКРАН> установлена
в ON <ВКЛ>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
•
В каждом из режимов входа используются следующие
входные разъемы.
Режим ввода
Входной разъем аудио
DVI-D PC входной разъем аудио
HDMI[PC], HDMI[AV]
Входной разъем HDMI /
PC входной разъем аудио*
D-SUB[RGB] PC входной разъем аудио
D-SUB[COMPONENT],
D-SUB[VIDEO]
AV входной разъем аудио
MEDIA PLAYER
<МЕДИА-ПРОИГРЫВАТЕЛЬ>
USB-порт /
Гнездо для карты SD
* Режим DVI, в котором сигнал HDMI не содержит
аудиосигнала.
1. Входной разъем HDMI
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI).
• Установите HDMI в INPUT SELECT <ВЫБОР ВХОДА>
в меню SETUP <УСТАНОВКА> в соответствии с
подключаемым устройством.
2. Входной разъем DVI-D
• Используйте имеющийся в продаже сигнальный
кабель (DVI-D 24-контактный).
3. Входной разъем D-sub
• Установите D-SUB в INPUT SELECT <ВЫБОР ВХОДА>
в меню SETUP <УСТАНОВКА> в соответствии с
подключаемым устройством.
• Для использования с D-SUB[VIDEO] подключите
зеленый терминал (терминал Y компонентного
видеокабеля или терминал G кабеля RGB) к
видеовыходу устройства.
4. USB-порт
• Подключайте к порту USB флэш-накопители USB.
• Не подключайте другие устройства USB, кроме флэш-
накопителей USB.
• Если используется USB-порт, не используйте гнездо
для карты SD. Одновременное их использование
невозможно.
• Перед извлечением флэш-накопителя USB отключайте
питание монитора.
• После подключения флэш-накопителя USB создайте в
корневой папке файлы “data.db” и “db.info”.
Поддерживаемые флэш-накопители USB
Файловая система FAT32
Емкость
До 32 ГБ
(максимальный размер файла – 2 ГБ)
• Если будет выполняться установка крышки флэш-
накопителя USB, используйте флэш-накопители
USB, размер которых не превышает 50 мм (Д) × 20
мм (Ш) × 12 мм (В).
• Не используйте флэш-накопители USB с функцией
безопасности или функцией защиты от записи.
• Используйте флэш-накопители USB, форма которых
позволяет вставить их в порт USB. Некоторые
флэш-накопители USB специальной формы
вставить нельзя. Вставляя флэш-накопитель USB,
не прилагайте чрезмерного усилия. Это может
повредить разъем и привести к неисправности.
Содержание
