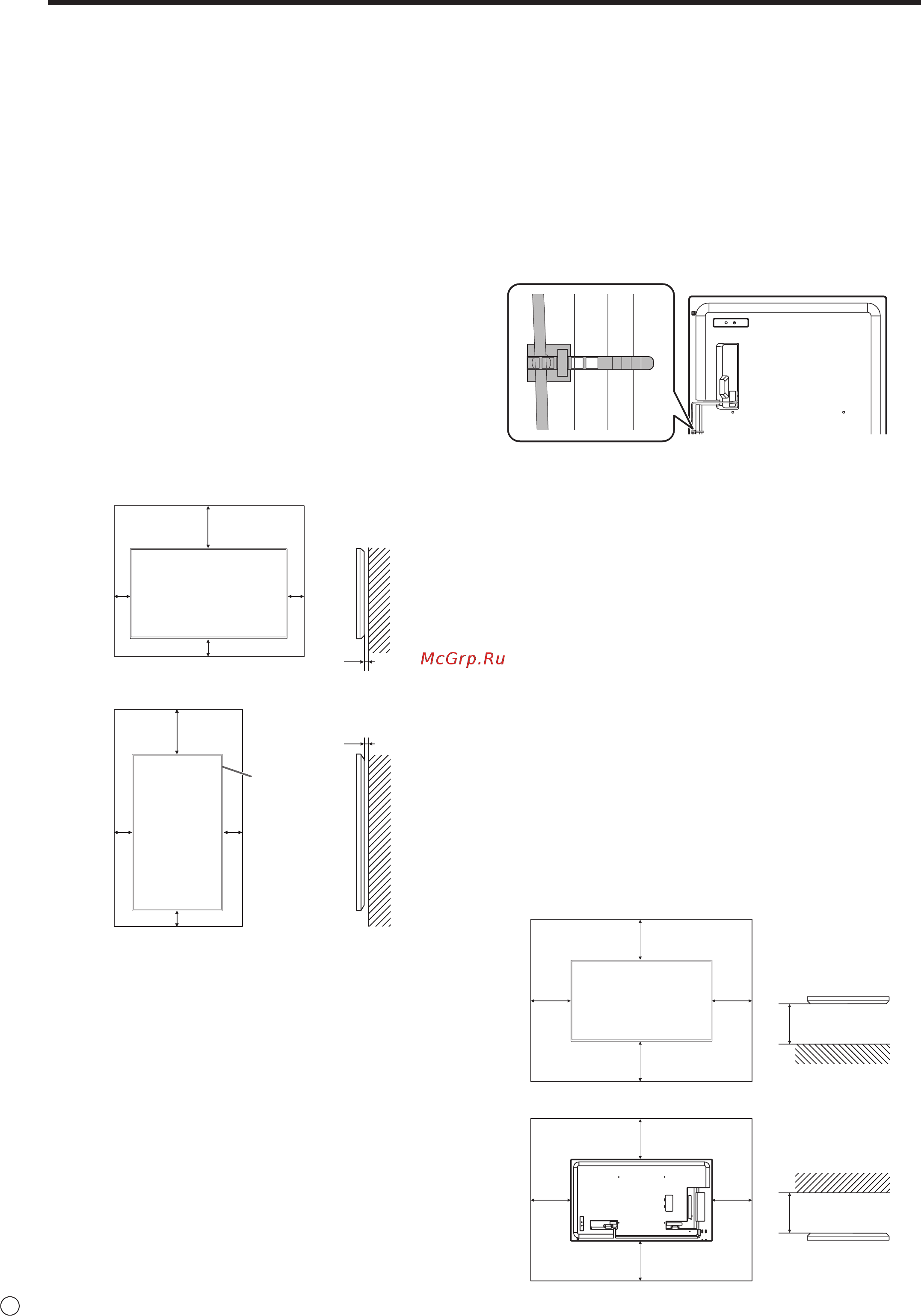

![Sharp PN-Y436 [8/53] Установка плашмя](/views2/1388666/page8/bg8.png)
8
P
• Монитор предназначен для эксплуатации в помещении.
• Требуется крепежный кронштейн, соответствующий
спецификации VESA.
• Поскольку монитор имеет большой вес,
проконсультируйтесь с дилером перед его установкой,
снятием или перемещением.
• Крепление монитора к стене требует специальных
навыков, поэтому такая работа должна выполняться
специалистами компании SHARP. Вам не следует
предпринимать попыток сделать эту работу
самостоятельно. Наша компания не несет какой-либо
ответственности за несчастные случаи или травмы,
вызванные плохим монтажом или неправильным
обращением.
• Монитор должен использоваться перпендикулярно по
отношению к поверхности, на которой он установлен.
При необходимости монитор может быть наклонен на
20 градусов вверх или вниз.
• Данный монитор должен эксплуатироваться при
температуре окружающей среды от 0°C до 40°C.
Обеспечьте вокруг монитора достаточно пространства,
чтобы предотвратить накопление тепла внутри его
корпуса.
7
7
200
50
200
50
50
50
50
50
LED- индикатор
питания
Единица измерения: мм
Для монитора в горизонтальной ориентации
Для монитора в вертикальной ориентации
Единица измерения: мм
•
Если сложно обеспечить достаточное пространство
по той или иной причине, например, из-за того, что
монитор устанавливается внутри кожуха или рядом
устанавливаются несколько мониторов, либо из-за
того, что температура окружающей среды выходит за
диапазон от 0°C до 40°C, установите вентилятор или
примите другие меры для того, чтобы температура
окружающей среды находилась в пределах требуемого
диапазона.
При установке рядом двух или более
мониторов необходимо оставлять между ними зазор
не менее 5 мм, чтобы предотвратить давление на
соседнее устройство или конструкцию вследствие
теплового расширения.
• Запрещается блокировать вентиляционные отверстия
монитора. Рост температуры внутри корпуса
монитора может привести к его неправильному
функционированию.
• Запрещается размещать монитор на устройствах,
генерирующих тепло.
• При установке монитора в вертикальной ориентации
придерживайтесь следующих рекомендаций.
Несоблюдение этих рекомендаций может привести к
возникновению неисправностей.
- Устанавливайте монитор таким образом, чтобы LED-
индикатор питания располагался на верхней стороне.
-
Установите THERMAL SENSOR SETTING <УСТАНОВКА
ТЕПЛОВОГО ДАТЧИКА.> в меню SETUP <УСТАНОВКА>
в PORTRAIT <ПОРТРЕТ>. (См. стр. 29.)
- Обязательно зафиксируйте шнур питания (входит в
поставку) с помощью прилагаемого зажима кабеля (с
креплением). При зажиме шнура питания, старайтесь
не подвергать воздействию шнур питания. Не
перегибайте шнур питания чрезмерно.
Установка плашмя
•
При эксплуатации монитора, расположенного плашмя на
поверхности (если монитор наклонен от вертикальной плоскости
на 20 градусов или более вперед или назад), обратитесь к
авторизованному дилеру SHARP, поскольку при таком креплении
должны соблюдаться специальные условия. Придерживайтесь
следующих рекомендаций. Несоблюдение этих рекомендаций
может привести к возникновению неисправностей.
- В меню настроек монитора установите для параметра
THERMAL SENSOR SETTING <УСТАНОВКА
ТЕПЛОВОГО ДАТЧИКА.> значение FACE UP <ВВЕРХ>
или FACE DOWN <ВНИЗ>.
(См. стр. 29.)
-
Эксплуатируйте монитор при температуре окружающей
среды в диапазоне от 0°C до 30°C. Чтобы предотвратить
накопление тепла внутри корпуса монитора, обеспечьте
пространство не менее 200 мм между монитором и потолком
или другой установочной поверхностью, а также окружающими
предметами. Если сложно обеспечить достаточное
пространство либо температура окружающей среды выходит за
диапазон от 0°C до 30°C, установите вентилятор или примите
другие меры для того, чтобы температура окружающей среды
находилась в пределах требуемого диапазона.
- Н
е нажимайте на ЖК панель с усилием и не
подвергайте ее ударам.
Единица измерения: мм
Единица измерения: мм
Установка плашмя (вверх)
200
200
Установка плашмя (вниз)
200
200
200
200
200
200
200
200
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ
