Для фиксации шнура питания и кабелей, подключенных к монитору сзади, можно использовать прилагаемые зажимы
кабеля (с креплением).
Внимание
• Крепите прилагаемые зажимы кабеля к плоской поверхности. Не крепите их на вентиляционных отверстиях.
• Перед креплением удалите пыль и загрязнения.

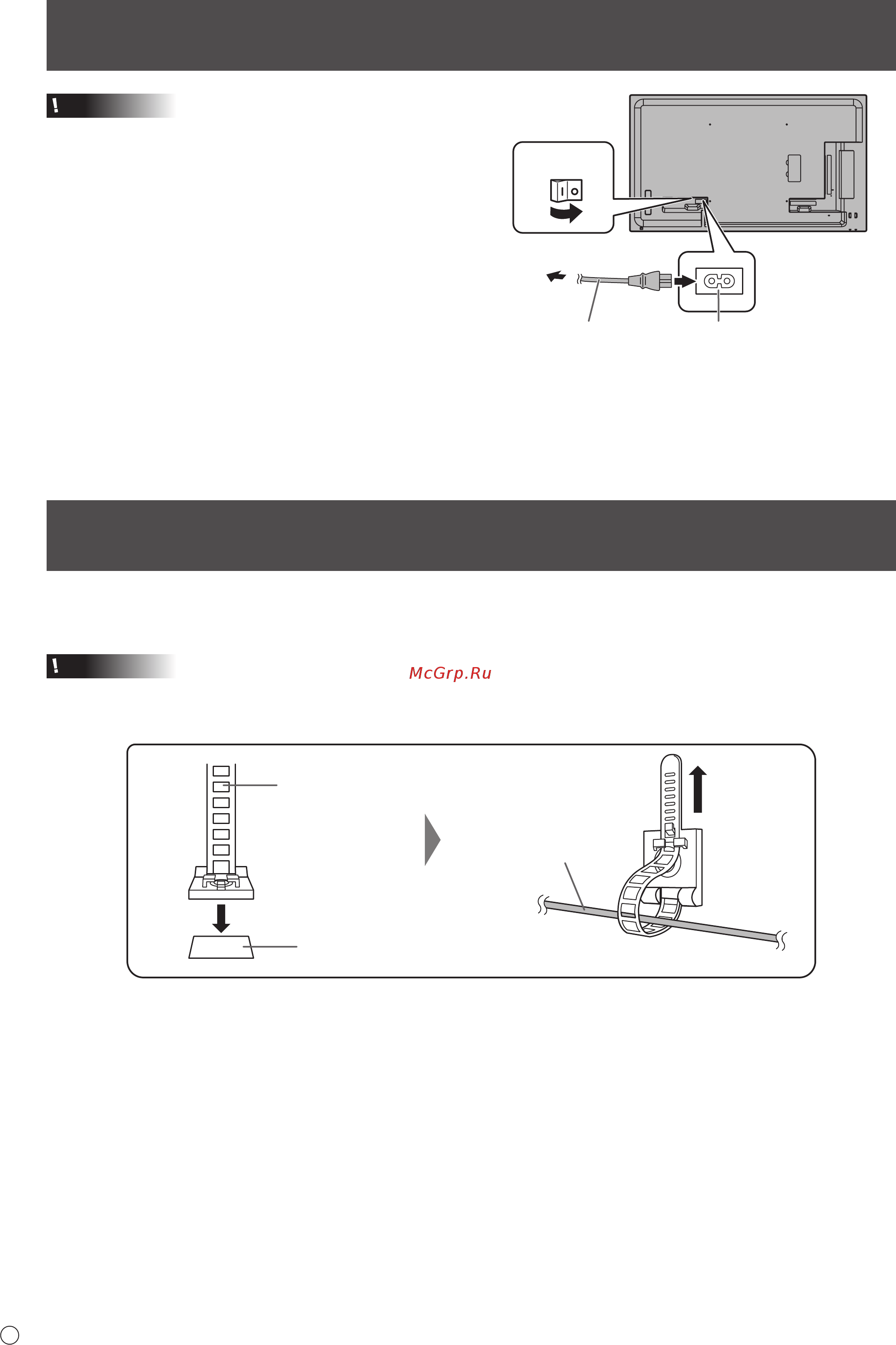

Присоединение шнура питания
Внимание
• Используйте только шнур питания, входящий в
комплект поставки монитора.
1. Выключите главный выключатель питания.
2. Вставьте вилку шнура питания (входит в комплект
поставки) в разъем питания переменного тока.
3. Вставьте вилку шнура питания (входит в комплект
поставки) в розетку питания переменного тока.
1
2
3
Главный выключатель
питания
Входной разъем питания
переменного тока
Для разъема питания
Шнур питания
(входит в комплект
поставки)
Подключение кабелей
Зажим кабеля
(с креплением)
Место крепления
Кабель
