Спецификации
n

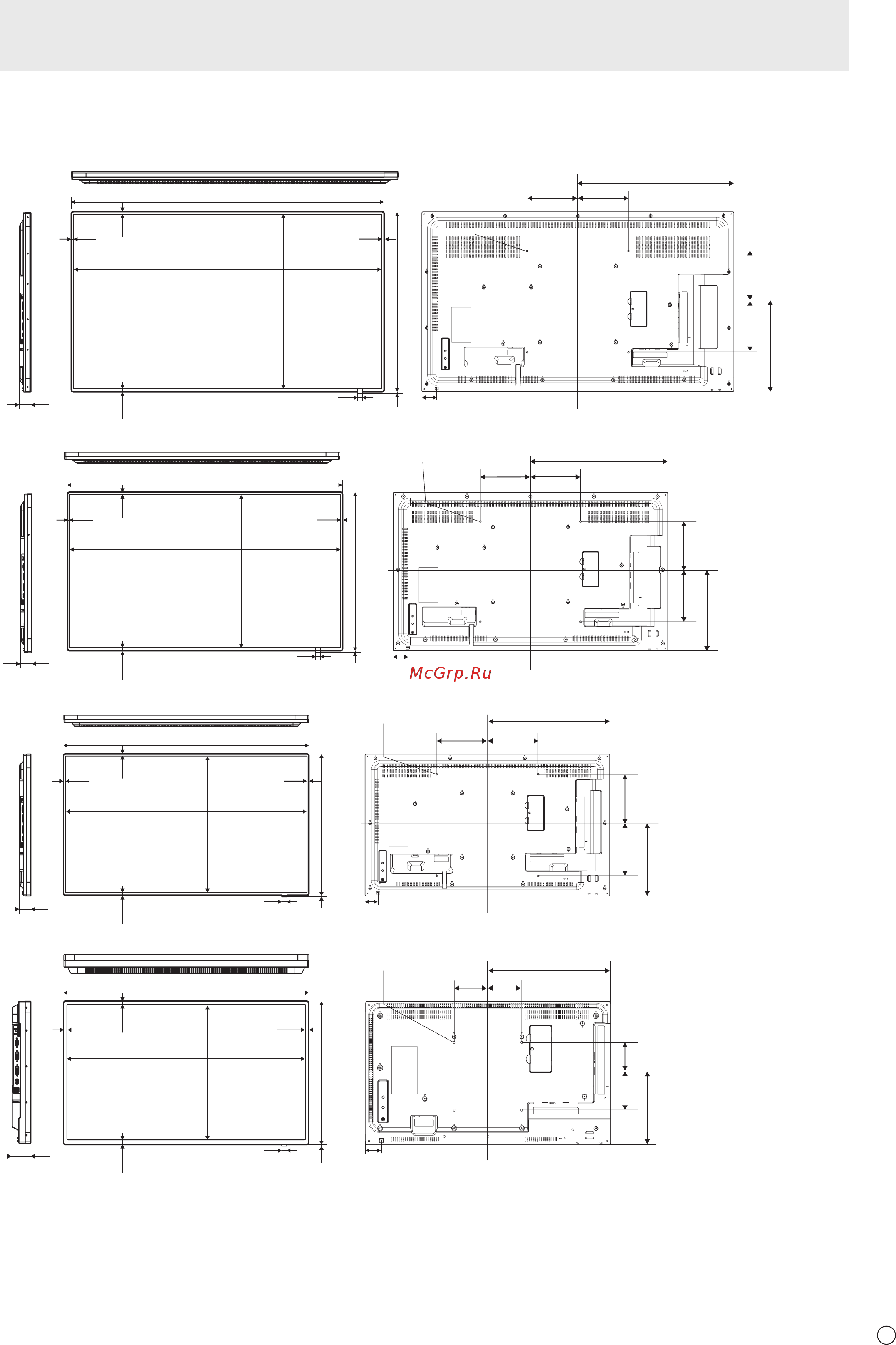

Чертежи с указанием размеров
Имейте в виду, что указанные значения являются приблизительными.
Ширина видимой части экрана (1214)
Высота видимой
части экрана (685)
710
1233
46
Ширина видимой части экрана (1078)
634
1097
46
200 200
200 200
Ширина видимой
части экрана (946)
Высота видимой
части экрана (534)
559
965
46
200 200
56
Ширина видимой
части экрана (703,5)
Высота видимой
части экрана (398)
424
724,5
100 100
Единица измерения: мм
Отверстия VESA *
Отверстия VESA *
Отверстия VESA *
Отверстия VESA *
Высота видимой
части экрана
(609)
[PN-Y556]
[PN-Y496]
[PN-Y436]
[PN-Y326]
4
17
59
358
9,5
9,5 9,5
616,5
15,5
4
17
59
320
9,5
9,5 9,5
548,5
15,5
197 203
197 203
17
52
282,5
9,5
9,5 9,5
482,5
4
15,5
197 203
17
47
214,5
10,5
10,5 10,5
362,25
4,5
15,5
88 112
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA.
SHARP рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести к
падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к повреждению
изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм резьбы. Используйте
кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум 4-кратный вес монитора.
