6
D

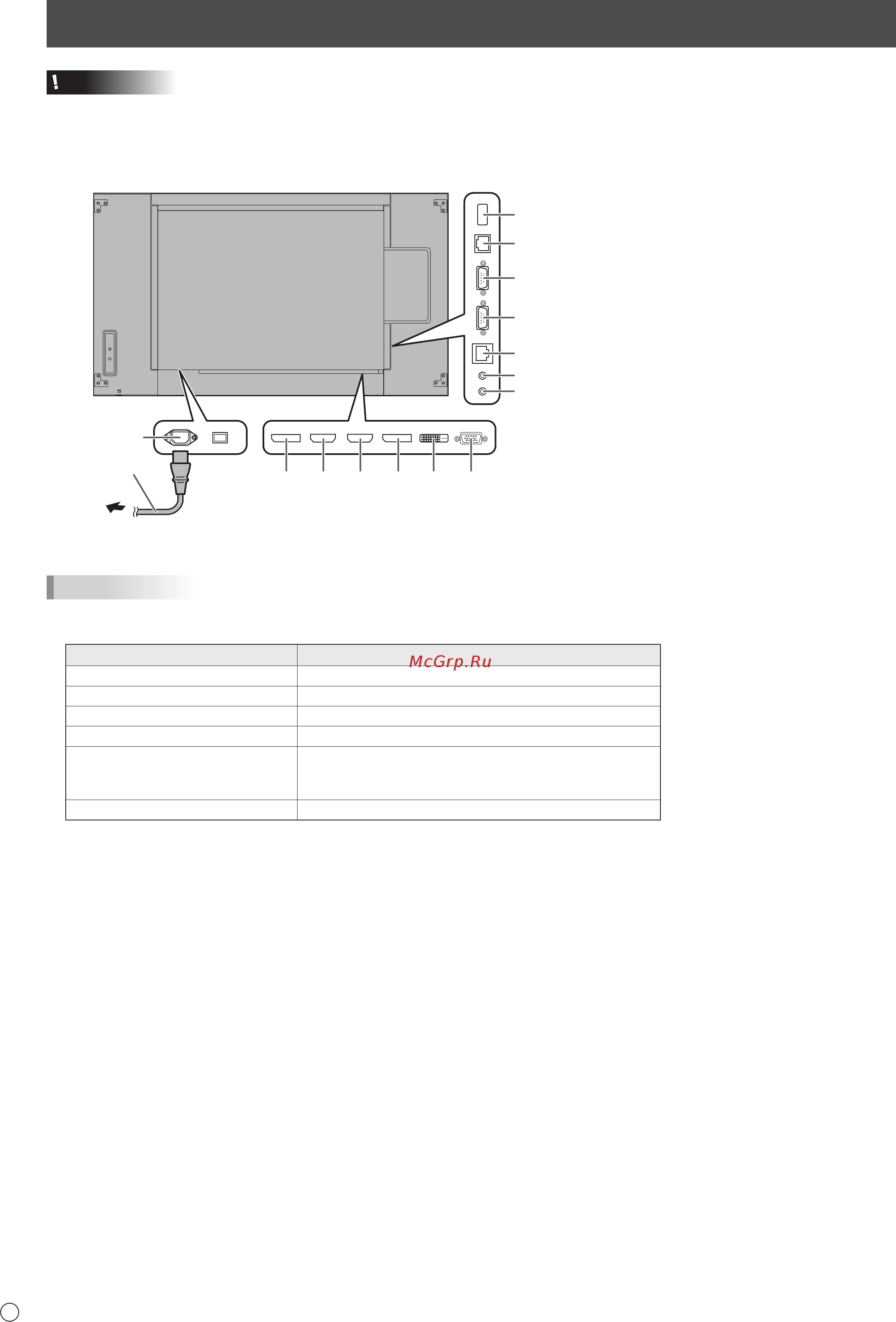

Anschlüsse
Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen.
Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
TIPPS
• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü
SETUP <KONFIG.> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.
Eingangsmodus
Audioeingangsanschluss (Werkseinstellung)
DVI-D Audio Eingangsanschluss
DisplayPort
DisplayPort-Eingangsanschluss
HDMI1 HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]>
Audio Eingangsanschluss
OPTION * Erweiterungssteckplatz
* Wenn Sie den Erweiterungssteckplatz für die Erweiterung der Funktionen verwendet haben.
• Die Begriffe HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Assocation.
• Adobe, Acrobat, und Acrobat Reader sind in den USA und/oder anderen Ländern entweder geschützte Warenzeichen oder
Warenzeichen von Adobe Systems Incorporated.
• Alle andere Warenzeichen und Produktnamen sind Eigentum der jeweiligen Gesellschaften.
1. Netzkabelbuchse
2. DisplayPort-Ausgangsanschluss
3. HDMI1-Eingangsanschluss
4. HDMI2-Eingangsanschluss
5. DisplayPort-Eingangsanschluss
6. DVI-D-Eingangsanschluss
7. D-Sub-Eingangsanschluss
8. 5 Volt-Versorgungsanschluss
9. LAN-Anschluss
10. RS-232C-Ausgangsanschluss
11. RS-232C-Eingangsanschluss
12. Optionaler Anschluss
13. Audio-Ausgangsanschluss
14. Audio Eingangsanschluss
1
2
345
6
7
8
9
10
11
12
13
14
Zur Steckdose
Netzkabel
(im Lieferumfang
enthalten)
