133
RU
Примечание
Установка в соответствии с желаниями заказчика.

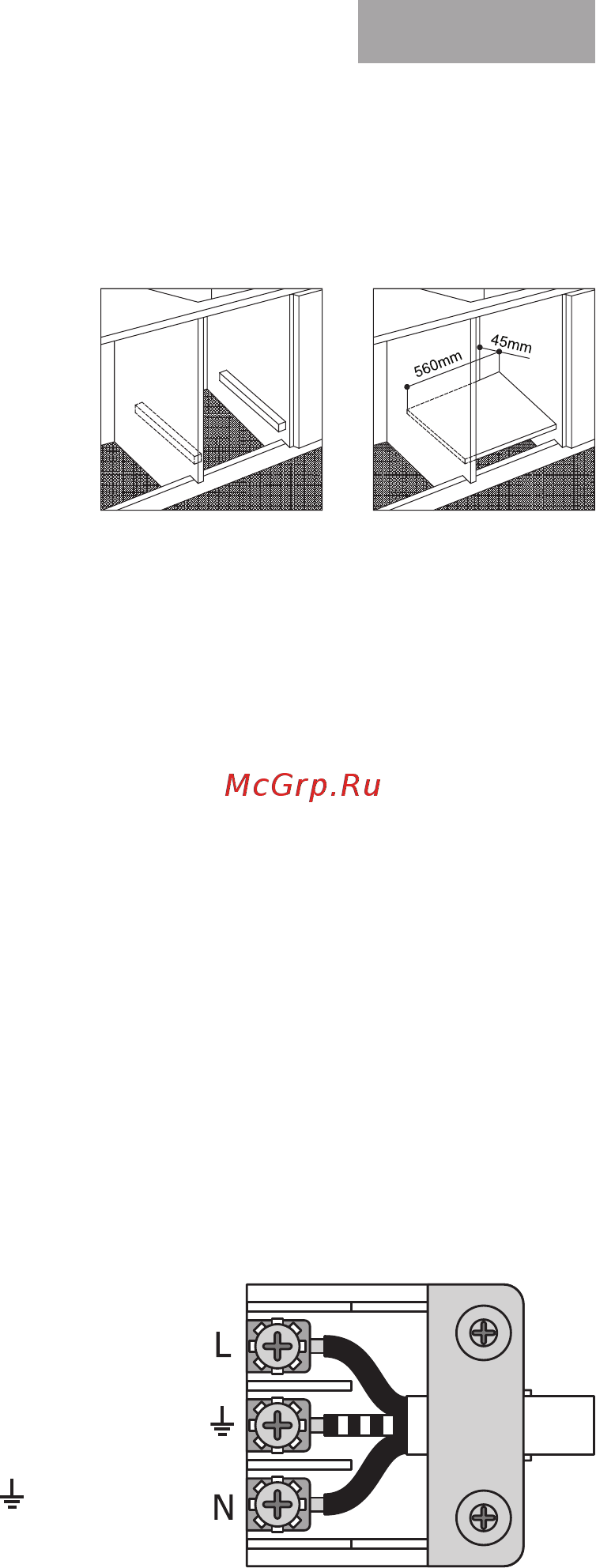

Для обеспечения достаточной вентиляции, заднюю стенку шкафа необходимо убрать,
расположив духовку на двух деревянных планках. Если духовка размещается на целой
плоской поверхности, должен иметься проем с размерами не менее 45 x 560 мм.
Панели соседних шкафов должны
быть изготовлены из термостойкого
материала. В частности, шкафы, имеющие
облицованный фасад, должны собираться
с использованием клея, выдерживающего
температуру не менее 100°C.
В соответствии с действующими нормами
и стандартами безопасности, контакт с электрическими частями духовки после ее установки
должен быть невозможен.
Все части, обеспечивающие безопасную работу прибора, должны сниматься только
с помощью инструмента.
Для закрепления духовки в шкафу, откройте дверцу духовки и присоедините ее, вставив
4 самореза по дереву в 4 отверстия по периметру рамы.
7.2. Электрические подключения
Духовки, оснащенные трехполюсным питающим кабелем, сконструированы для работы на
переменном токе напряжением и частотой, указанными на приборе и в руководстве по обслуживанию.
Подключение встраиваемой духовки к электрической сети должно производиться только
к сети переменного тока через правильно смонтированную розетку с защитным заземляющим
контактом.
Необходимо убедиться, что вилка и розетка легко совмещаются друг с другом.
Сечение проводки должно соответствовать потребляемой модности и иметь достаточную
изоляцию.
Соединительный шнур не должен касаться греющихся поверхностей духовки и нагреваться до
температуры на 50°С выше комнатной.
7.2.1. Установка кабеля питания
Отверните винты и снимите крышку входного щитка.
Присоедините провода в следующем порядке:
- голубой - к клемме N (нейтральный провод),
- коричневый - к клемме L (фазовый провод),
- желто-зеленый - к клемме “земля” .
Установите на место крышку входного щитка.
