Руководство по эксплуатации серии FS 1 Перед использованием
~ 3 ~

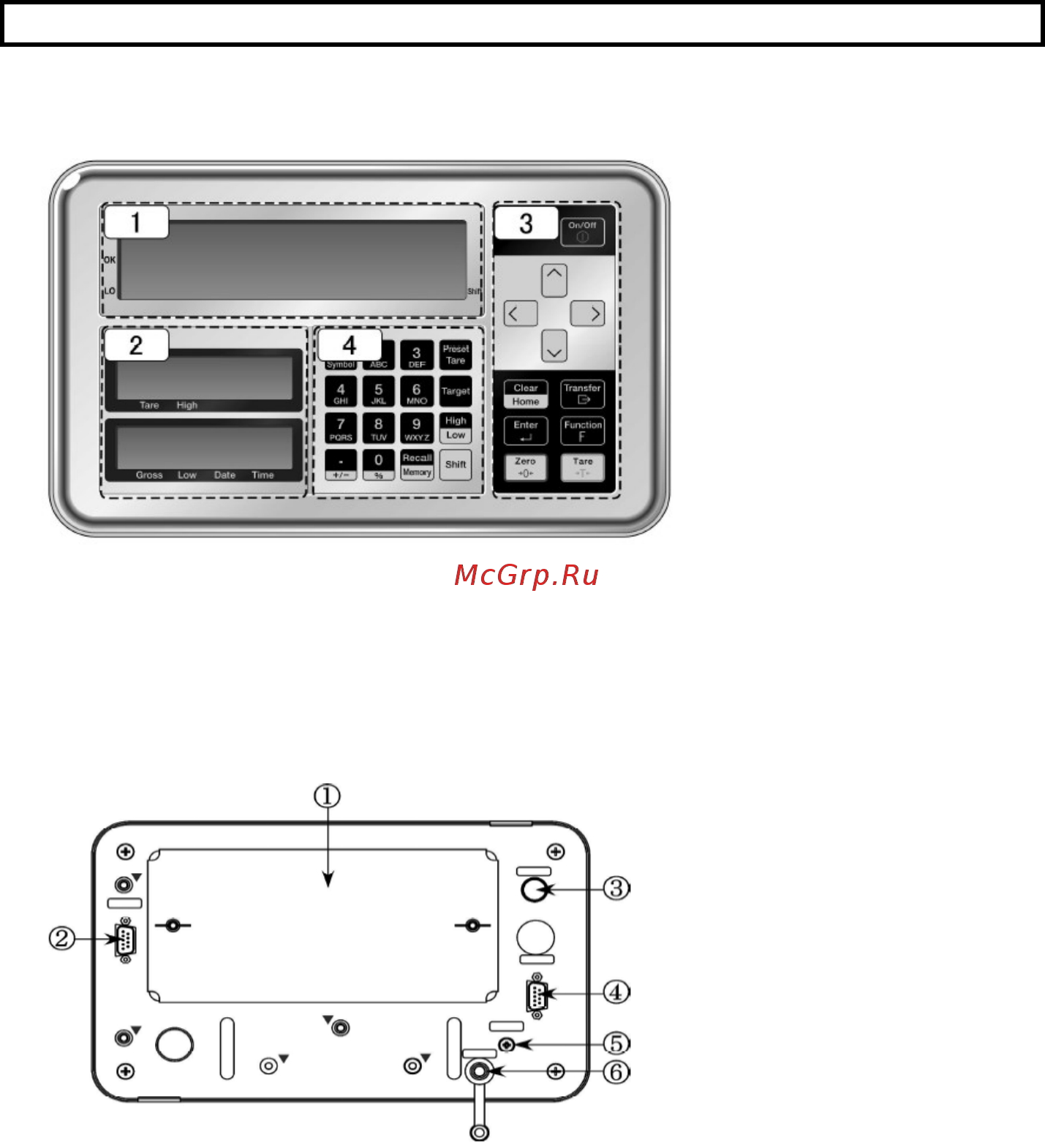

1-2 Названия и функции каждого компонента.
Вид спереди
1
Основной дисплей (LCD)
3
Основные клавиши управления
2
Дополнительные дисплеи (Только i03)
4
Цифровая клавиатура
Вид сзади
1
Крышка батарейного отсека
2
Выход стандарта RS-232C-2 (D-sub 9 pin male)
3
Разъём кабеля весов
4
Выход стандарта RS-232C-1 (D-sub 9 pin male)
3
Контакт заземления
6
Разъём подключения адаптера питания
