Руководство по эксплуатации серии FS 6 Функции внешнего ввода-вывода
~ 45 ~
6 Функции внешнего ввода / вывода
Эти функции используются для коммуникации с внешними периферийными устройствами.

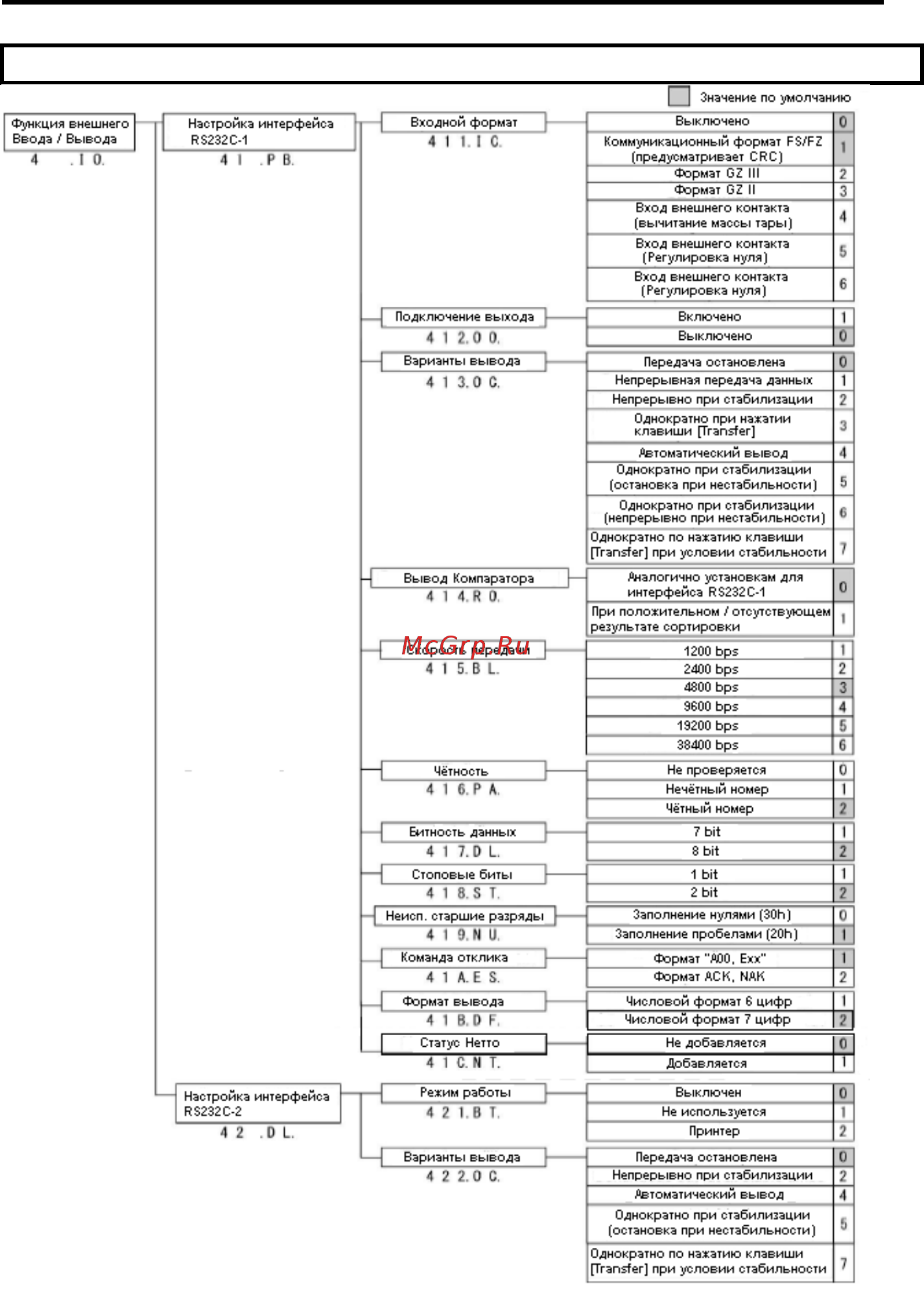

6-1 Иерархия функций внешнего ввода / вывода.
