7 Функции блокировки Руководство по эксплуатации серии FS
~ 56 ~
7 Функции блокировки. .
Используются для настройки ограничений прав доступа к меню и функционалу клавиш.

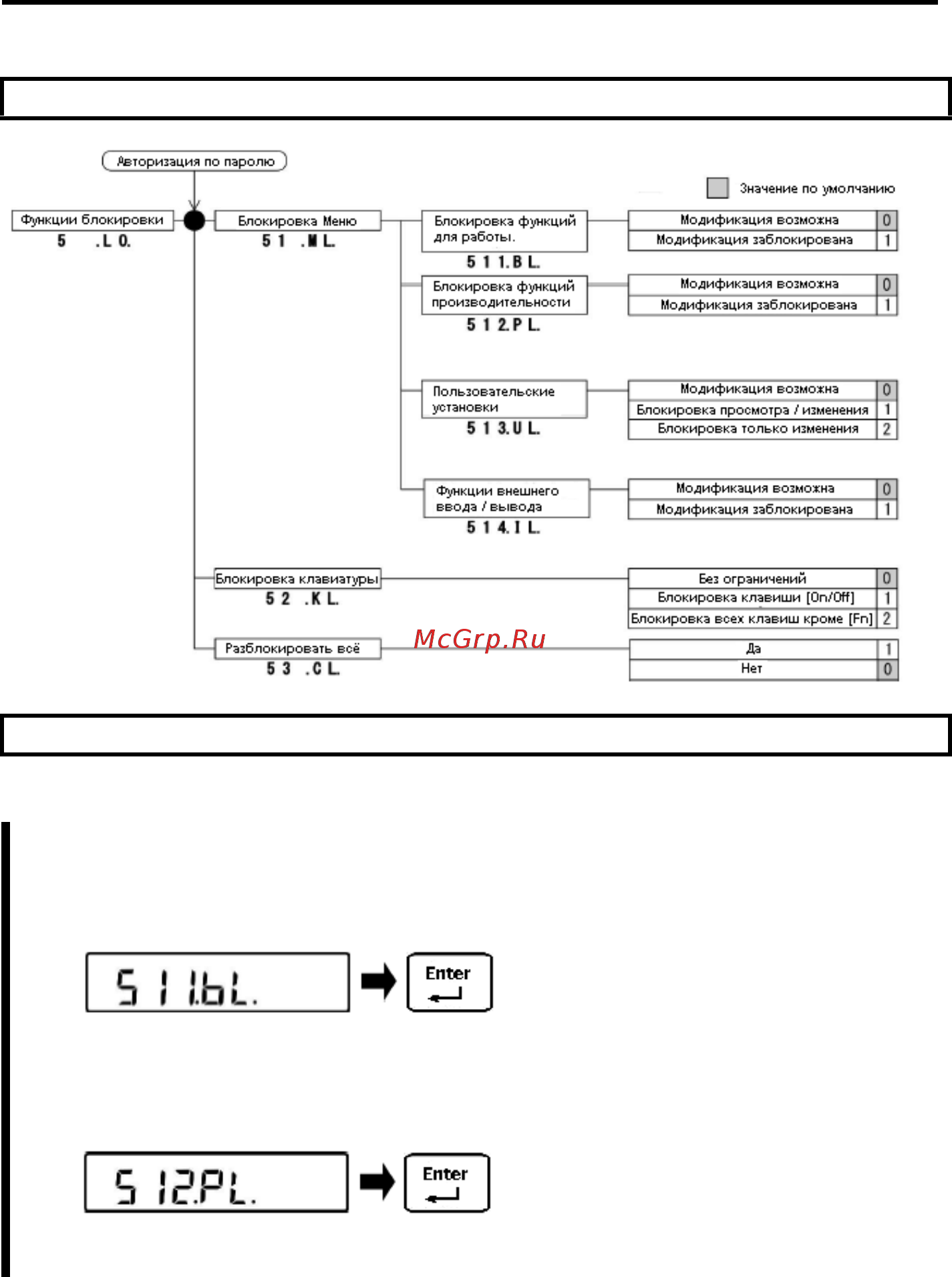

7-1 Иерархия функций блокировки.
7-2 Блокировка функций для работы.
Различные установки меню могут быть заблокированы.
1
Выбор меню установок. Выбор меню
блокировки.
Для выбора смотрите пункты 2-7-2 на стр. 13,
а также п.7-1 и схему выше на этой странице.
2
Установка блокировки меню функций для
работы.
При помощи клавиш стрелок выберите пункт
меню “511.bL. ” и нажмите [Enter].
При помощи клавиш [^] и [v] выберите
нужный параметр:
[511.bL. 0]:
Модификация возможна.
[511.bL. 1]:
Модификация заблокирована..
Подтвердите выбор нажатием [Enter].
3
Установка блокировки меню функций
производительности.
При помощи клавиш стрелок выберите пункт
меню “512.PL. ” и нажмите [Enter].
При помощи клавиш [^] и [v] выберите
нужный параметр:
[512.PL. 0]:
Модификация возможна.
[512.PL. 1]:
Модификация заблокирована..
Подтвердите выбор нажатием [Enter].
