6 Функции внешнего ввода-вывода Руководство по эксплуатации серии FS
~ 46 ~
6-2 Номера контактов разъема RS-232C-1 и их функции .
Ввод / Вывод данных в / из внешнего устройства, такого, как персональный компьютер, через интерфейс
RS232C. Данный интерфейс RS-232C у моделей серии FS реализовандля на разъёме типа D-SUB9.

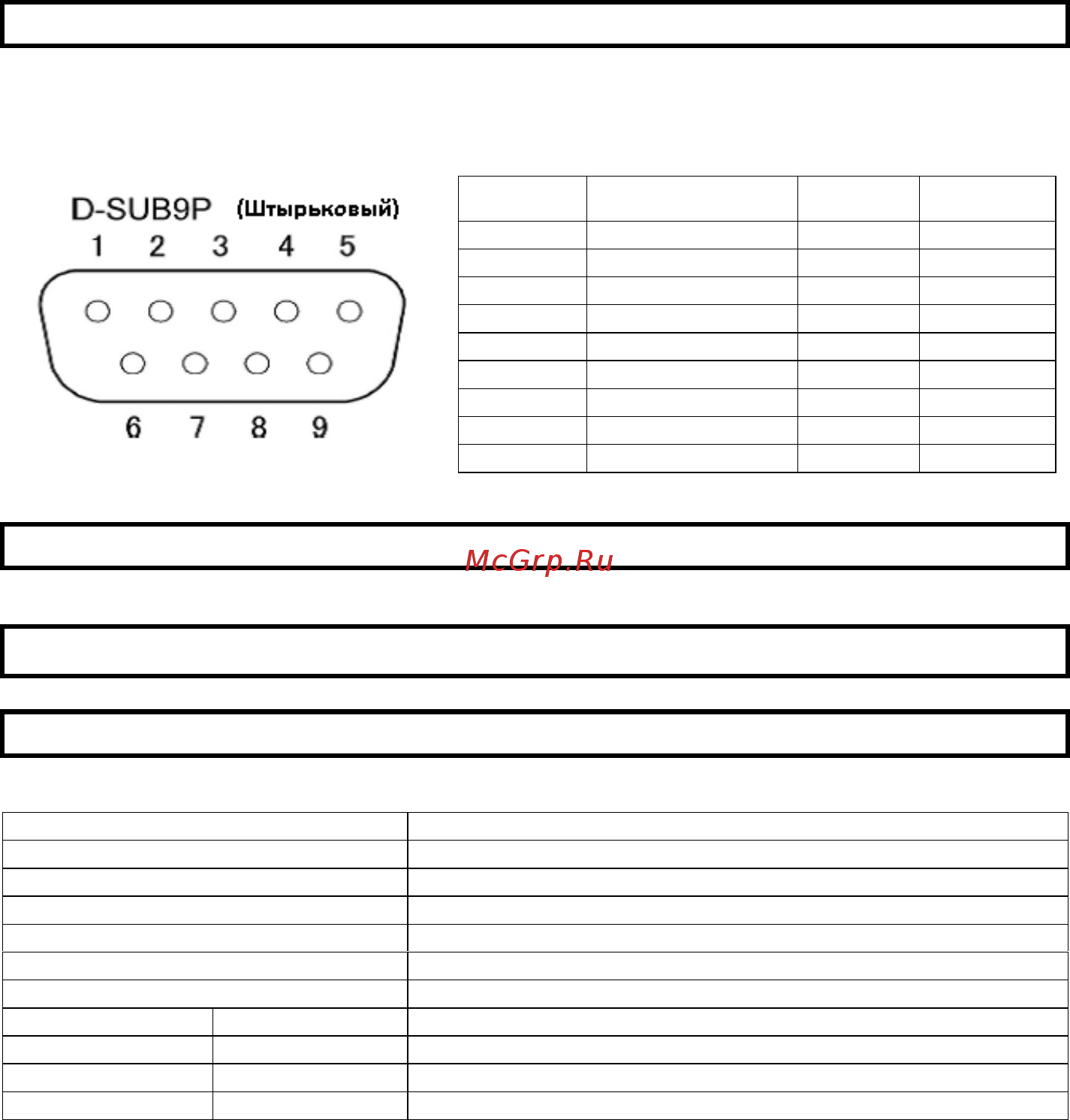

Расположение и функции контактов используемого разъема RS-232C показано ниже.
№ контакта
Название сигнала
Вход /
выход
Функция
1
-
-
-
2
RXD
Ввод
Приём
3
TXD
Вывод
Передача
4
-
-
-
5
GND
-
Заземление
6
-
-
-
7
-
-
-
8
-
-
-
9
-
-
-
6-3 Коммуникационный формат FS (предусмотрено CRC).
Свяжитесь с поставщиком для подробностей о данном формате.
6-4 Коммуникационный формат GZIII.
6-4-1 Базовая коммуникационная спецификация
Позиции
Описание
Используемая линия
Специальная линия
Тип коммуникации
Метод двухсторонней (полнодуплексной) коммуникации
Метод синхронизации
Асинхронный метод коммуникации
Тип контура
Точка - Точка
Электрическая спецификация
RS-232C
Скорость передачи данных
1200 bps / 2400 bps / 4800 bps / 9600 bps / 19200 bps / 38400 bps
Код передачи
Стартовый бит
1 бит
Состав
Бит чётности
Нет / Нечетное число / Четное число
Биты данных
7 бит / 8 бит
Бит остановки
1 бит / 2 бит
Содержание
