Руководство по эксплуатации серии FS 1 Перед использованием
~ 5 ~

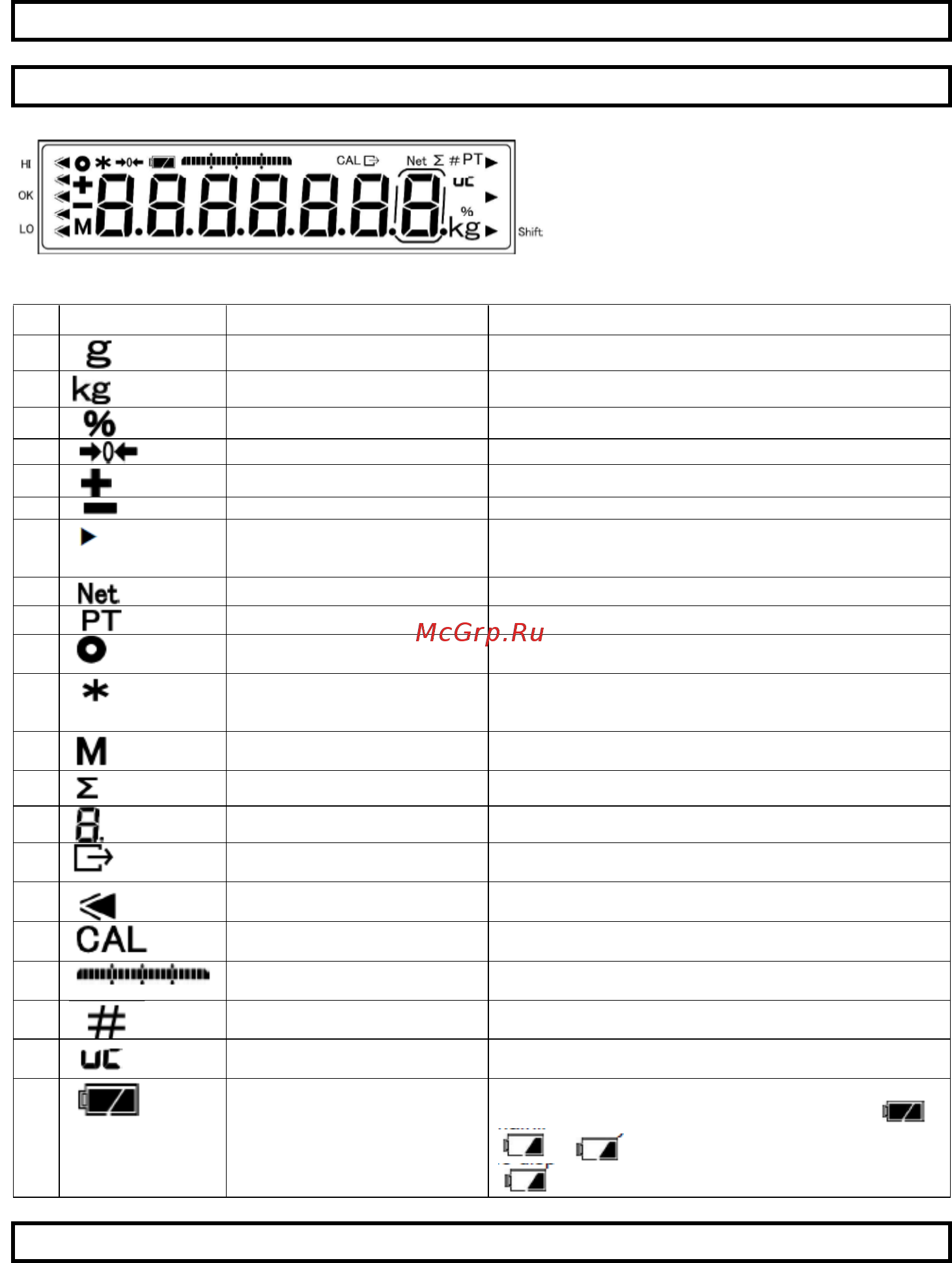

1-4 Значение показаний Дисплея.
1-4-1 Основной LCD Дисплей.
№
Символ
Наименование
Описание
1
Грамм
Представляет единицу измерения: грамм.
2
Килограмм
Представляет единицу измерения: килограмм.
3
Процент
Отображается, когда включён процентный режим измерения.
4
Стабилизация нуля
Отображается при стабилизации нуля.
5
Плюс
Плюс
6
Минус
Минус
7
SHIFT
Отображается в правом нижнем углу дисплея для указания на
то, что была нажата клавиша SHIFT, меняющая функции
клавиш двойного действия.
8
Вычитание массы тары
Показывает, что производится вычитание массы тары.
9
Заданная масса тары
Указывает, что используется предустановленная масса тары.
10
Индикатор Стабилизации
Отображается, когда весы находятся в стабильном состоянии.
Если не отображается – значит состояние весов не стабильно.
11
Доступность добавления
- Отображается в выключенном состоянии при подключённом
сетевом питании.
- Добавление возможно при работе функции суммирования.
12
Доступ к памяти
-Мигает, когда весы находятся в процессе стабилизации.
-Светится, когда выполняется запись в память.
13
Общая масса
Светится при отображении различных суммарных значений.
14
7-сегментный дисплей
Отображает цифры и простые буквы.
15
Выход данных
Отображается, когда данные передаются на внешнее
устройство.
16
Результат сортировки
Светится при отображении результата сортировки (Больше /
ОК/ Меньше) функцией Компаратора.
17
Калибровка диапазона
Светится во время калибровки диапазона.
18
Гистограмма
Графически отображает измеряемую массу относительно
максимально допустимой массы, принятой за 100%.
19
Шкала коэффициента
Отображается, когда производится умножение на заданный
коэффициент.
20
Проблемы точности взвешивания.
Отображается, когда точность результата не гарантируется
из-за необходимости калибровки диапазона.
21
Значок батареи
Отображается при питании весов от батарей. С уменьшением
оставшегося заряда батарей вид дисплея изменяется: -
_ - (мигает). Когда на дисплее отображено
(мигает), батареи рекомендуется заменить..
1-4-2 Дополнительные LCD дисплеи (только i03).
Верхний дополнительный LCD Дисплей
