10 | Polski
2 609 005 655 | (13.7.11) Bosch Power Tools
W razie możliwości należy stosować odsysanie pyłu
dostosowane do rodzaju obrabianego materiału.
Należy zawsze dbać o dobrą wentylację stanowiska
pracy.
Zaleca się noszenie maski przeciwpyłowej z
pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
f Należy unikać gromadzenia się pyłu na stanowisku
pracy. Pyły mogą się z łatwością zapalić.

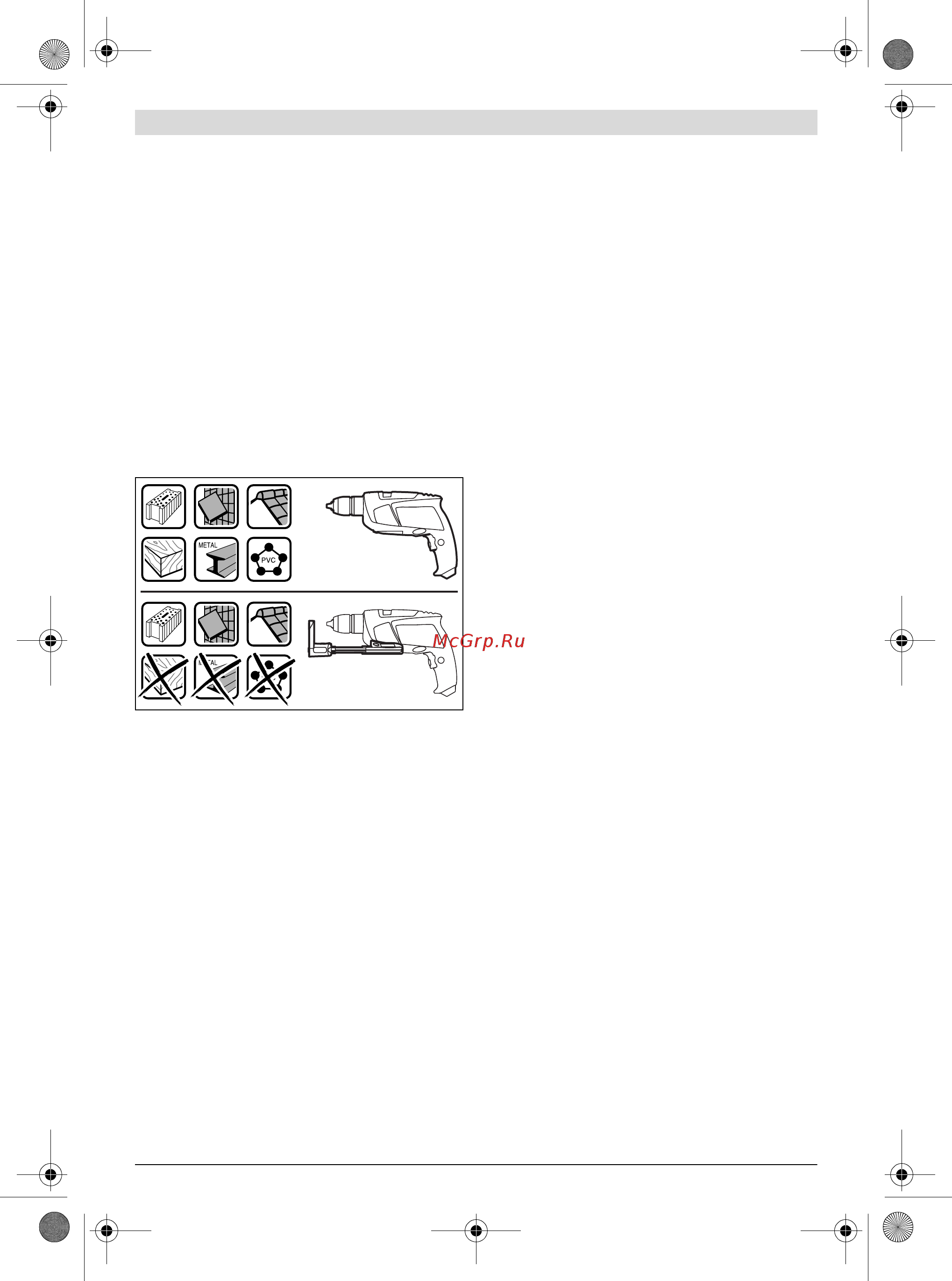

f Układu do odsysania należy używać tylko przy
wierceniu w betonie, cegłach i murach. Wióry z drewna
lub tworzywa sztucznego mogą łatwo spowodować
zatkania.
f Uwaga, niebezpieczeństwo pożaru! Z zamontowanym
układem do odsysania nie należy obrabiać materiałów
metalicznych. Od gorących wiórów metalowych mogą
zapalić się części układu do odsysania.
Aby uzyskać optymalne wyniki odsysania, należy
przestrzegać następujących wskazówek:
Zwrócić uwagę, aby układ do odsysania dokładnie
przylegał do obrabianego przedmiotu wzgl. ściany.
Ułatwia to równocześnie wiercenie pod kątem prostym.
Przy użytkowaniu układu do odsysania należy pracować
zawsze z maksymalną prędkością obrotową.
Po osiągnięciu wymaganej głębokości wiercenia należy
najpierw wysunąć wiertło z wywierconego otworu, a
dopiero potem wyłączyć wiertarkę udarową.
Urządzenie odsysające należy stosować tylko z
zamontowanym filtrem 19, gdyż w przeciwnym wypadku
pył/wióry mogłyby się przedostać do wnętrza
elektronarzędzia i je uszkodzić.
Regularnie sprawdzać stan elementu filtracyjnego 19. W
razie uszkodzenia elementu filtracyjnego należy go
natychmiast wymienić.
Zwłaszcza przy pracy z wiertłami o większej średnicy może
dojść do zużycia pierścienia ochrony przeciwpyłowej 21.
W razie uszkodzenia należy go wymienić.
Zakładanie układu do odsysania (zob. rys. A)
Nałożyć urządzenie odsysające 14 od przodu na spodnią
część wiertarki udarowej. Zwrócić uwagę, by urządzenie
odsysające 14 przylegało ściśle do obudowy
elektronarzędzia i uległo zablokowaniu.
Czyszczenie układu do odsysania (zob. rys. BD)
Pojemnik na pył 15 wystarcza na około 20 wierceń z wiertłem
o średnicy 10 mm.
W razie stwierdzenia spadku wydajności odsysania należy
opróżnić pojemnik na pył 15. W tym celu należy nacisnąć na
żłobkowaną powierzchnię przycisku zwalniającego blokadę
18 i zdjąć pojemnik na pył 15.
Opróżnić i oczyścić pojemnik na pył 15. Oczyścić filtr 19
przez postukanie nim o twarde podłoże.
Sprawdzić element filtracyjny 19, czy nie jest uszkodzony i
ewentualnie wymienić go.
Nacisnąć na uchwyt filtra 19 i wyciągnąć całkowicie filtr.
Wymienić cały filtr 19 wraz z uchwytem (mocowaniem).
Podczas wkładania uchwytu filtra należy zwrócić uwagę na to,
czy gumowa uszczelka 20 znajduje się na swoim miejscu.
Nałożyć ponownie pojemnik na pył
15 i zablokować go,
naciskając na gładką powierzchnię przycisku 18.
Zdejmowanie układu do odsysania (zob. rys. E)
Aby zdemontować urządzenie odsysające p14, należy
wcisnąć przycisk blokady 22 i wyjąć urządzenie 14,
pociągając je do przodu.
Przechowywanie urządzenia odsysającego (zob. rys. F)
Chcąc schować urządzenie odsysające pył 14 w walizce,
należy urządzenie 14 zdjąć, złożyć i zabezpieczyć klamrą 23.
Przed odłożeniem urządzenia odsysającego, należy
zabezpieczyć je zamknięciem 24 lub dokładnie opróżnić
pojemnik 15.
Uchwyt dodatkowy
f Urządzenie należy używać jedynie z uchwytem
dodatkowym 12.
Rękojeść dodatkową 12 można ustawiać w 8 pozycjach, co
umożliwia pracę w pozycji najbardziej wygodnej i bezpiecznej
dla obsługującego.
Przekręcić śrubę skrzydełkową, służącą do przestawiania
uchwytu dodatkowego 13 w kierunku przeciwnym do ruchu
wskazówek zegara i przesunąć uchwyt dodatkowy 12 do
przodu na tyle, aby dawał się on ustawić w pożądanej pozycji.
Następnie pociągnąć rękojeść dodatko12 do pozycji
wyjściowej i mocno dokręcić śrubę skrzydełkową, służącą do
przestawiania uchwytu dodatkowego 13 w kierunku zgodnym
z ruchem wskazówek zegara.
Ustawianie głębokości wiercenia (zob. rys. G)
Ogranicznikiem głębokości 1 można ustalić pożądaną
głębokość wiercenia X.
Nacisnąć przycisk nastawczy ogranicznika głębokości 3 i
wsunąć ogranicznik do uchwytu dodatkowego 12.
Rowki na ograniczniku głębokości 1 muszą być zwrócone do
dołu.
Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by
odległość pomiędzy końcówką wiertła, a końców
ogranicznika głębokości wynosiła pożądaną głębokość
wiercenia X.
