10Торцювально -вусорізна пилка JMS-10S Українська10
• Закріпіть санчата гвинтом (К, Рис. 2) .
Голова пилки повинна бути зафіксована
під час транспортування
4.3 Підключення до
електромережі
• Підключення до електромережі, а
також подовжувачі, що використову-
ються, повинні відповідати необхідним
нормам.
• Напруга мережі і частота повинні
відповідати написам, розміщеним на
табличці верстата.
• Запобіжник повинен бути на 10А.
• Використовуйте тільки кабель з на-
писом H05W -F.
• Підключення та ремонт елек-
трообладнання повинен проводити
кваліфікований персонал.
4.4 Введення в експлуатацію
• За допомогою вимикача (J , Рис. 2)
на рукоятці верстат запускається,
якщо відпустити вимикач, верстат
зупиняється.
5. Експлуатація верстата
Правильне робоче положення:
• Перед верстатом, в напрямку різу.
• Дії із заготівлею: довгі заготовки слід
обробляти за допомогою роликової
опори.
• Під час розпилу заготовка повинна
бути закріплена за допомогою прити-
ску (I, Рис. 1).
• Ніколи не утримуйте заготовку руками.
Робота:
• При роботі дотримуйтесь вимог техніки
безпеки.
• Налаштуйте нахил і поворот голови
верстата.
• Проведіть підключення до мережі .
• Звільніть захисну огорожу за допомо-
гою запобіжного важеля (A, Рис. 1).
• Опустіть пиляльний диск до заготівлі,
щоб перевірити настройку.
• Підніміть голову і запустіть двигун.
• Перш ніж приступити до пропилу, пи-
ляльний диск повинен
набрати повне
число обертів
Різ без поздовжньої подачі
(Напрямні санчат затиснуті)
• Натисніть на голову і ведіть повільно і
рівномірно різ .
• Зупиніть двигун.
• По закінченні різу необхідно обережно
повернути голову в початкове поло-
ження.
3.3 Комплект постачання
1 Торцювальна пилка
1 Витяжний патрубок Ø 30мм
1 Притиск для заготовок
1 Поворотна рукоятка
1 Гайковий ключ 10мм
1 Гайковий ключ 24-27мм
1 Внутрішній ключ
1 Торцювальний шестигранний ключ
6мм
Інструкція з експлуатації
Перелік деталей

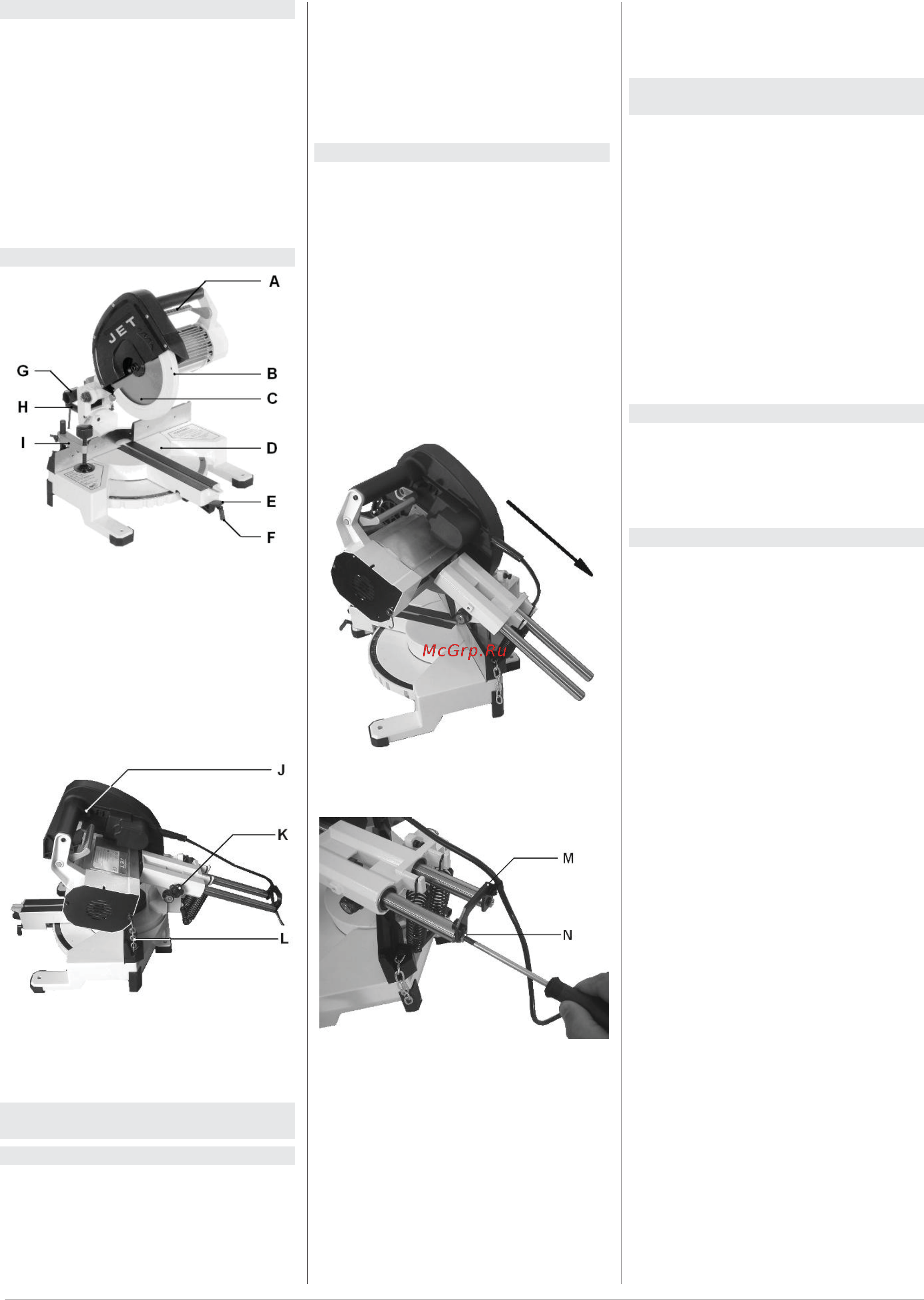

3.4 Опис верстата
Рис. 1
A…Запобіжний важіль
B….Захисний кожух
C….Пиляльний диск
D…Стіл
E…Поворотна опора
F….Фіксатор повороту
G….Витяжний патрубок 30 мм
H….Важіль повороту
I..….Притиск для заготовки
Рис. 2
J….Рукоятка з перемикачем
K….Затискний гвинт
L….Запобіжний ланцюжок голови пилки
4. Транспортування та введення
в експлуатацію
4.1.Транспортування та установка
• Установка пилки повинна проводитися
в закритих приміщеннях, при цьому
досить умов звичайної столярної
майстерні.
• Поверхня, на якій встановлюється
пилка, повинна бути досить рівною і
здатною витримувати навантаження.
• При необхідності пилку можна жорстко
закріпити на поверхні.
• З міркувань зручності упаковки пилка
поставляється не повністю зібраною.
4.2 Збірка
• Якщо при розпакуванні виявлені
пошкодження верстата, негайно
повідомте про це продавця. У цьо-
му випадку не запускайте верстат в
експлуатацію!
• Утилізацію упаковки проведіть
відповідно до існуючих норм .
• Видаліть мастило зі столу верстата за
допомогою розчинника.
Монтаж голови
• Вставте дві телескопічні штанги в
напрямні (Рис. 3).
Рис. 3
• Закріпіть кронштейн, що з'єднує (M)
болтами (N).
Рис. 4
• Закріпіть затискний гвинт (К, Рис. 2).
Оберігання голови при
транспортуванні.
Голова повинна бути захищена при
транспортуванні.
• Опустіть голову вниз.
• Закріпіть запобіжний ланцюжок (L,
Рис. 2).
• Витягніть голову вперед.
