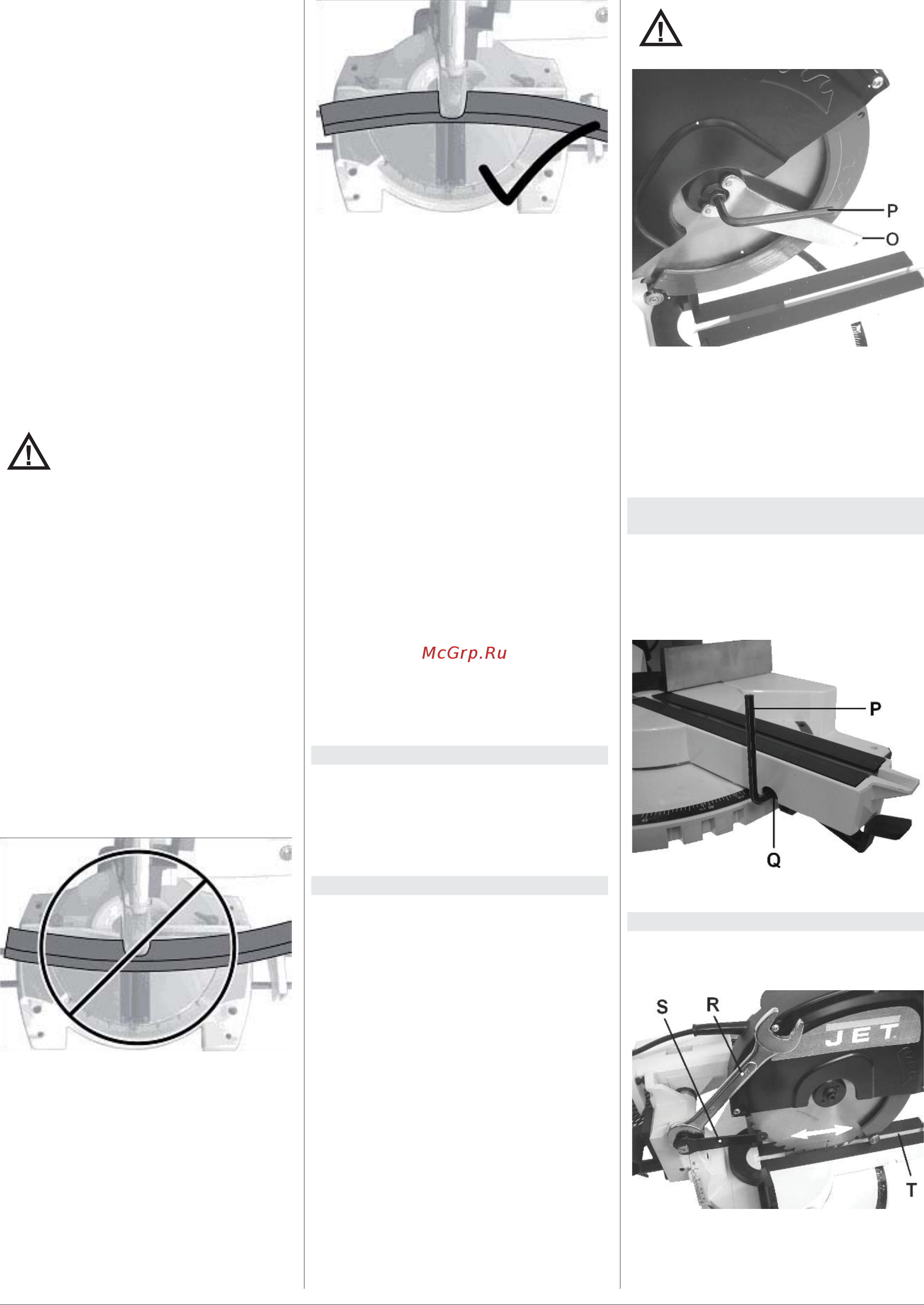

6 РусскийТорцовочно-усовочная пила JMS-10S
Рез без продольной подачи
(Направляющие салазок зажаты)
• Нажмите на голову и ведите медленно
и равномерно рез.
• Остановите двигатель.
• По окончании реза необходимо осто-
рожно вернуть голову в первоначаль-
ное положение.
Рез с продольной подачей
• Для проведения длинных разрезов
применяется подача вдоль салазок.
• Освободите зажимной винт (К, Рис. 2).
• Проведите рез.
• Во время реза медленно и равномер-
но тяните голову вперед.
• Остановите двигатель.
• По окончании реза необходимо осто-
рожно вернуть голову в первоначаль-
ное положение.
Внимание!
• Необходимо проверять состояние
пильного диска перед каждой опера-
цией пиления.
• Работайте только с острым диском без
дефектов.
• Выбирайте пильный диск в соответ-
ствие с обрабатываемым материалом.
• Закрепляйте круглые заготовки, чтобы
предотвратить их проворачивание под
давлением пиления.
• Будьте осторожны при обработке
пазов.
Пиление изогнутых заготовок:
Кривые или изогнутые заготовки долж-
ны быть установлены так, чтобы точка
распила заготовки упиралась в упор
для заготовки (Рис. 5).
Рис.5
Операция ниже – потенциально опасна.
(Рис. 6).
Рис. 6
Пиление под наклоном:
• Угол наклона можно устанавливать на
0° - 45°.
• Рукоятка (H, Рис. 1) на обратной сто-
роне станка должна быть полностью
ослаблена.
• Наклоните голову на требуемый угол
согласно шкале.
• Перед обработкой затяните рукоятку.
Косой рез:
• Голову станка можно поворачивать на
угол от -45° до 45°.
• Фиксатор (Е) и зажим (F) должны быть
полностью ослаблены.
• Поверните голову на требуемый угол
согласно шкале.
• Перед обработкой снова затяните
фиксатор и зажим.
Комбинированный косой рез:
• Выставите желаемые углы резания.
6. Наладка и подготовка к работе
Общие указания:
• Перед работами по наладке станок
должен быть отключен от электроэ-
нергии.
6.1 Замена пильного диска
• Пильный диск должен соответствовать
приведенным техническим характери-
стикам.
• Перед установкой пильный диск необ-
ходимо проверить на наличие цара-
пин, поврежденных зубьев, изгиба.
• Запрещается использовать пильные
диски с дефектами.
• Обратите внимание, чтобы зубья на
диске были направлены в сторону за-
готовки (смотрели вниз).
• Во время замены пильного диска ста-
нок должен быть отключен от электро-
сети.
• Зафиксируйте фланец пилы при по-
мощи ключа (О) и выкрутите винт при
помощи торцового шестигранного
ключа (Р) по часовой стрелке.
Внимание:
левая резьба!
Рис. 7
• Снимите фланец.
• Откройте защитный кожух и снимите
пильный диск.
• Установка происходит в обратном по-
рядке.
6.2 Установка поворотного
фиксатора
• Пила установлена на заводе-
изготовителе точно на рез под 90°.
• При необходимости отрегулируйте
винт (Q) при помощи шестигранного
ключа (Р).
Рис. 8
6.3 Настройка салазок
Движение салазок настроено на заводе-
изготовителе параллельно столу (Т).
Рис. 9
Для регулировки отпустите ключом (R)
контргайку и установите ось при помо-
щи ключа (S).
