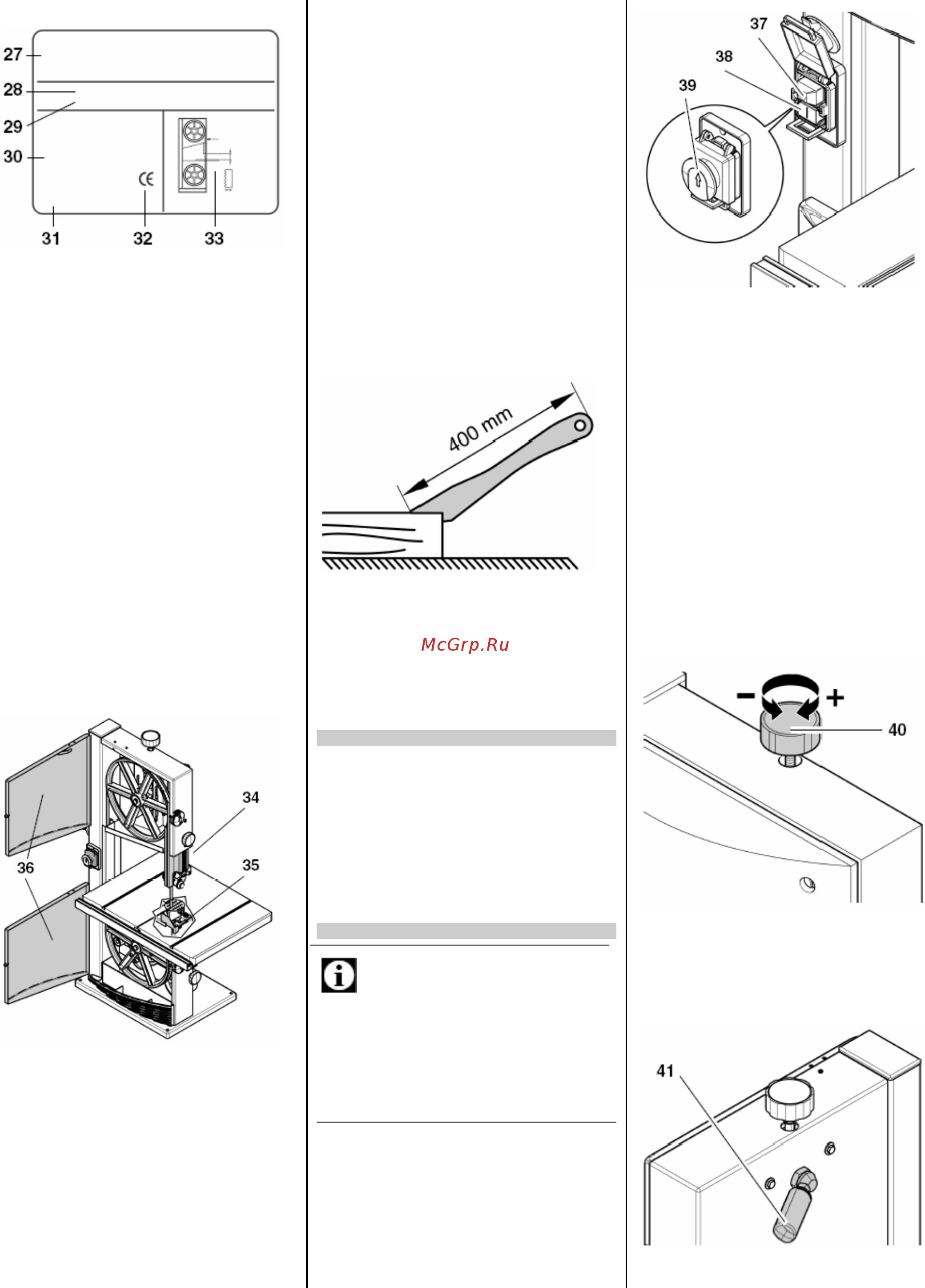

Информация на фирменной табличке:
.
(27) производитель
(28) серийный номер
(29) обозначение станка
(30) параметры электродвигателя (см.
также "Технические характеристики")
(31) год выпуска
(32) знак CE (свидетельство соответствия
станка директивам ЕС – на основании
декларации)
(33) допустимые размеры пильных лент
3.4 Защитные приспособления
Верхнее ограждение пильной ленты
Верхнее ограждение (34) пильной ленты
защищает оператора от случайного при-
косновения
к пильной ленте и разбрасы-
ваемых опилок.
Чтобы верхнее ограждение гарантировало
надежную защиту от соприкосновения с
движущимся полотном пилы, расстояние
между заготовкой и верхней направляющей
пильной ленты должно во всех случаях
составлять 3 мм.
.
Нижнее ограждение пильной ленты
Нижнее ограждение (35) пильной ленты
предохраняет от неосторожного прикосно-
вения к ней под столом ленточнопильного
станка.
Работы должны производиться только со
смонтированным нижним ограждением
пильной ленты.
Дверцы
Верхняя и нижняя дверцы (36) обеспечи-
вают защиту от соприкосновения с приво-
димыми в движение внутренними деталями
ленточнопильного станка
.
Дверцы оснащены предохранительными
элементами, отключающими электродвига-
тель при открывании дверцы во время ра-
боты станка.
Во время работы обе дверцы должны быть
закрыты.
Толкатель
Толкатель используется в качестве вспомо-
гательного приспособления для подачи
заготовок, оберегающего руку от случайно-
го соприкосновения с пильной лентой.
Толкатель должен применяться во всех
случаях, когда
расстояние между полотном
пилы и параллельным упором не превы-
шает 120 мм.
Толкатель следует перемещать под углом
20
о
– 30
о
к поверхности стола ленточно-
пильного станка.
.
mm = мм
Неиспользуемый толкатель может быть
подвешен на корпусе станка.
Поврежденный толкатель должен заме-
няться новым.
4. Транспортировка станка
• Полностью переместить верхнюю
направляющую пильной ленты вниз.
• Отвинтить выступающие элементы
оснастки.
• Для перевозки следует, по возможно-
сти, использовать оригинальную упа-
ковку.
5. Описание элементов станка
Указание:
В этом разделе приводится краткое описа-
ние важнейших элементов управления
Вашим станком.
Порядок обращения со станком описан в
разделе "Выполнение работ", который Вам
следует изучить перед тем, как Вы впервые
приступите к работе на станке.
Выключатель с функцией аварийного
отключения
• Включение = нажатие зеленой кнопки
(38) выключателя.
• Выключение = нажатие красной кноп-
ки (37) выключателя или крышки (39)
выключателя.
При исчезновении сетевого напряжения
срабатывает реле минимального напряже-
ния. Тем самым исключается самопроиз-
вольный повторный запуск станка при вос-
становлении напряжения. Для осуществле-
ния повторного включения необходимо еще
раз нажать зеленую кнопку выключателя.
Крышка (39) выключателя может быть до-
полнительно предохранена висячим зам-
ком.
Ручка регулировки натяжения пильной
ленты
При
помощи поворотной ручки (40) может
быть при необходимости скорректировано
натяжение полотна пилы:
− вращение ручки по часовой стрелке
приводит к увеличению натяжения;
− вращение против часовой стрелки
уменьшает натяжение.
.
Рычаг для быстрого освобождения
пильной ленты
Рычаг (41) позволяет устранить натяжение
пильной ленты.
.
