РУССКИЙ
− установки стола и его выравнива-
ния,
− проверки натяжения клинового
ремня,
− контроля наличия и исправности
защитных приспособлений.
Подключите станок к электросети толь-
ко после завершения всех вышеописан-
ных операций! В противном случае су-
ществует опасность непреднамеренного
запуска станка и нанесения им тяжкого
вреда здоровью.

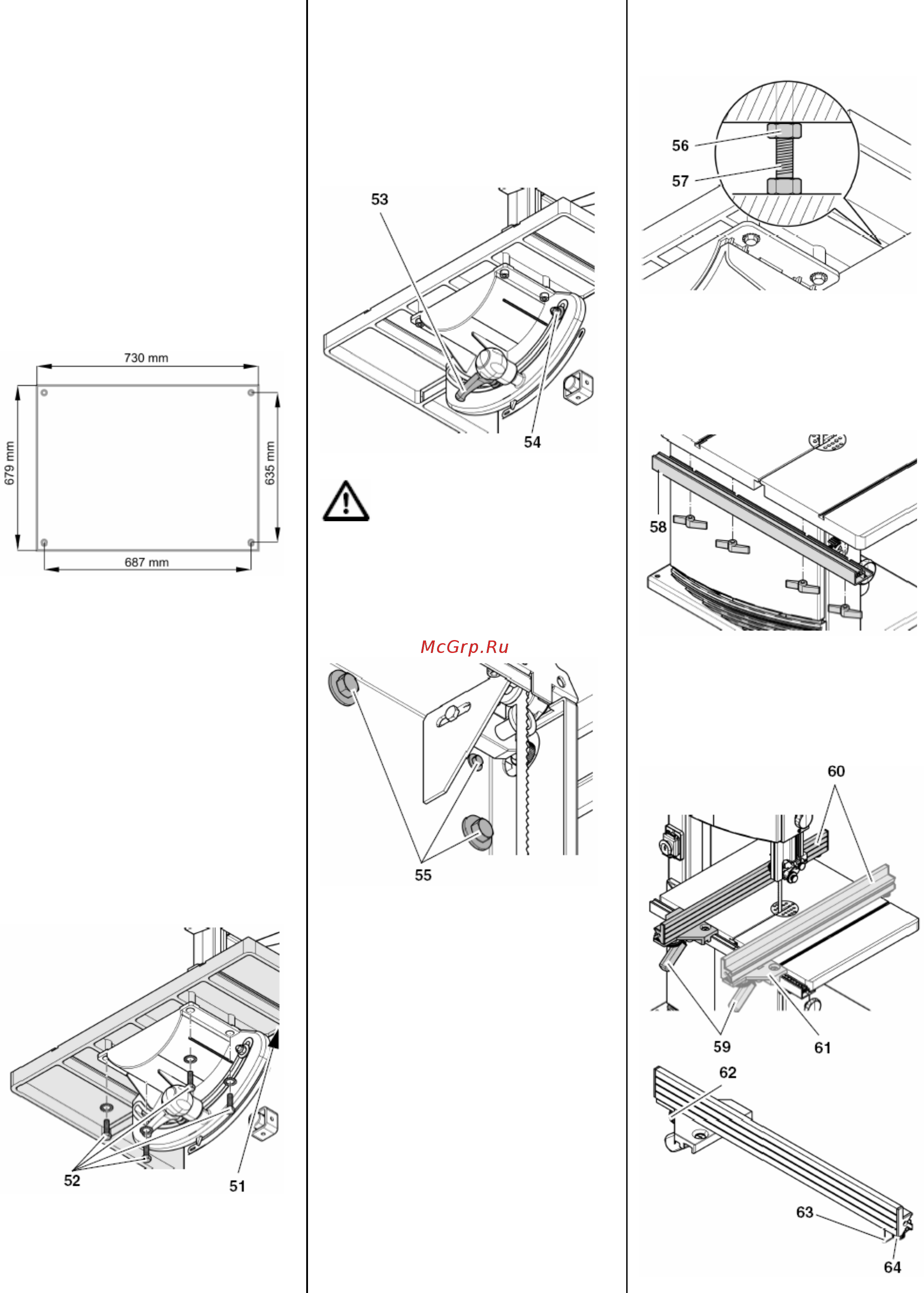

6.1 Закрепление ленточнопильного
станка
Для
обеспечения устойчивости станка не-
обходимо закрепить его на стабильном
основании.
1. Высверлить в основании 4 отверстия.
mm = мм
2. Пропустить болты сверху через ста-
нину станка и свинтить их с основа-
нием.
Оптимальные устойчивость и рабочая вы-
сота обеспечиваются при использовании
опорной рамы, уже подготовленной для
установки на ней станка. Информация по
поводу монтажа рамы приведена в прило-
жении к данной инструкции.
6.2 Монтаж стола
1. Ввинтить с нижней
стороны стола
винт (51) концевого упора.
2. Совместив прорезь стола с пильной
лентой, переместить стол и уложить
его на опору стола.
3. Прикрепить стол к опоре при помощи
четырех болтов (52) с шайбами.
.
6.3 Выравнивание стола
Стол ленточнопильного станка должен
выравниваться в двух плоскостях:
− в боковом направлении так, чтобы
пильная лента проходила точно по
центру вкладыша (устанавливаемого
по центру стола);
− по углу так, чтобы его плоскость была
перпендикулярна полотну пилы.
Боковое выравнивание стола
1. Ослабить ручку (53) зажима и шести-
гранную гайку
(54).
.
Опасность!
Существует опасность порезаться даже
о неподвижную пильную ленту. Для
ослабления и затяжки крепежных бол-
тов следует пользоваться инструмен-
том, позволяющим держать руку на дос-
таточном расстоянии от пильной ленты.
2. Ослабить три крепежных болта (55).
.
3. Перевести стол в такое положение,
при котором пильная лента находится
по центру вкладыша.
4. Вновь затянуть три крепежных болта
(55).
5. Затянуть шестигранную гайку (54)
настолько, чтобы стол еще мог легко
отклоняться.
6. Затянуть ручку (53) зажима.
Установка стола под прямым углом
1. Перевести верхнюю направляющую
пильной ленты в крайнее верхнее
по-
ложение (см. "Выполнение работ").
2. Проконтролировать натяжение пиль-
ной ленты (см. Ввод в эксплуата-
цию").
3. Ослабить ручку (53) зажима.
4. С помощью угольника установить
стол перпендикулярно полотну пилы
и вновь затянуть ручку (53) зажима.
5. Ослабить контргайку (56) и перемес-
тить винт (57) концевого упора в по-
ложение соприкосновения с корпусом
станка.
6. Затянуть контргайку.
6.4 Монтаж направляющей упора
• Привинтить профильную направляю-
щую (58) к столу станка, используя
для этого четыре барашковых винта с
подкладными шайбами.
6.5 Монтаж параллельного упора
Параллельный упор может быть установ-
лен как слева, так и справа от пильной
ленты. При перемещении упора с одной
стороны на другую необходимо перевер-
нуть профильную рейку (60).
.
6
