Поворот профильной рейки
1. Отвинтить гайку с накаткой (64), удер-
живающую держатель (63).
2. Снять держатель с профильной рейки
(60).
3. Ослабить гайку с накаткой (62).
4. Снять профильную рейку с крепления
(61).
5. Перевернуть рейку и вновь вставить
ее в крепление.
6. Затянуть гайку с накаткой (62).
7. Протолкнуть держатель (63) в про
-
фильную рейку и зафиксировать гай-
кой с накаткой (64).
Фиксация параллельного упора
1. Прицепить параллельный упор к со-
ответствующей направляющей.
2. Затянуть ручку (59) зажима парал-
лельного упора.
3. Ослабить гайку с накаткой (64), удер-
живающую держатель (63).
4. Подвести держатель под нижний край
стола.
5. Затянуть гайку с накаткой (64).
6.6 Монтаж
держателя для подве-
шивания толкателя
Указание:
Если станок устанавливается на опорной
раме, то держатель для подвешивания
толкателя должен монтироваться уже по-
сле соединения с рамой.
1. Навинтить на винт (65) с цилиндриче-
ской головкой шестигранную гайку,
продвинув ее до конца резьбы.
2. Ввинтить винт с цилиндрической го-
ловкой в отверстие с левой боковой
стороны станка.
3. Крепко затянуть шестигранную гайку
от руки.
4. Неиспользуемый толкатель (66) под-
вешивается на винте с цилиндриче-
ской головкой.
6.7 Присоединение к установке для
отсасывания стружки
Опасность!
Вдыхание пыли некоторых пород дре-
весины (в частности, дубовой, буковой
и ясеневой) может провоцировать онко-
логические заболевания. При проведе-
нии работ в закрытом помещении необ-
ходимо использовать пригодную уста-
новку для отсасывания стружки (со ско-
ростью воздушного потока в зоне пат-
рубка ленточнопильного станка ≥ 20
м/с).
Внимание!
Эксплуатация станка без соединения с
установкой для отсасывания стружки
допустима только
− на открытом воздухе,
− при кратковременной работе (макс.
30 минут),
− при использовании пылезащитно-
го респиратора.
− Если установка для отсасывания
стружки не используется, в станке
скапливается пильная стружка,
требующая регулярного удаления.
Присоединить шланг установки для отса-
сывания пыли или промышленного пыле-
соса к патрубку станка, используя для этого
подходящий адаптер.

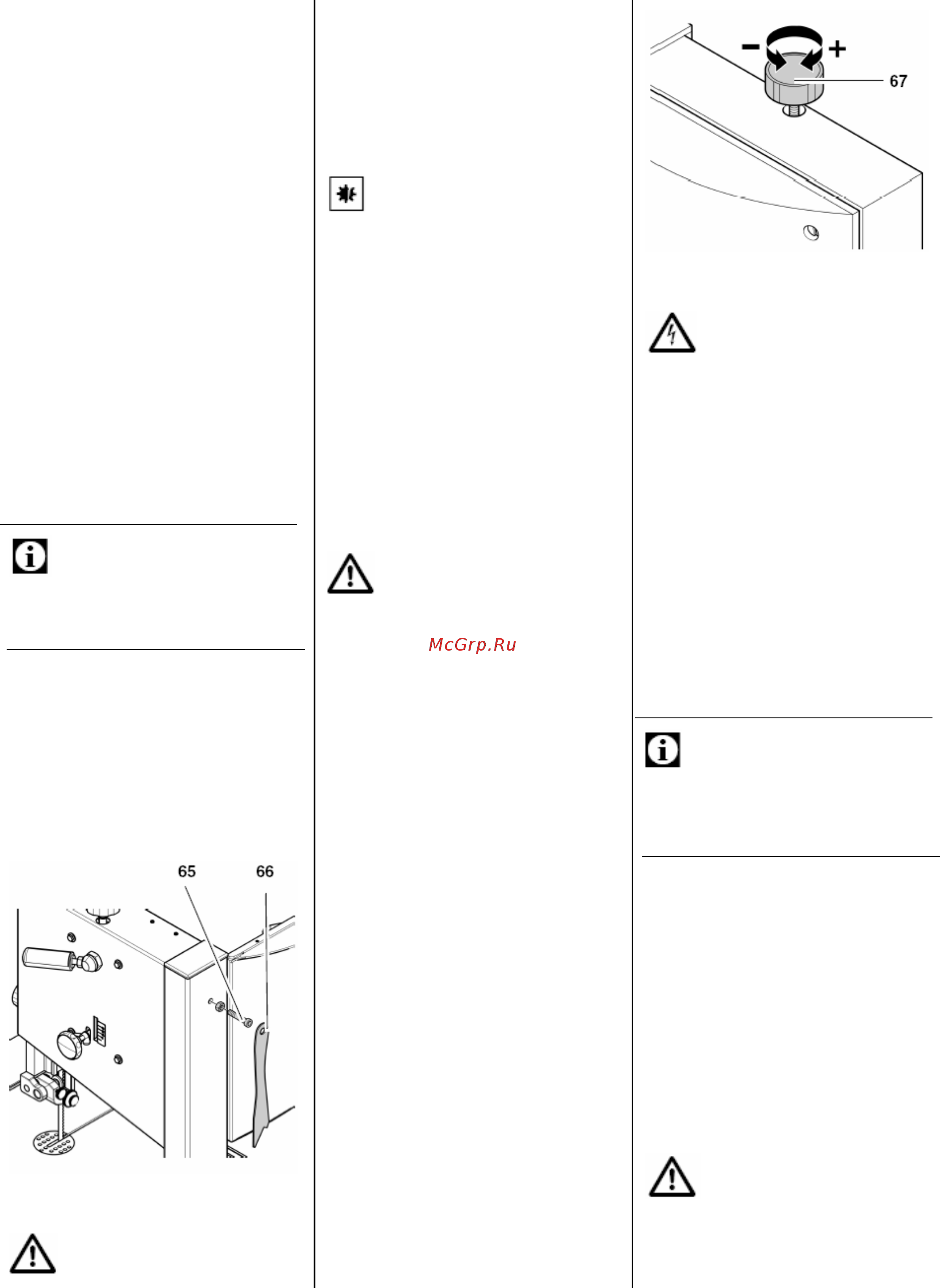

6.8 Натяжение пильной ленты
Опасность!
Чрезмерное натяжение может привести
к поломке пильной ленты. Недостаточ-
ное натяжение может вызвать про-
скальзывание приводного шкива и, как
следствие, остановку пильной ленты.
1. Перевести верхнюю направляющую
пильной ленты в крайнее верхнее по-
ложение (см. "Выполнение работ").
2. Проконтролировать натяжение:
− сбоку надавить пальцем на
пильную ленту посередине ме-
жду
поверхностью стола и ниж-
ним краем верхней направляю-
щей ленты (она должна проги-
баться лишь на 1 – 2 мм).
− Проконтролировать показание
указателя натяжения пильной
ленты. Шкала отображает пра-
вильную настройку в зависимо-
сти от ширины пильной ленты.
3. При необходимости скорректировать
величину натяжения:
− вращение ручки (67) по часовой
стрелке приводит к
увеличению
натяжения;
− вращение ручки (67) против ча-
совой стрелки приводит к
уменьшению натяжения.
.
6.9 Соединение с электросетью
Опасность – электриче-
ское напряжение!
• Эксплуатируйте ленточнопильный
станок только в сухом месте.
• Присоединяйте станок только к
источнику электропитания, удов-
летворяющему следующим требо-
ваниям (см. также "Технические
характеристики"):
− напряжение и частота сетево-
го напряжения соответствуют
параметрам, приведенным на
фирменной табличке станка;
− цепь защищена автоматом
защитного отключения, рас-
считанным
на ток поврежде-
ния 30 мА;
− штепсельные розетки смон-
тированы надлежащим обра-
зом, заземлены и проверены;
− розетки, рассчитанные на
трехфазный ток, имеют нуле-
вой провод.
Указание:
При наличии сомнений в соответствии Ва-
шей электроустановки приведенным здесь
условиям обратитесь к представителю
местной организации по энергоснабжению
или электромонтажнику.
• Прокладывайте сетевой кабель
так, чтобы он не мешал во время
работы и не мог быть случайно
поврежден.
• Оберегайте сетевой кабель от воз-
действия тепла и агрессивных
жидкостей, а также от соприкосно-
вения с острыми кромками.
• В качестве удлинительного кабеля
используйте только кабель с рези-
новой изоляцией и достаточным
сечением проводов (3 х 1,5 мм
2
,
для исполнения с трехфазным
двигателем: 5 х 1,5 мм
2
).
• Вынимая вилку из штепсельной
розетки, не тяните ее за кабель.
Проконтролируйте направ-
ление вращения
(только для исполнения с
трехфазным электродвига-
телем):
В зависимости от порядка чередования
фаз, пильная лента может вращаться в
неверном направлении. Это может при-
7
