![Thermex CHAMPION ES 60V [2/52] Page 2](/img/pdf.png)
Thermex CHAMPION ES 60V [2/52] Page 2
![Thermex ER 80 V [2/52] Page 2](/views2/1248630/page2/bg2.png)
1
2
15
12
16
13
9
7
3
14
8
11
4
5
10
6
20
21
2223
24
25
26 27
18
19
17
29
28

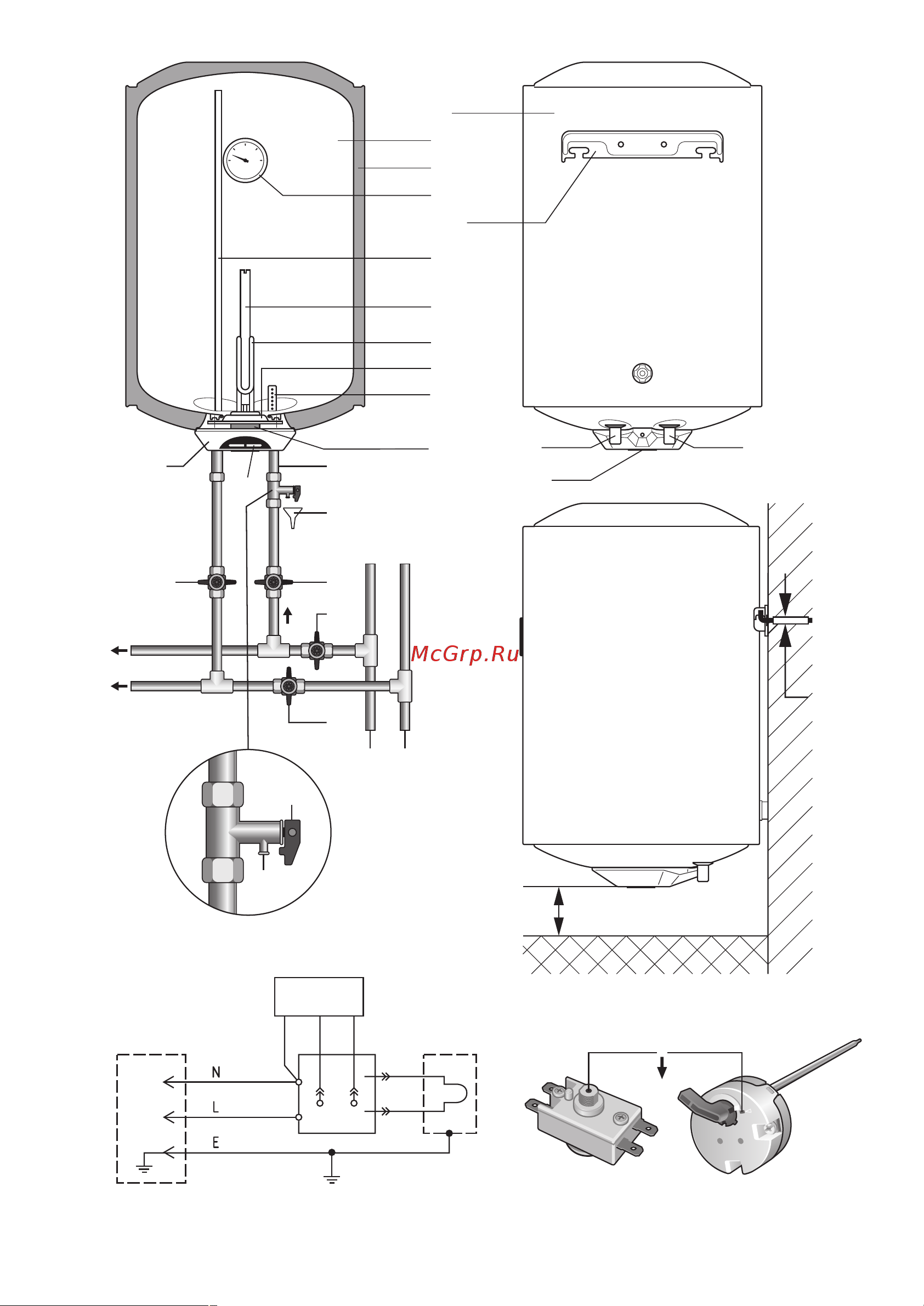

Рис. 1/ Fig. 1/ Рис. 1/ 1 сур./ Joonis 1./ Att. 1/ Pieš. 1
333
555
444
222
999
101010
888
777
666
111
111
Рис. 2/ Fig. 2/ Рис. 2/ 2 сур./ Joonis 2/
Att. 2/ Pieš. 2
Рис. 3/ Fig. 3/ Рис. 3/ 3 сур./ Joonis 3/ Att. 3/
Pieš. 3
Описание Рис. 1/ Description Fig. 1/ Опис Рис. 1/ 1 сур. Сипаттамасы/ Kirjeldus Joonis 1/
Apraksts Attēls 1/ Aprašymas Pieš.1
Внешний корпус/ Outer casing/ Зовнiшнiй корпус/ Сыртқы корпус/ Välikorpus/ Ārējais korpuss/
Išorinis korpusas
Внутренний бак (емкость)/ Inner tank (reservoir)/ Внутрiшнiй бак (ємнiсть)/ Ішкі бак (сауыт)/
Siseanum (mahuti)/ Iekšējā tvertne (tilpne)/ Vidinis bakas (talpykla)
Съемный фланец/ Removable flange/ Знімний фланець/ Алмалы ернемек/ Äravõetav flants
(äärik)Noņemamais atloks/ Nuimama jungė
Защитная крышка/ Protective cover/ Захисна кришка/ Қорғаныс қақпағы/ Kaitseklapp/ Aizsargvāks/
Saugos gaubtas
Патрубок подачи холодной воды (с синим кольцом)/ Cold water inlet pipe (with blue ring)/ Патрубок
подачі холодної води (з синім кільцем)/ Салқын су жеткізетін келте құбыр (көк сақиналы)/ Külma
vee sisendtoru (sinise rõngaga)/ Caurule aukstā ūdens padevei (ar zilo gredzenu)/ Šalto vandens
padavimo vamzdis (su mėlynu žiedu)
Патрубок выпуска горячей воды(с красным кольцом)/ Hot water outlet pipe (with red ring)/
Патрубок випуску гарячої води (з червоним кільцем)/ Ыстық су жеткізетін келте құбыр (қызыл
сақиналы)/ Sooja vee väljavoolutoru (punase rõngaga)/ Caurule karstā ūdens padevei (ar sarkano
gredzenu)/ Karšto vandens išleidimo vamzdis (su raudonu žiedu)
Трубчатый электронагреватель (ТЭН)/ Tubular electric heater (TEH)/ Трубчастий електронагрівач
(ТЕН)/ Түтікшелі электрлік жылытқыш (ТЭЖ)/ Elektritenn (elektriline küttekeha)/ Cauruļveida
elektriskais sildītājs (CES)/ Vamzdelinis elektrinis šildytuvas (VeŠ)
Термостат/ Thermostat/ Термостат/ Термостат/ Termostaat/ Termostats/ Termostatas
Магниевый анод/ Magnesium anode/ Магнієвий анод/ Магний аноды/ Magneesiumanood/ Magnija
anods/ Magnio anodas
Ручка терморегулятора/ Thermostat control unit/ Ручка терморегулятора/ Термореттегіш тұтқасы/
Kütteregulaator/ Termoregulētāja rokturis/ Termostato rankenėlė
Лампы контрольной индикации/ Control indicator lamps/ Лампи контрольної індикації/ Бақылау
индикациясының шамдары/ Kontrollnäidikute lambid/ Kontrolindikācijas lampas/ Kontrolinio
indikavimo lemputės
Индикатор температуры/ Temperature indicator/ Індикатор температури/ Температура
индикаторы/ Temperatuuri näidik/ Temperatūras indikators/ Temperatūros indikatorius
Трубка забора горячей воды/ Hot water inlet pipe/ Трубка забору гарячої води/ Ыстық су алатын
түтік/ Kuuma vee imutoru/ Karstā ūdens ņemšanas caurule/ Karšto vandens paėmimo vamzdelis
Рассеиватель холодной воды/ Cold water disperser/ Розсіювач холодної води/ Салқын су
таратқышы/ Külma vee difuusor/ Aukstā ūdens sajaucējs/ Šalto vandens difuzorius
Теплоизоляция/ Thermal insulation / Теплоізоляція/ Жылулық оқшаулама/ Soojusisolatsioon /
Termoizolācija/ Šiluminė izoliacija
Кронштейн для крепления/ Mounting bracket/ Кронштейн для кріплення/ Бекітуге арналған
тіреуіш/ Kandur paigaldamiseks/ Stiprinājuma kronšteins/ Laikiklis tvirtinimui
Предохранительный клапан/ Relief valve/ Запобіжний клапан/ Сақтандырғыш клапан/
Turvaventiil/ Drošības vārstulis/ Saugos vožtuvas
Ручка предохранительного клапана/ Relief valve control knob/ Ручка запобіжного клапана/
Сақтандырғыш клапан тұтқасы/ Turvaventiili kang/ Drošības vārstuļa rokturis/ Saugos vožtuvo
rankenėlė
Выпускная труба предохранительного клапана/ Relief valve exhaust pipe/ Випускна труба
запобіжного клапана/ Сақтандырғыш клапанның шығару түтігі/ Turvaventiili väljundtoru/ Drošības
vārstuļa izplūdes caurule/ Saugos vožtuvo išleidžiamasis vamzdis
Дренаж/ Drainage/ Дренаж/ Дренаж/ Drenaaž/ Drenāža/ Drenažas
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
