10

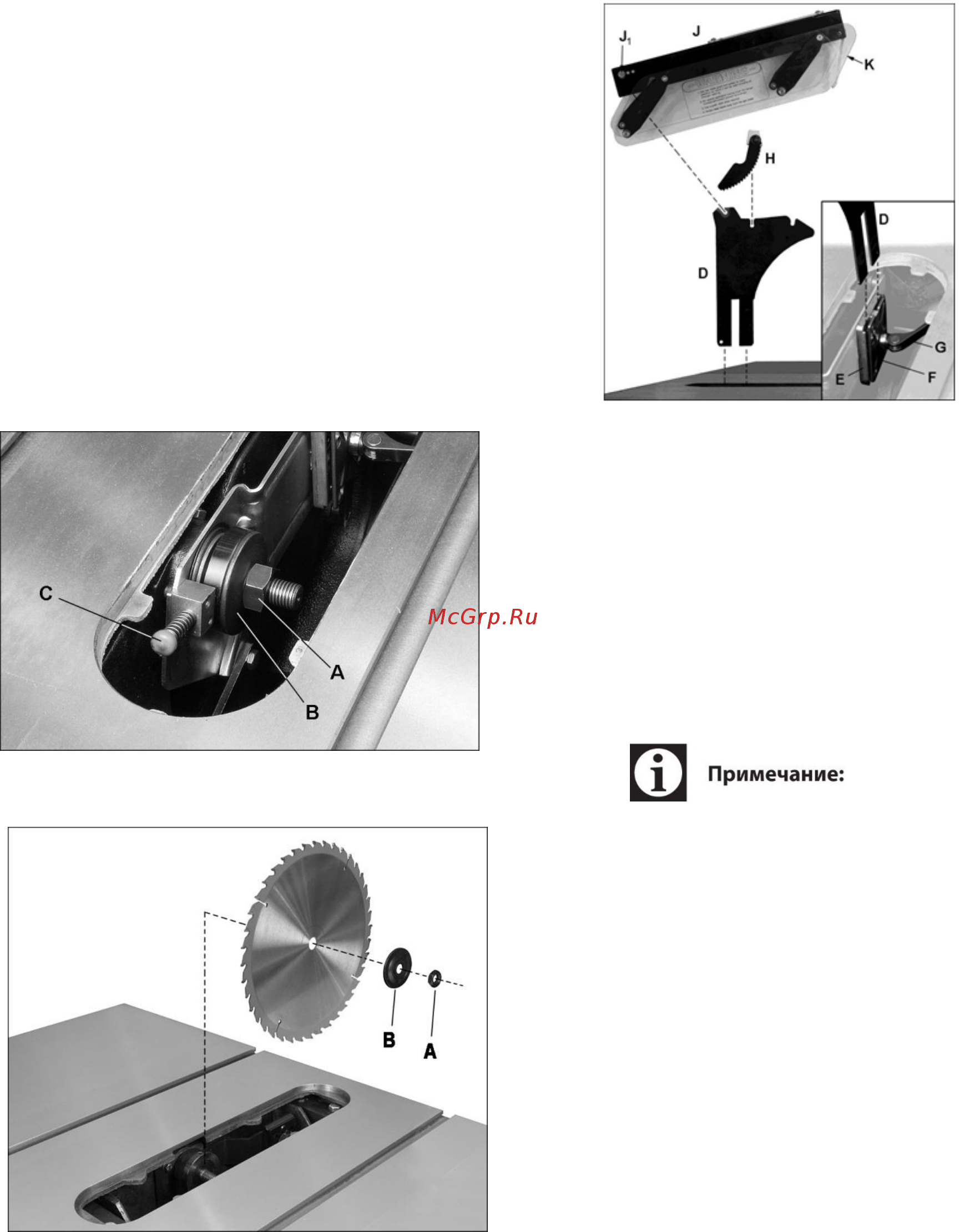

Рис. 10 и 11.
1. Отключите станок от источника эл.питания.
2. Поднимите пильный диск на полную высоту
и установите положение наклона на 0 °
Уберите вставку в столе.
3. Поверните ось, остановив паз (C) напротив
штока.
4.
Нажмите кнопку на штоке блокировки вала
(C) в направлении, указанном стрелкой,
чтобы шток вошёл в отверстие на оси (C).
После этого открутите гайку (А) на оси,
ослабив ключом, как необходимо.
5.
Снимите фланец(B).
6.
Установите пильный диск убедившись, что
зубья диска в правильном направлении.
7. Поставьте фланец (B) и закрутите гайку (А).
8. Нажмите кнопку на штоке блокировки вала
(C)
и затяните гайку (А) гаечным ключом.
9. Поставьте пильный диск на необходимую для
пиления высоту.
Рис. 10
Рис. 11
3.13
Расклинивающий нож
Рис. 12.
Для установки расклинивающего ножа:
1.
Уберите вставку стола.
2. Поднимите пильный диск на полную высоту
и установите положение наклона на 0 °.
3.
Оттяните быстрый зажим с ручкой (G, рис.12)
в положение разблокировки. Зажимная
пластина (F) подпружиненного типа отойдет
от зафиксированной пластины (Е) оставив
зазор.
Рис. 12
4.
Вставьте зубцы расклинивающего ножа
(D) в зазор между фиксированной
пластиной (E, рис. 12) и зажимной
пластиной (F), надавите на
расклинивающий нож вниз, до упора.
5. Приведите быстрый зажим с ручкой в
заблокированное положение.
6. Расклинивающий нож должен быть
параллелен пильному диску. См. раздел
5.6
для контроля и регулировки.
Также поставляется низкопрофильный
расклинивающий нож, для проведения
несквозных пропилов на циркулярной пиле.
3.14
Противоударные защелки
Рис. 12.
1. Установите вставку стола в стол.
2.
Расположите противоударные защелки в
сборе (H), как показано на рис. 12;
наклонная сторона передней части блока
защелок обращена к передней части
пилы.
3. Опустите собранные защелки на
центральный паз расклинивающего ножа,
с защелками, охватывающими нож с двух
сторон. Нажмите и удерживайте кнопку на
блоке защелки (на противоположной
стороне, что показано на рис. 12), и
опустите блок защелки вниз, пока он
надежно не зафиксируется в пазе.
4.
Позвольте защелкам свободно упасть на
стол.
